| Place of Origin: | Baoji，China |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| Model Number: | BP156-M |
| Minimum Order Quantity: | 1 |
| الأسعار: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP156-M | Housing Material: | 316LS.S. or 304S.S. |
|---|---|---|---|
| Pressure Type: | Gauge /Absolute/Sealed Pressure | Trademark: | HTsensor |
| Structure Type: | Diffused Silicon Pressure sensor | Measuring Medium: | Liquid and air |
| Pressure range: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc |
| Customization: | OEM and ODM | Connector: | M12*1 |
| إبراز: | M12*1 مستشعر جهاز نقل الضغط,جهاز استشعار ضغط الماء,جهاز استشعار ضغط الزيت,Water Pressure Transmitter Sensor,Oil Pressure Transmitter Sensor |
||

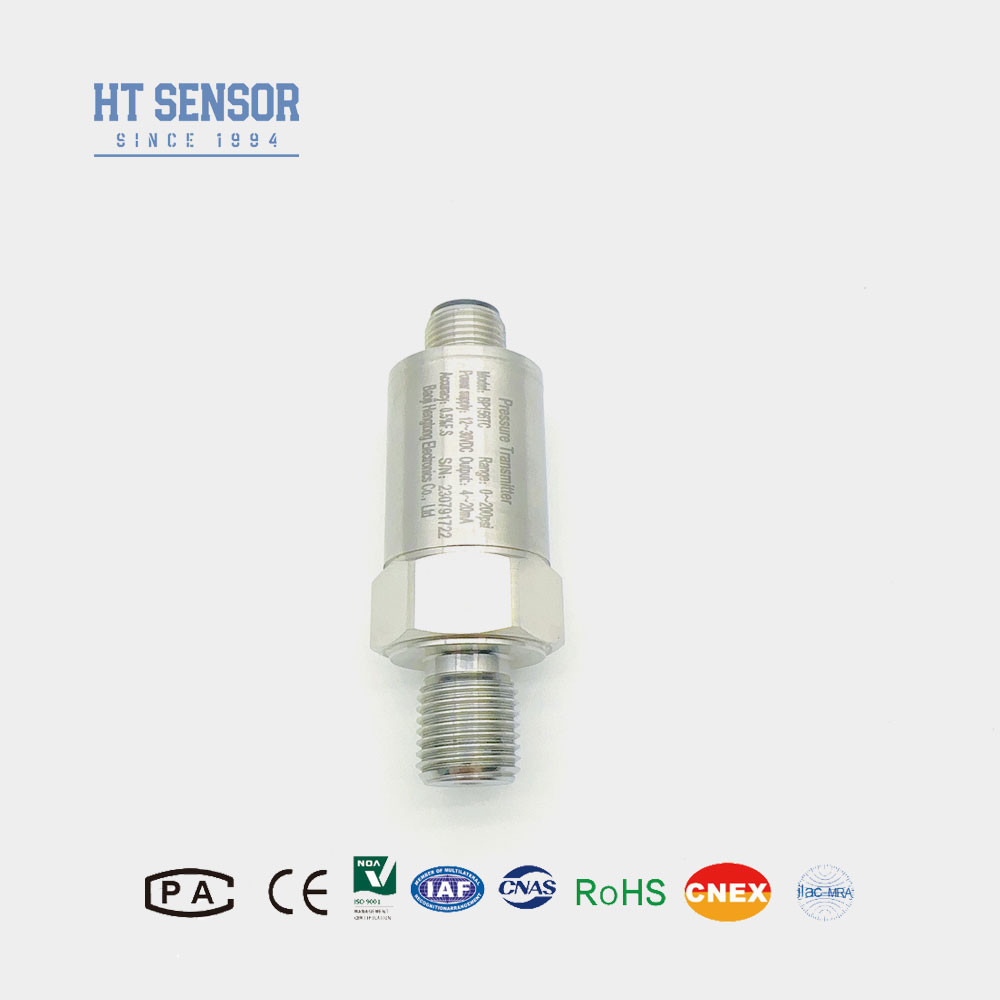

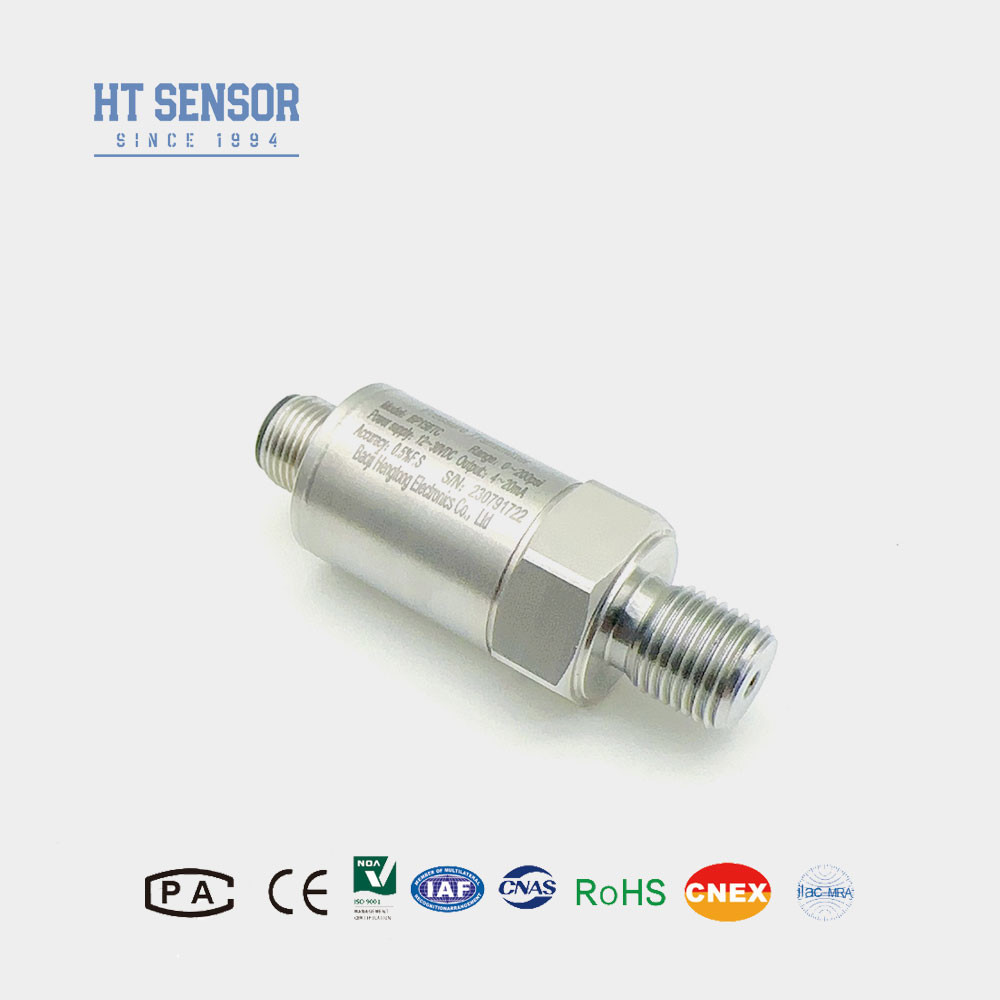

مستشعر جهاز نقل الضغط BP156-M
إدخال جهاز استشعار ضغط صغير:
مستشعر جهاز إرسال الضغط المصغّر BP156-M يستخدم مستشعر ضغط مقاوم للضغط مع الحجاب الحاجز المعزول من الفولاذ المقاوم للصدأ كعنصر استشعار للإشارة.بعد الخضوع للاختبار التلقائي ومكافأة ضبط دقيق بالليزر، دائرة المضخم في الفولاذ المقاوم للصدأ يحول إشارة جهاز الاستشعار إلى إشارة خروج قياسية.الحساسيةهذه المنتجات تجد تطبيقات واسعة في الصناعات مثل النفط والصناعة الكيميائية والمعادن ومحطات الطاقة والهيدرولوجيا لقياس الضغط والتحكم.
خصائص المنتجمن جهاز استشعار ضغط صغير:
1نطاق الحرارة: -20 إلى 85 درجة مئوية
2نطاق واسع من درجات حرارة العمل من -40 إلى 125 درجة مئوية
3جهاز استشعار ضغط عالي الأداء
4خيارات الخروج المختلفة المتاحة: 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 5V
5الأبعاد المدمجة مع تخصيص الأحجام المتاحة
6.إدراج رابط M12
7خدمات OEM، ODM، وتخصيص المقدمة
التطبيقاتمن جهاز استشعار ضغط صغير:
1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء من جهاز استشعار ضغط صغير: | |
|---|---|
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيار |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
4. كابل بدون كابل افتراضي. ثلاث مواد متاحة إذا لزم الأمر. إذا لم تكن هناك تعليمات خاصة، يمكن استخدام مواد كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،يرجى تحديده في نموذج الطلب.
5في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
