جهاز استشعار نقل الضغط OEM لضاغطات الهواء ومعدات التبريد
Product Details
| Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
|---|---|---|---|
| Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
| Origin: | Baoji China | OEM: | Yes |
| Measuring Medium: | Liquid,Gas,Oil | درجة الدقة: | ≤0.5%F.S |
| نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال | Output: | 4-20mA /0.5-4.5Vdc and so on |
| إبراز |
مستشعر جهاز التبريد للضغط,ضغط جهاز ضغط جهاز ضغط جهاز ضغط,أجهزة استشعار نقل الضغط,Air Compressors Pressure Transmitter Sensor,OEM Pressure Transmitter Sensor |
||
Product Description

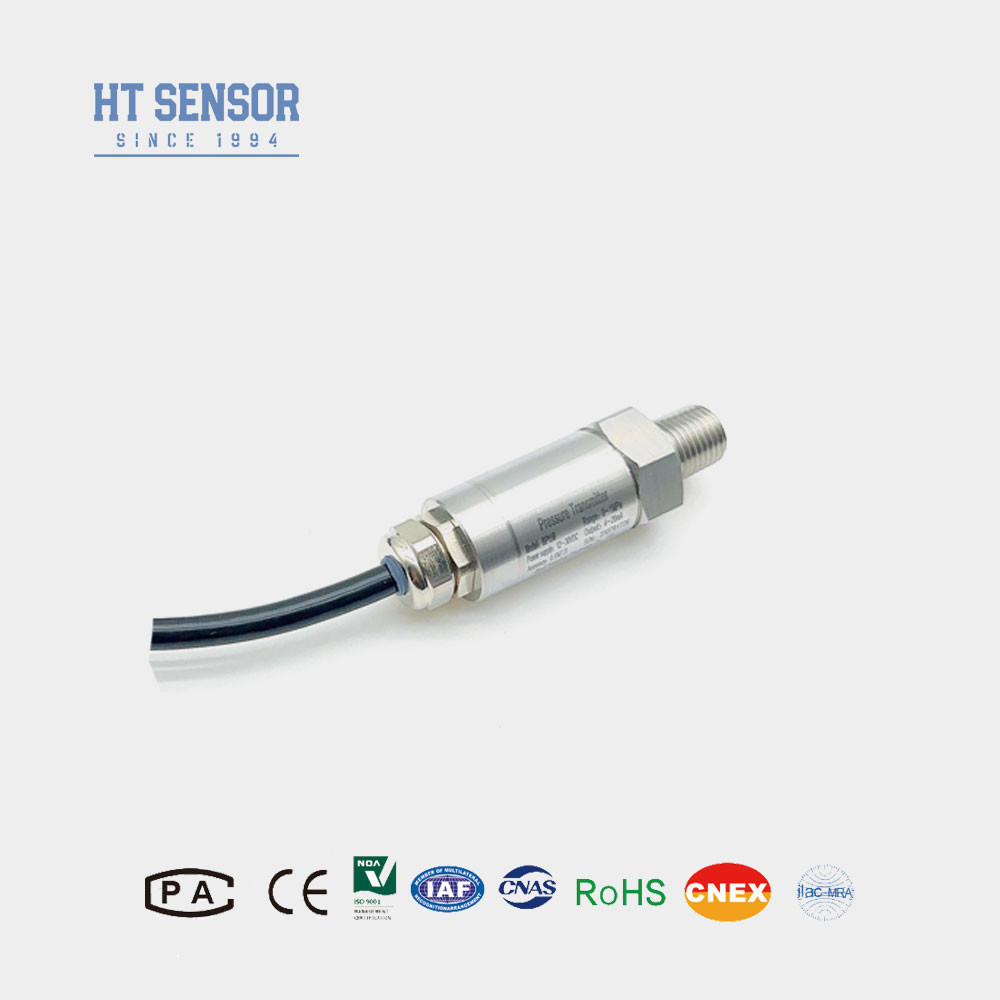

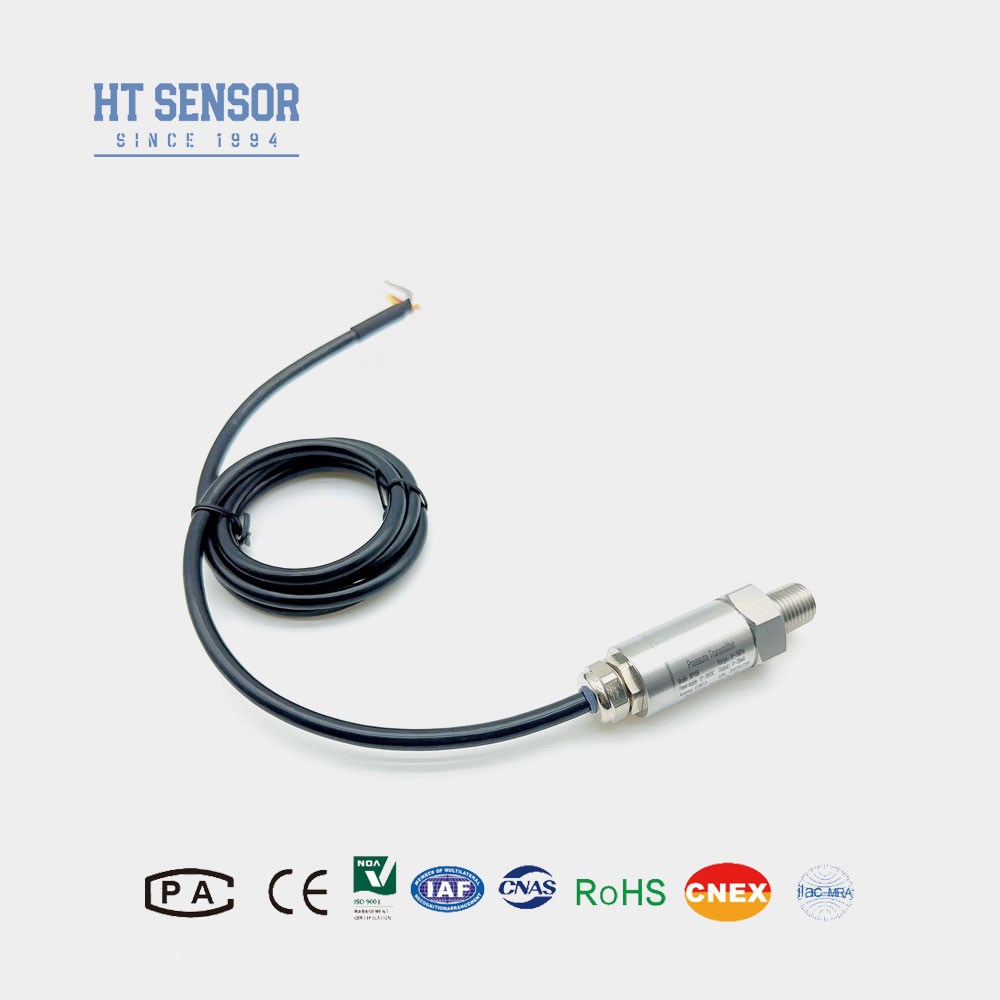

جهاز استشعار نقل الضغط OEM لضاغطات الهواء ومعدات التبريد
BP156 ناقل الضغط
إدخال مستشعر جهاز نقل الضغط:
جهاز استشعار جهاز نقل الضغط BP156 هو منتج فعال من حيث التكلفة تم تطويره خصيصًا لضاغطات الهواء ومعدات التبريد.إنه يدمج أحدث التكنولوجيا ومجهز بدوائر PCB عالية الأداء التي طورتها شركتنا.كل منتج يختبر وتختبر بشكل صارم، ويتمتع بتقرير المراقب المستقل، وقد استخدم على نطاق واسع في مجالات أخرى.
خصائص المنتجمن جهاز استشعار نقل الضغط:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة الضغط المتنوعة
2التصميم المدمج والخفيف
التطبيقاتمن جهاز استشعار نقل الضغط:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
| معايير أداء جهاز استشعار ضغط: | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |

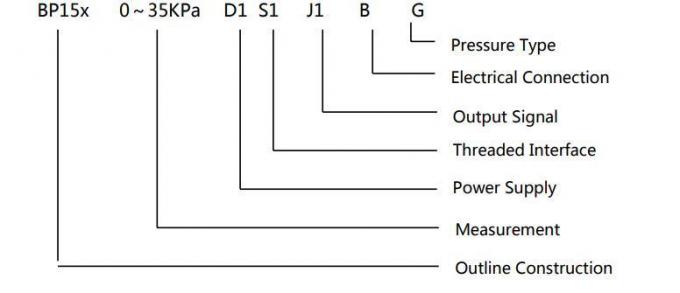

| أمثلة اختيار |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع جزء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
4. كابل ناقل الضغط هو بوليفينيل كلوريد، والطول الافتراضي للكابل مستوى السائل هو 1.5m، وهناك ثلاثة مواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة،يمكن استخدام مواد الكابلات البولي إيثيلينإذا كنت بحاجة إلى مادة كابل مختلفة، يرجى تحديدها في نموذج الطلب.
5في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||

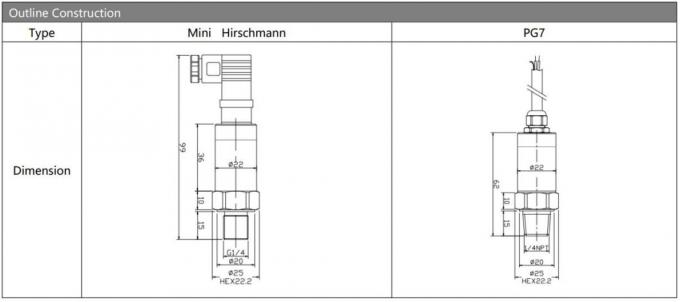

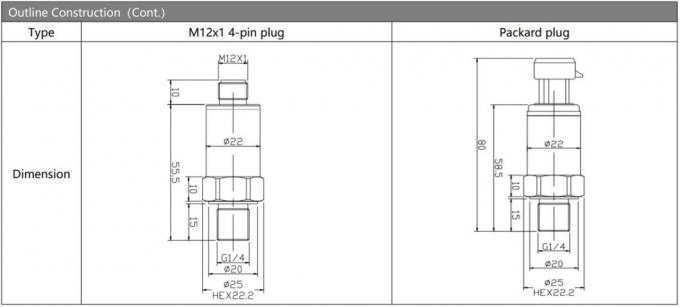

| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
