سلسلة HT BP170 مستشعر جهاز نقل الضغط لمدى قياس المياه والزيت
Product Details
| النموذج رقم: | BP170 | مخصصة: | OEM وتصنيع |
|---|---|---|---|
| انتاج: | 4-20mA/0.5-4.5VDC | مواد الإسكان: | 316LS.S. أو 304S.S. |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | المواصفات: | مستشعر ضغط السيليكون |
| العلامة التجارية: | HTsensor | الأصل: | الصين |
| النوع: | جهاز استشعار ضغط السيليكون | نطاق الضغط: | 0kPa~10kPa...40MPa |
| إبراز |
مستشعر جهاز نقل الضغط من سلسلة HT BP170,جهاز استشعار نقل الضغط للماء BP170,مستشعر ناقل الضغط للنفط BP170,Water BP170 Pressure Transmitter Sensor,Oil BP170 Pressure Transmitter Sensor |
||
Product Description
سلسلة HT BP170 أجهزة استشعار ناقل الضغط لقياس المياه والزيت

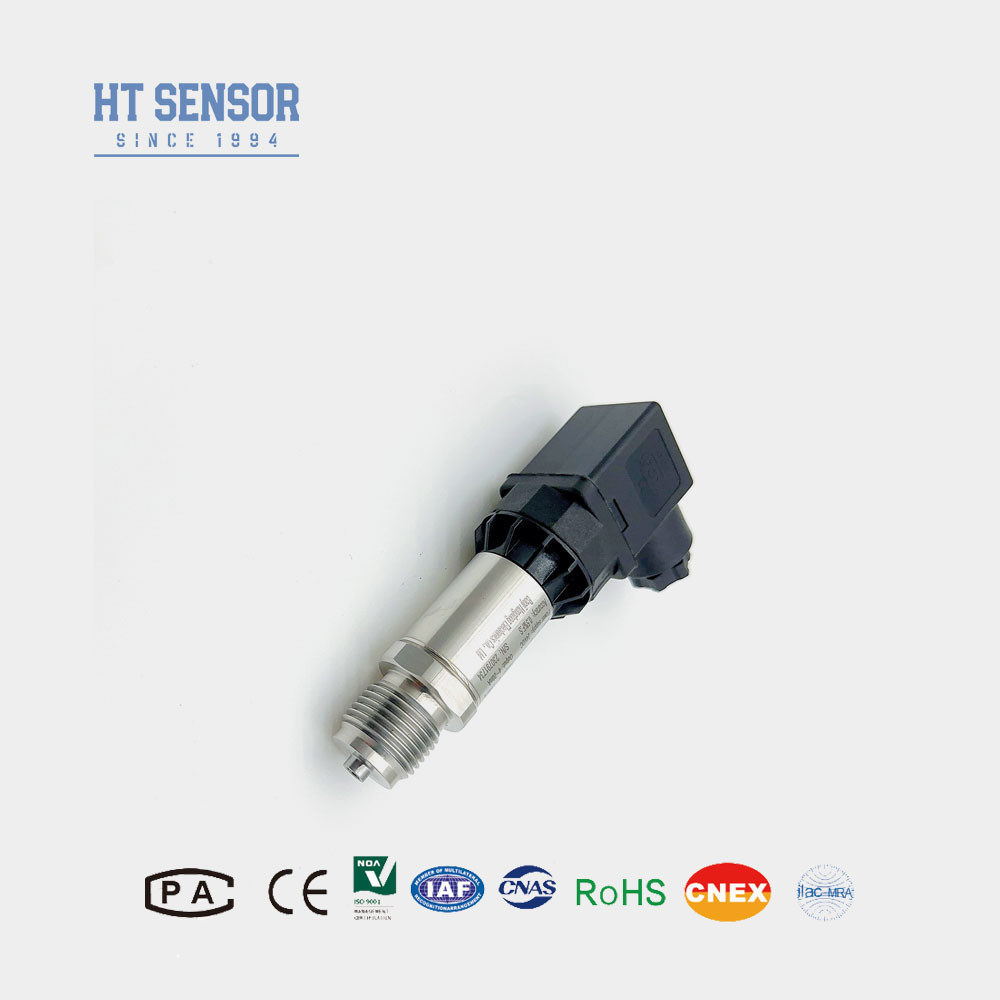

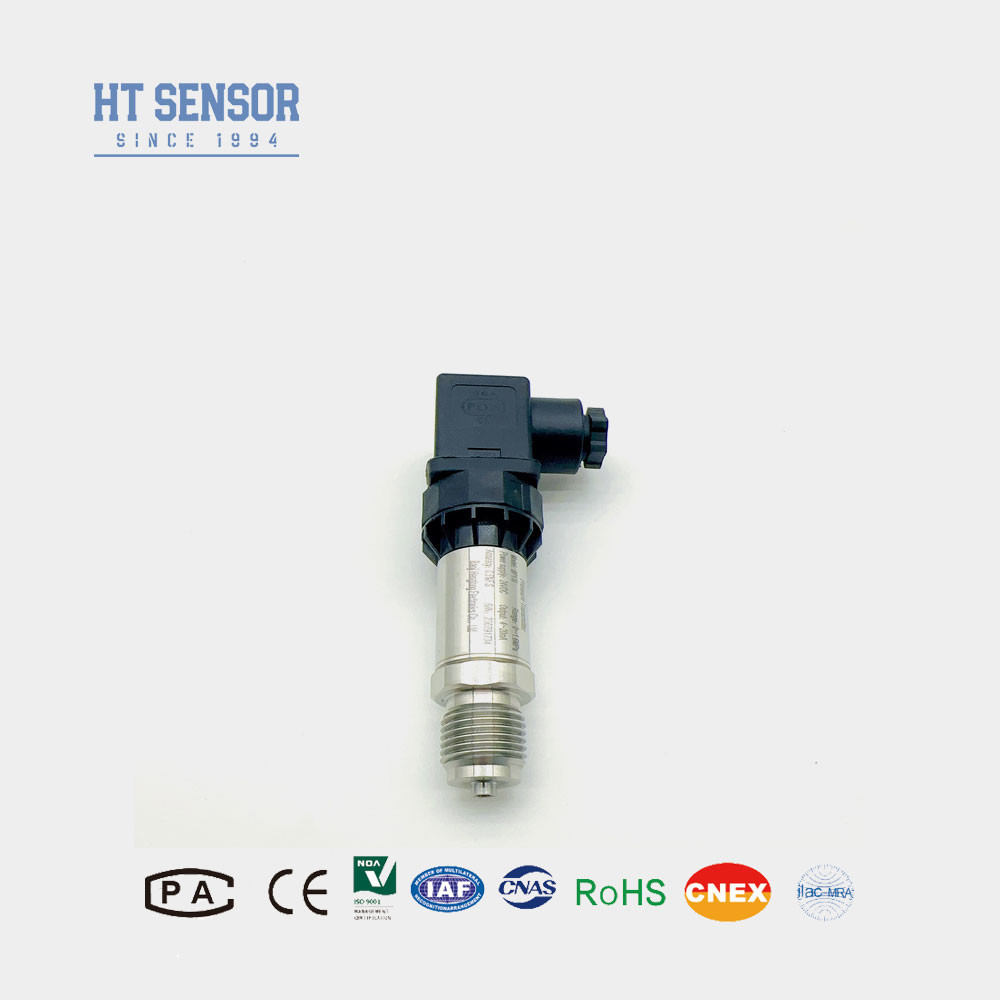

جهاز نقل الضغط BP170
إدخال مستشعر جهاز نقل الضغط:
جهاز استشعار إرسال الضغط BP170 يعتمد محور جهاز استشعار مليء بالزيت معزول بالسيليكون من سلسلة HT كعنصر قياس للإشارة.إنه أوسع مستشعر يستخدم في الممارسة الصناعية، والذي يستخدم على نطاق واسع في مجموعة متنوعة من بيئات الأتمتة الصناعية، بما في ذلك الحفاظ على المياه والطاقة الكهرومائية، والنقل السكك الحديدية، والبناء الذكي، وأتمتة الإنتاج، والطيران،العسكريةصناعات الطاقة الكهربائية، السفن، أدوات الآلات، خطوط الأنابيب وغيرها
خصائص المنتج لجهاز استشعار ضغط:
- 1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة الضغط المتنوعة
- 2التصميم المدمج والخفيف
- 3دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
- 4.الصفر القابل للتعديل والمقاس الكامل
تطبيقات أجهزة استشعار الضغط:
- 1قياس ضغط الغازات السائلة غير الّتي لا تتآكل باستخدام 316L من الفولاذ المقاوم للصدأ
- 2تطبيق في الصناعات البحرية والطيران
- 3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
- 4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| الاختيار أمثلة على جهاز استشعار إرسال الضغط |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم..
4. لا يوجد كابل افتراضي. ثلاث مواد متاحة إذا لزم الأمر. إذا لم يتم تحديد خلاف ذلك، يمكن اختيار مادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،يرجى تحديده في نموذج الطلب.
5في حالة وجود متطلبات خاصة مثل الاهتزاز القوي، والصدمة الفورية، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | |||||||||
| BP170X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
