| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | BP156-م |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP156-م | مواد الإسكان: | 304 |
|---|---|---|---|
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | العلامة التجارية: | HTsensor |
| نوع الهيكل: | جهاز استشعار الضغط السيليكوني المنتشر | وسط القياس: | السائل والهواء |
| نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال | تصنيف الملكية الفكرية: | IP65 |
| التخصيص: | OEM وتصنيع | المرفق: | م 12 |
| إبراز: | جهاز استشعار ضغط مصغر BP156-M,جهاز استشعار ضغط صغير للطيران,جهاز استشعار ضغط بحري مصغر,Aviation Miniature Pressure Transmitter Sensor,Marine Miniature Pressure Transmitter Sensor |
||

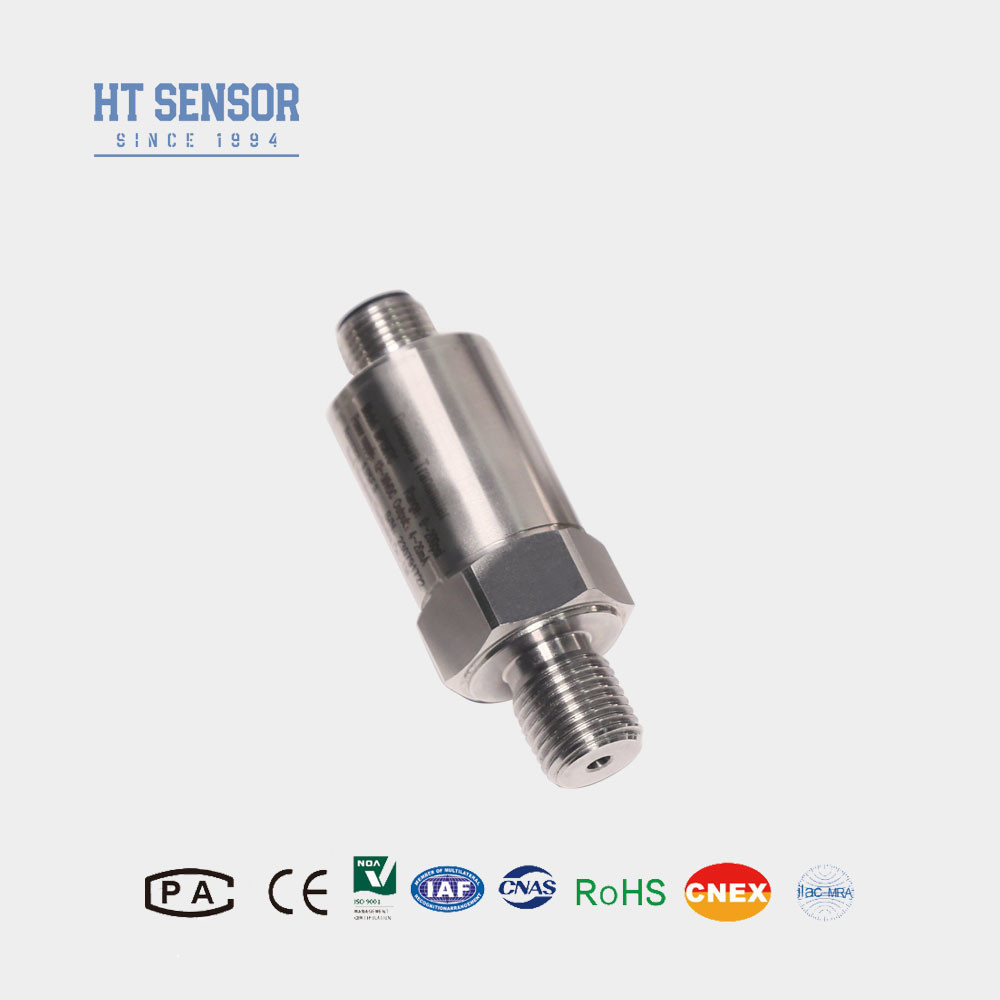

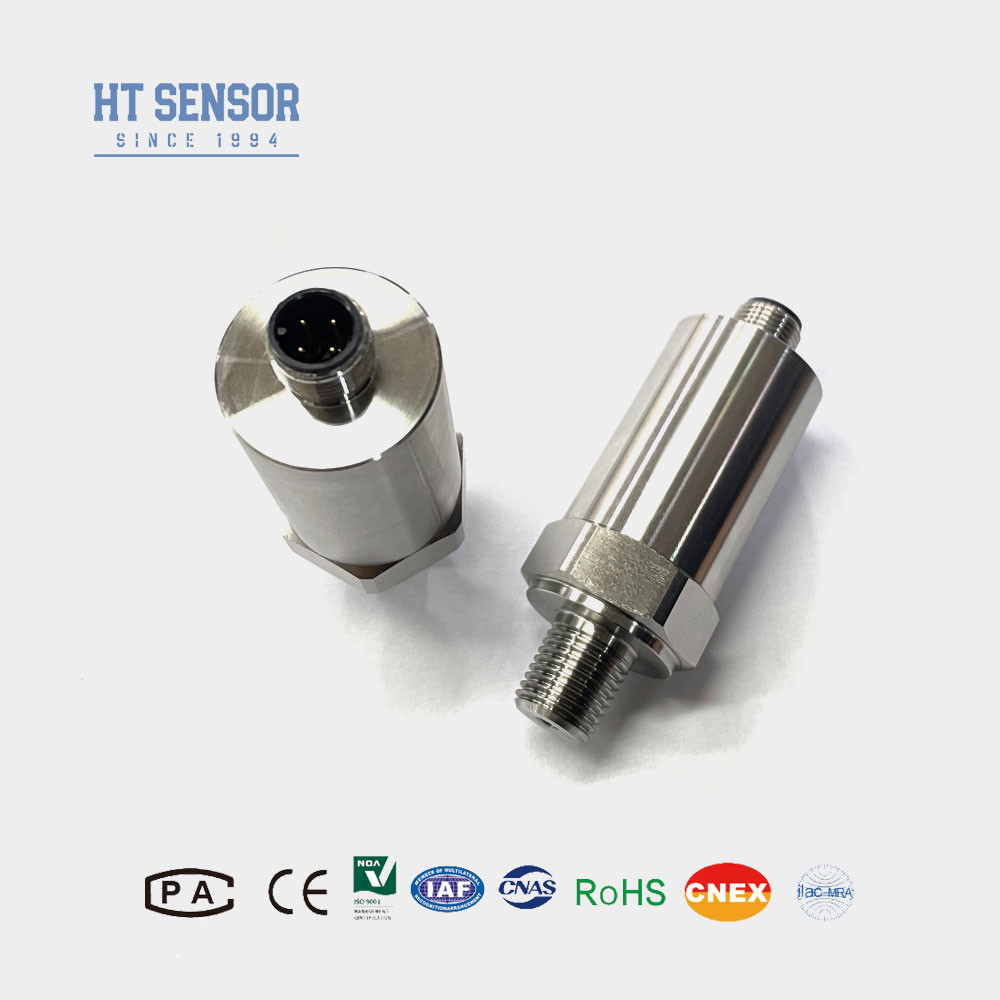

مستشعر جهاز نقل الضغط BP156-M
إدخال جهاز استشعار ضغط صغير:
جهاز استشعار ضغط مصغّر BP156-M باستخدام جهاز استشعار ضغط منقلب للضغط، مع الحجاب الحاجز المعزول من الفولاذ المقاوم للصدأ كعنصر استشعار للإشارة، بعد الاختبار التلقائي،تعويضات ضبط ليزر دقيق؛تستخدم دائرة المضخم غطاء من الفولاذ المقاوم للصدأ لتحويل إشارة جهاز الاستشعار إلى إشارة خروج قياسية.الحساسية والتنوعتستخدم المنتجات على نطاق واسع في صناعة البترول والكيمياء والمعادن ومحطات الطاقة والهيدرولوجيا وغيرها من الصناعات لقياس الضغط والتحكم.
خصائص المنتجمن جهاز استشعار ضغط صغير:
1نطاق الحرارة: -20 إلى 85 درجة مئوية
2مجموعة واسعة من درجات حرارة التشغيل من -40 إلى 125 درجة مئوية
3جهاز استشعار ضغط عالي الأداء
4إصدارات مختلفة من 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 0 ~ 5V متوفرة
5أبعاد صغيرة، الأبعاد قابلة للتخصيص؛
6رابط M12؛
7. OEM، ODM، خدمة تخصيص متاحة؛
التطبيقاتمن جهاز استشعار ضغط صغير:
1قياس ضغط الغازات السائلة غير الّتي لا تتآكل باستخدام 316L من الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء من جهاز استشعار ضغط صغير: | |
|---|---|
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيار |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
4. كابل بدون كابل افتراضي. ثلاث مواد متاحة إذا لزم الأمر. إذا لم تكن هناك تعليمات خاصة، يمكن استخدام مواد كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،يرجى تحديده في نموذج الطلب.
5في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلبمن جهاز استشعار ضغط صغير | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
