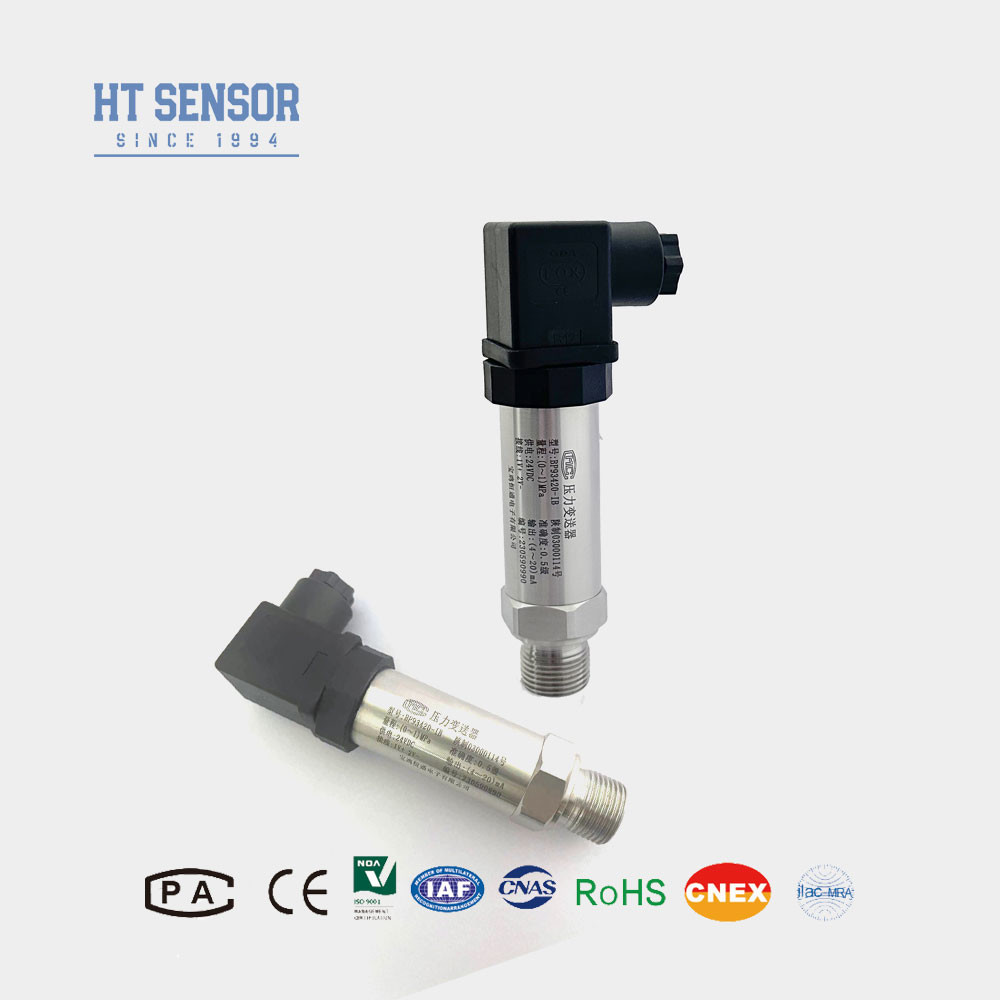

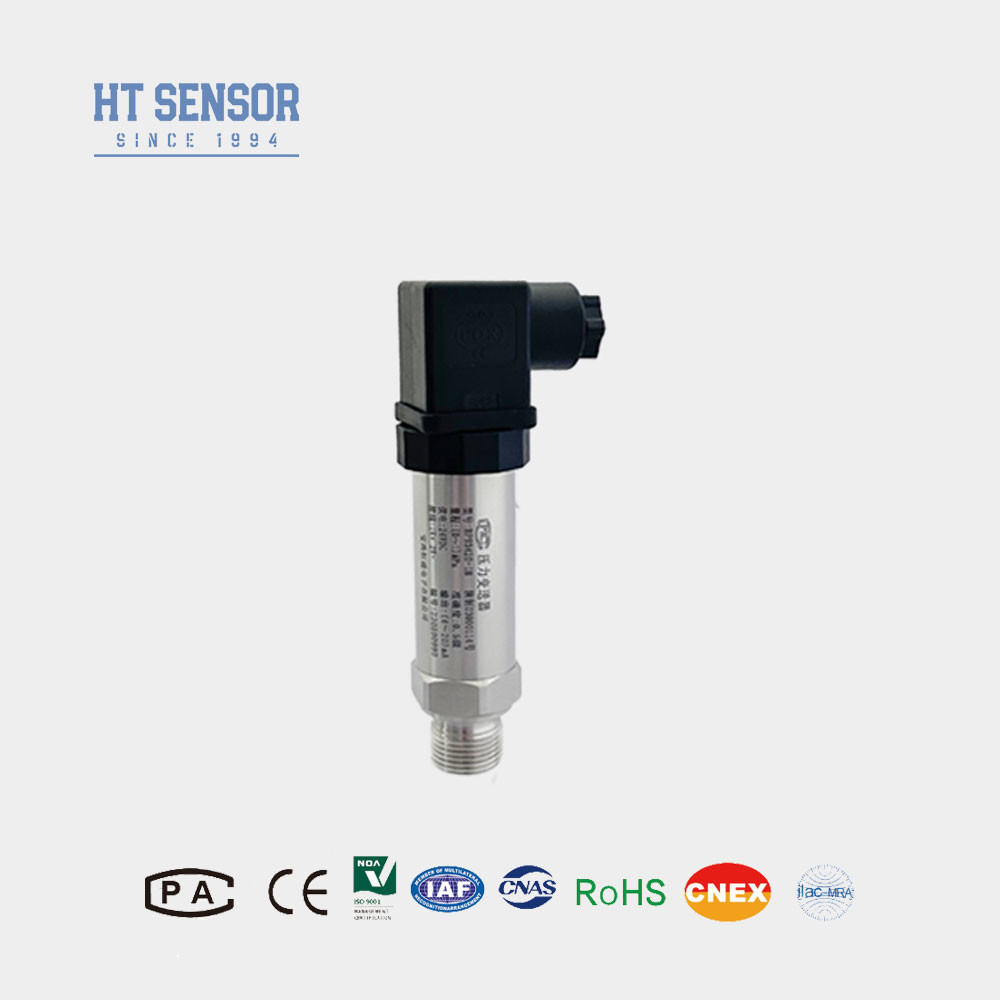

مستشعر ناقل الضغط BP93420IB عالي الدقة مع دقة نموذجية كبيرة DIN 0.25%
Product Details
| النموذج رقم: | BP93420-IB | القوة: | 5 فولت تيار مستمر/24 فولت تيار مستمر |
|---|---|---|---|
| تصنيف الحماية: | IP65 | استقرار على المدى الطويل: | +-0.15%F.S/عام ((النوع) |
| مواد الإسكان: | 316L. أو 304SS | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| العلامة التجارية: | HTsensor | وسط القياس: | الهواء. زيت الماء |
| درجة الدقة: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> | نطاق الضغط: | -100kpa~0a...100MPa |
| إبراز |
جهاز استشعار ضغط عالي الدقة,جهاز استشعار ضغط كبير DIN,0.25 ٪ دقة نموذجية جهاز استشعار الضغط,Big DIN Pressure Transmitter Sensor,0.25% Typical Accuracy Pressure Transmitter Sensor |
||
Product Description
مستشعر ناقل الضغط BP93420IB عالي الدقة مع دقة نموذجية كبيرة DIN 0.25%
جهاز استشعار نقل الضغط BP93420IB
إدخال مستشعر جهاز نقل الضغط:
أجهزة استشعار إرسال الضغط BP93420IB تتضمن جوهر الزيت المنعزل من السيليكون المنتشر من سلسلة HT كعنصر قياس إشارة أساسي.هذه أجهزة استشعار الضغط السيليكونية المنتشرة مصممة خصيصا لتقديم قياسات دقيقة ومتسقة للعمليات الحرجةمع الدقة الاستثنائية والاستقرار، هذا مستشعر الضغط السيليكون المنتشر مناسبة بشكل جيد لمجموعة واسعة من التطبيقات الصناعية،توفير أداء موثوق به وضمان التحكم الأمثل في العملية.
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.15 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
خصائص المنتجمن جهاز استشعار نقل الضغط:
- يحتوي جهاز نقل الضغط على نطاق قياس واسع ، وهيكل من الفولاذ المقاوم للصدأ ، وخيارات مختلفة لواجهة الضغط لتلبية احتياجات التطبيق المختلفة.
- تصميمه المدمج وخفيف الوزن يسمح بسهولة التثبيت والتكامل في البيئات ذات المساحة المحدودة.
- مع الدقة العالية وبنية الفولاذ المقاوم للصدأ بالكامل، هذا جهاز نقل الضغط يضمن قياسات الضغط الدقيقة والموثوقة.
- بالإضافة إلى ذلك ، فإنه يوفر خيار إضافة رأس شاشة LED أو LCD لمراقبة الضغط في الموقع والعرض.
التطبيقاتمن جهاز استشعار نقل الضغط:
- تم تصميم جهاز نقل الضغط هذا خصيصًا لقياس الغازات والسوائل غير السامة بدقة ، وذلك باستخدام مواد الفولاذ المقاوم للصدأ 316L لتحسين المتانة والموثوقية.
- يجد تطبيقًا واسعًا في الصناعات البحرية والطيران، حيث قياس الضغط الدقيق أمر حاسم للسلامة والأداء.
- بالإضافة إلى الملاحة البحرية والطيران ، يستخدم هذا جهاز نقل الضغط على نطاق واسع في العديد من العمليات الصناعية في الموقع ، بما في ذلك البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا.
- كما يتم استخدامه بشكل شائع في أنظمة التحكم الهيدروليكية والهوائية ، مما يوفر استشعار دقيق للضغط لتشغيل النظام بكفاءة.
| نصائح الطلب من جهاز استشعار الضغط |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع جزء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند الطلب مع رأس شاشة LCD أو LED للعرض من المحول ، يجب أن يكون طاقة جهاز الإرسال لا تقل عن 20 VDC.
4لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
6طول الكابل الافتراضي هو 1.5m وهناك ثلاثة أنواع من المواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة، لا يمكن استخدام أي كابل أو مواد كابل البولي إيثيلين.إذا كنت بحاجة إلى مواد مختلفة للأسلاك، من فضلك حدد ذلك في نموذج الطلب.
7في حالة الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو ترددات الراديو القوية وغيرها من المتطلبات الخاصة، يرجى إبلاغ شركتنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
