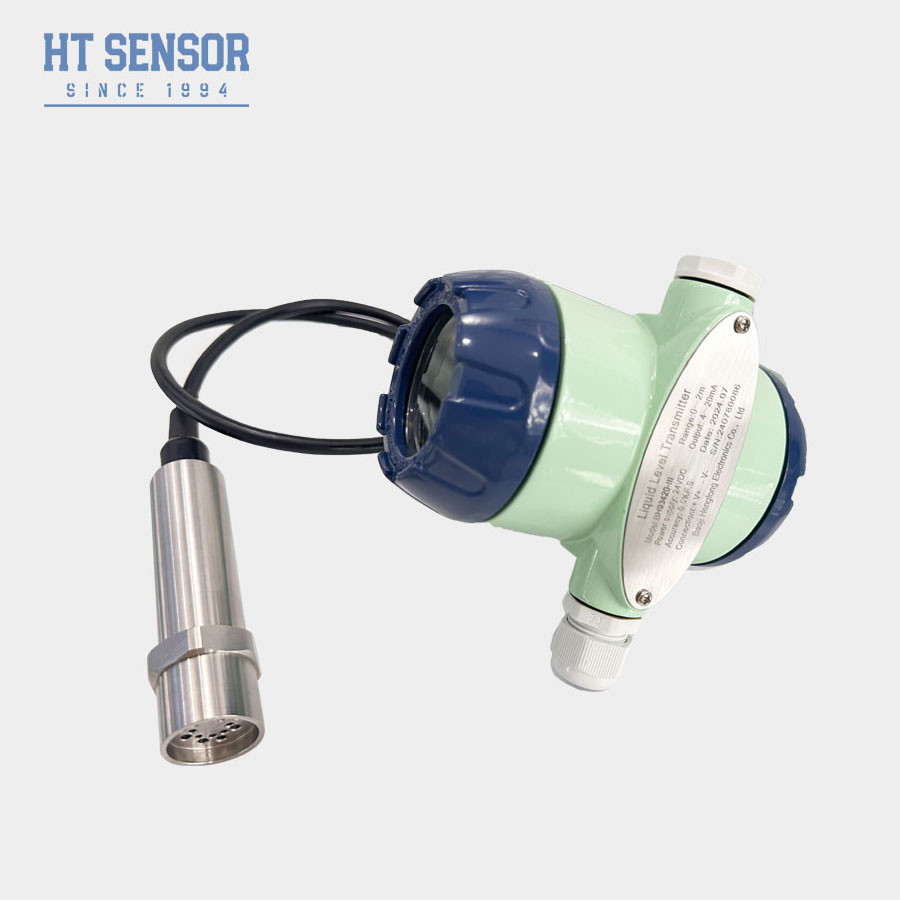

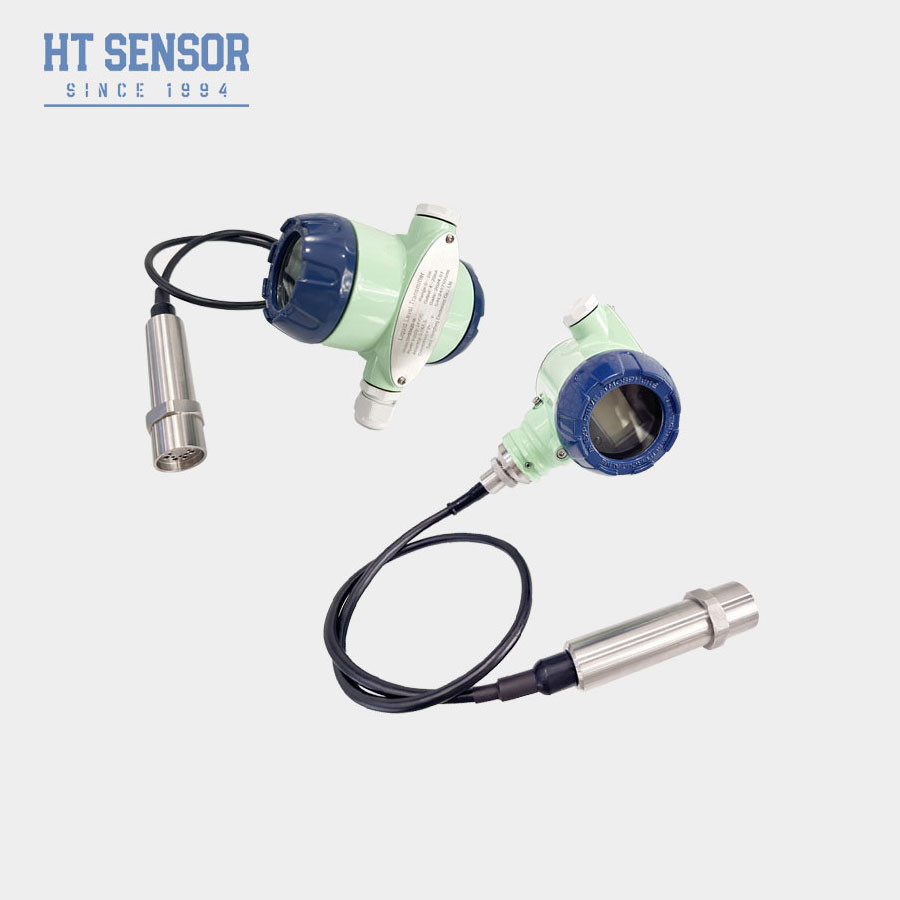

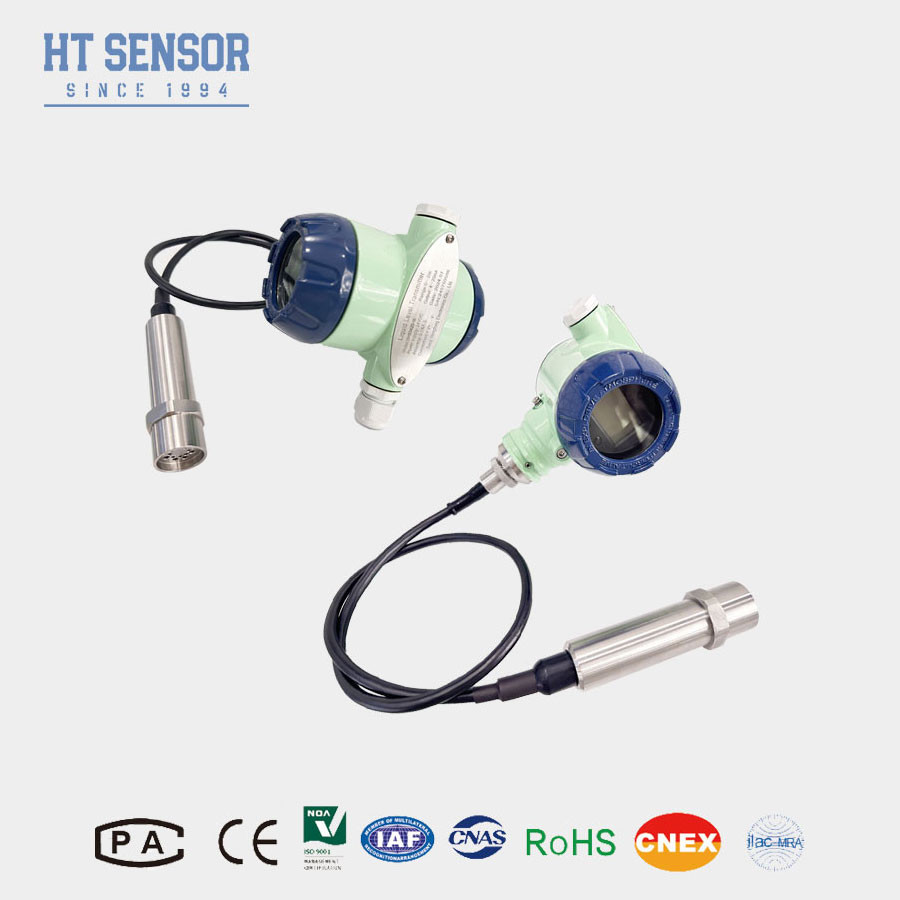

ناقل مستوى المياه BH93420-III المخصص لقياس مستوى السائل بدقة
Product Details
| النموذج رقم: | BH93420-III-I | تصنيف الملكية الفكرية: | IP68 |
|---|---|---|---|
| مخصصة: | غير مخصص | كابل: | بي، بو، بتف |
| الدقة: | 0.25٪، 0.5٪ | مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ |
| الوزن الصافي: | 0.3 كجم | حزمة النقل: | كرتون |
| العلامة التجارية: | مستشعر HT | الأصل: | شان شي |
| الرمز السريع: | 90261000 | القدرة على العرض: | 2000 قطعة / شهر |
| نوع إشارة الخرج: | نوع التناظرية | نوع المسبار: | نوع المسبار |
| إبراز |
BH93420-III جهاز نقل مستوى المياه جهاز نقل مستوى المياه المخصص,Customized Water Level Transmitter |
||
Product Description
BH93420-III OEM جهاز نقل ضغط مستوى المياه لقياس ضغط المياه
إدخال جهاز إرسال مستوى الماء:
BH93420-IIIجهاز إرسال مستوى المياه المقاوم للضغط يعتمد مبدأ جهاز الاستشعار المقاوم للضغط لتحديد ارتفاع مستوى السائل عن طريق قياس تأثير الضغط على جهاز الاستشعار.عندما يزداد ارتفاع السائل، يزداد ضغط الوسط على جهاز الاستشعار، مما يؤدي إلى تغيير في قيمة المقاومة في جهاز الاستشعار.جهاز إرسال مستوى السائل المقاوم للطفرة يحولها إلى إشارة إصدارية كهربائية مرتبطة بارتفاع مستوى السائل عن طريق قياس التغير في قيمة المقاومة للمستشعريمكن أن يحسب جهاز الإرسال بدقة ارتفاع مستوى السائل وفقا للعلاقة الخطية بين الضغط والمقاومة.
- تصميم النوع المنقسم، مما يسهل التوصيل والمعايرة في الموقع
- شاشة LED
- تصنيف مقاومة الانفجار: ExiaIICT6
- حماية عالية: IP68
- كابل: PE،PU.PTFE
التطبيقات:
1تستخدم على نطاق واسع في مراقبة مستوى ومراقبة خزانات التخزين، خزانات الخزانات، خطوط الأنابيب وغيرها من الحاويات.
2يمكن استخدامه في أنظمة تخزين ونقل السوائل في الصناعات البترولية والكيميائية والصيدلانية وغيرها لضمان أن مستوى السوائل في نطاق آمن.
3يمكن استخدام جهاز إرسال مستوى السائل المقاوم للضغط في معدات معالجة المياه لمراقبة مستوى السائل في خزانات المياه والبرك ، وما إلى ذلك ، لتحقيق التحكم التلقائي.
4مناسبة للتعبئة والملء وغيرها من العمليات في صناعة معالجة الأغذية لضمان أن مستوى السائل من المنتج يلبي المعيار.
5يمكن استخدام جهاز إرسال المستوى المقاوم للضغط لمراقبة البيئة ، مثل مراقبة مستوى الأنهار والبحيرات وغيرها من المسطحات المائية.
6يمكن استخدامه في السفن والهندسة البحرية لمراقبة مستوى السائل في خزانات وقود السفن والقصور ، إلخ.
|
معايير الأداء: |
|
| نطاق القياس | 0~10m...400mH2O |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.15٪ F.S / سنة (حد أقصى.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1 متر) . 0-2m) 0-70oC |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| الصدمة | 100 غرام |
| مواد السكن | ألومنيوم صب، l1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.5 كجم (بدون الكابل) |
| مواد الكابلات | كابل البولي إيثيلين، البولي يوريثان، PTFE |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 15 ~ 30VDC | 2/3/4 سلك |
| بروتوكول الاتصال RS485 | 4 سلك |
|
الخطوط العريضة: |
|
الاتصال الكهربائي |
|
أمثلة اختيار: |
| نصائح الطلب: |
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
| النظام الدليل: | ||||||||||
| BH93420 | الرمز | المخطط البناء | ||||||||
| الثالث | جهاز إرسال مستوى السائل مع غطاء 2088 | |||||||||
| نطاق القياس | 0~10m... 400m | |||||||||
| الرمز | إمدادات الطاقة | |||||||||
| D1 | 24VDC | |||||||||
| الرمز | إشارة الخروج | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| الرمز | الاتصال الكهربائي | |||||||||
| B5 | 2088 العرض | |||||||||
| B6 | 3051A | |||||||||
| الرمز | نوع الضغط | |||||||||
| G | ضغط القياس | |||||||||
| أ | الضغط المطلق | |||||||||
| S | ضغط مرجعية مغلقة | |||||||||
| الرمز | المواد | |||||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||||
| الرمز | مواد الكابلات | |||||||||
| C1 | PE | |||||||||
| C2 | الـ PU | |||||||||
| C3 | PTFE | |||||||||
الـ FQA:
1س: هل أنت مصنع؟
ج: نعم ، نحن مصنعون محترفون للمستشعرات لأكثر من 50 عامًا! فريقنا الفني يضم أكثر من 20 مهندسًا.
2س: هل تقبلون خدمة OEM ؟
ج: نعم، يمكننا وضع معلومات شركتك وشعارك على أجهزة الاستشعار الخاصة بنا.
3س: هل يمكنني أن أكون موزعكم؟
ج: نعم، نحن نبحث عن الموزعين في السوق الخارجية.
4س: ما هو وقتك؟
ج: عادةً 7-10 أيام. بالنسبة للكميات فوق 100 قطعة، نحتاج إلى 3-5 أيام عمل إضافية.
