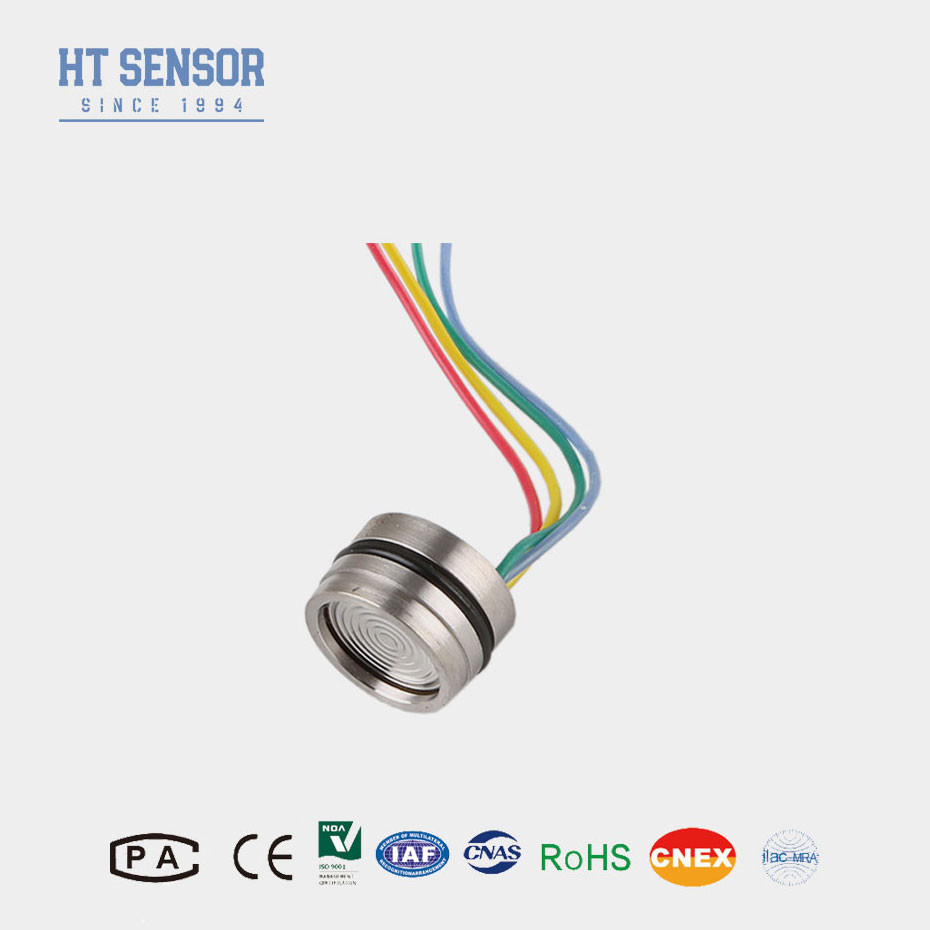

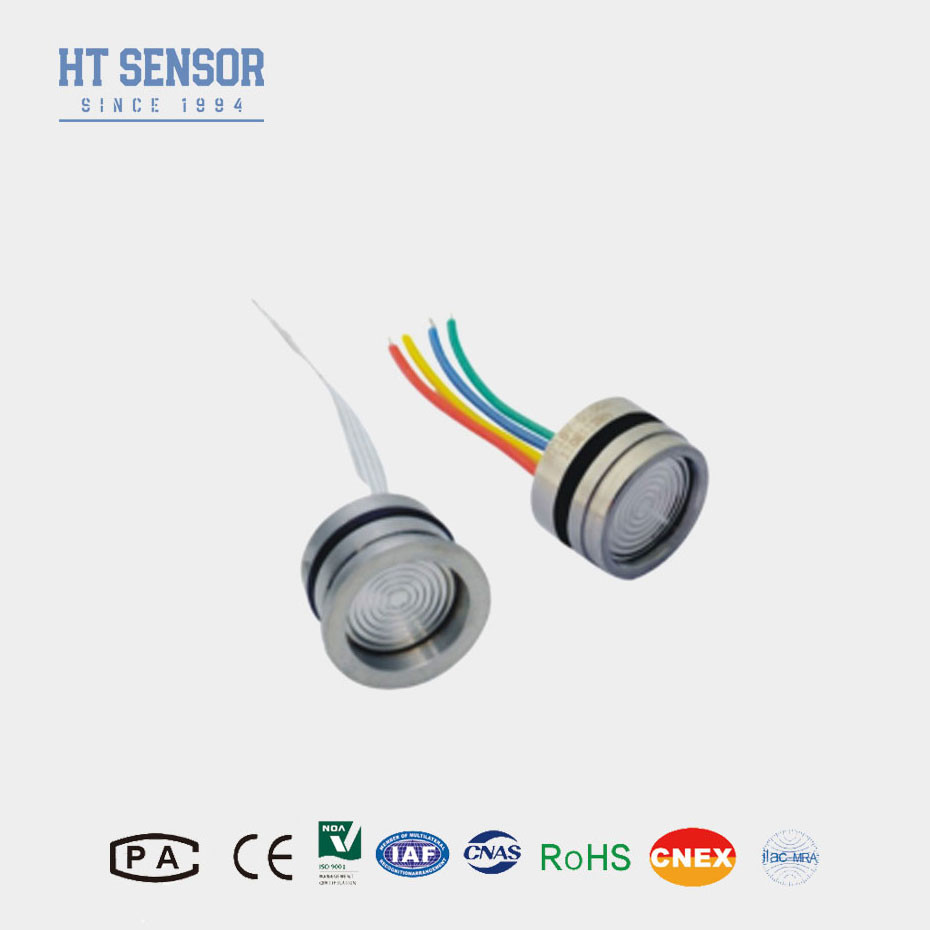

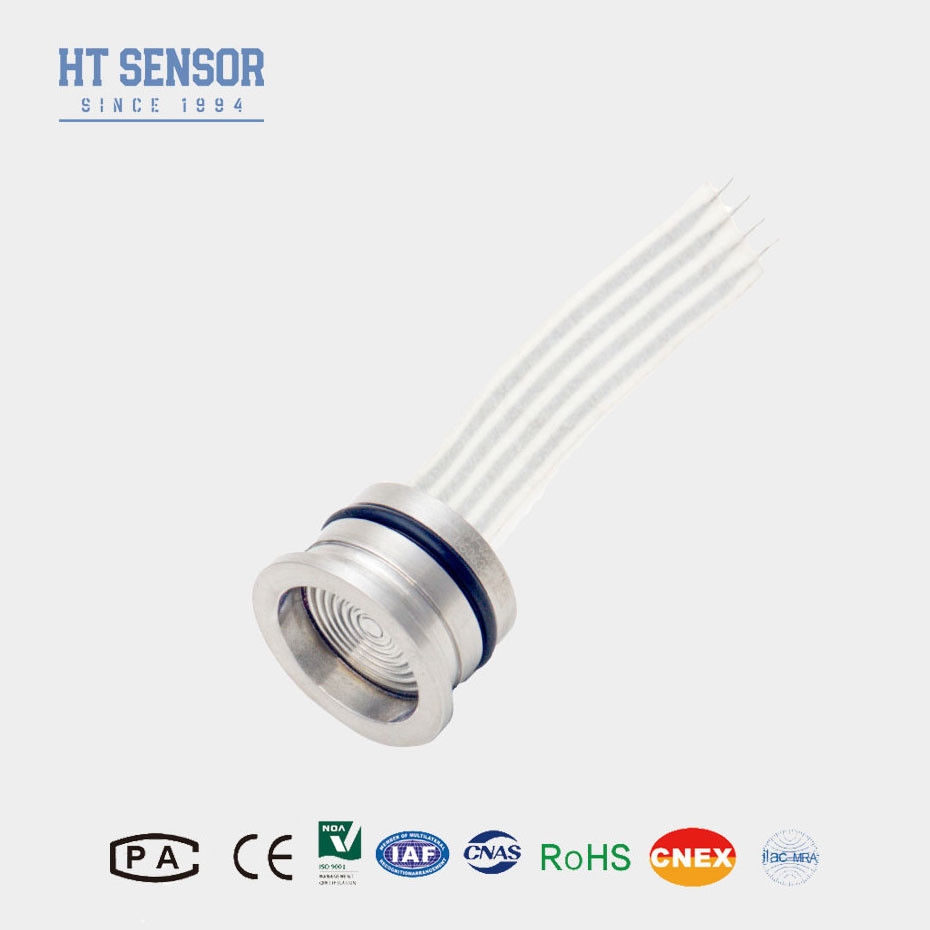

جهاز استشعار ضغط السيليكون 70KPa ~ 70MPa جهاز استشعار ضغط المقاوم للضغط
Product Details
| النموذج رقم: | HT19V | نوع موضوع: | لا.. |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | وسط القياس: | الغاز والسائل |
| النطاق: | 0-10kpa~60mpa | انتاج |: | MV |
| نوع الضغط: | G/A/S | إمداد: | 5-10VDC |
| الرمز السريع: | 9026209090 | القدرة على العرض: | 20000 قطعة/شهر |
| النوع: | مستشعر الضغط الضغطي | المواد: | الفولاذ المقاوم للصدأ |
| التخصيص: | متاحة OEM و ODM | ||
| إبراز |
مستشعر الضغط السيليكوني 70MPa,مستشعر ضغط السيليكون المقاوم للضغط,جهاز استشعار الضغط السيليكوني 70 كيلو بايت,Piezoresistive Silicon Pressure Sensor,70KPa Silicon Pressure Sensor |
||
Product Description
جهاز استشعار ضغط السيليكون الصلب HT19V
إدخال جهاز استشعار الضغط من السيليكون:
جوهر جهاز استشعار الضغط القائم على الانسداد من السيليكون HT19 هو عنصر السيليكون المنتشر المستقر للغاية. إنه ذو مظهر صغير ، متوافق مع الوسائط ،جهاز استشعار ضغط من السيليكون المقاوم للضغط المعبأ في غطاء من الفولاذ المقاوم للصدأ 316Lيتم تقديم HT26 تعويض في حزمة قابلة للصيانة أو مع مجموعة متنوعة من الأدوات الخيوط مثل 1/4 و 1/8NPT، 1/4BSP وكذلك الأدوات العملية المخصصة.
خصائص المنتجمنمستشعر ضغط السيليكون المقاوم للضغط
• قابلة للتثبيت مع ختم حلقة O
• الأسطح المبللة من الفولاذ المقاوم للصدأ
• تضخم
• معايرة ASIC
• مقياس مطلق مغلق
• خيار الكابل
• إنتاج التناظري
• إرسال الإخراج اختياري (مصنع الاتصال للتفاصيل)
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1مناسبة لقياس ضغط الغازات والسوائل التآكل، متوافقة مع 316 لتر من الفولاذ المقاوم للصدأ
2تستخدم في أنظمة التحكم في العملية لمراقبة ومراقبة الضغط.
3غالبا ما تستخدم في نظام التبريد وقياس ضغط ضاغط الهواء.
الأداء الكهربائيمن جهاز استشعار الضغط من السيليكون:
1إمدادات الطاقة: ≤10VDC
2الجهد الخارجي للوضع الشائع: 50٪ من المدخل (عادة)
3معوقة المدخل: 4KΩ ~ 20KΩ
4عائق الإخراج:2.5KΩ~6KΩ
5.الربط الكهربائي: 100ملم سلك عالي درجة الحرارة، كابل شريط
| معايير الأداءمن جهاز استشعار الضغط من السيليكون:. | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| النوع | ماكس | الوحدة | ||||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||||
| الامتلاء المتوسط | زيت السيليكون | |||||
| الوزن | ~ 28 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: 10 فولت @ 25 درجة مئوية | ||||||

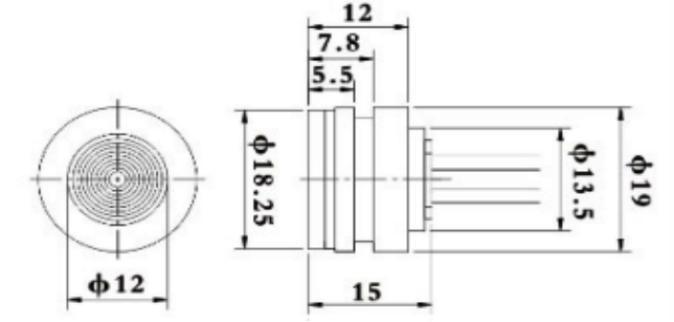

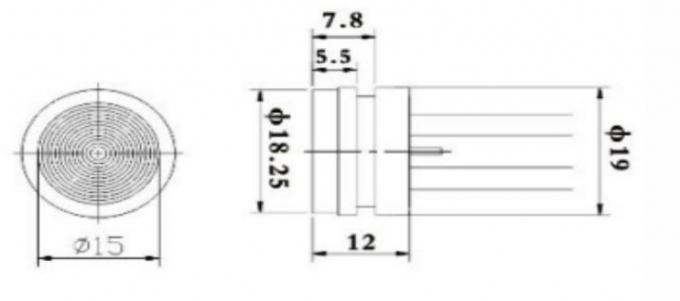

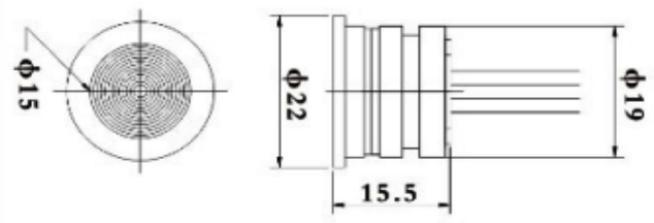

| المخطط البناءمن جهاز استشعار الضغط من السيليكون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |

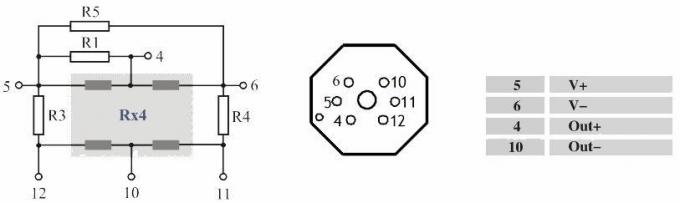

| الاتصال الكهربائي والتعويضمن جهاز استشعار الضغط من السيليكون |
|
|

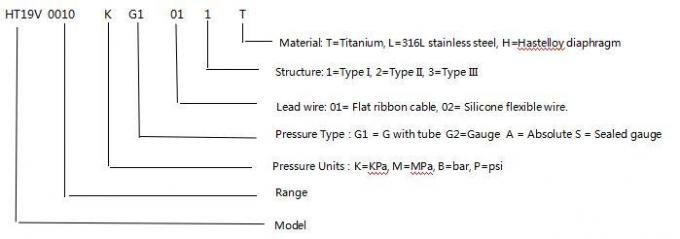

| أمثلة اختيار |
