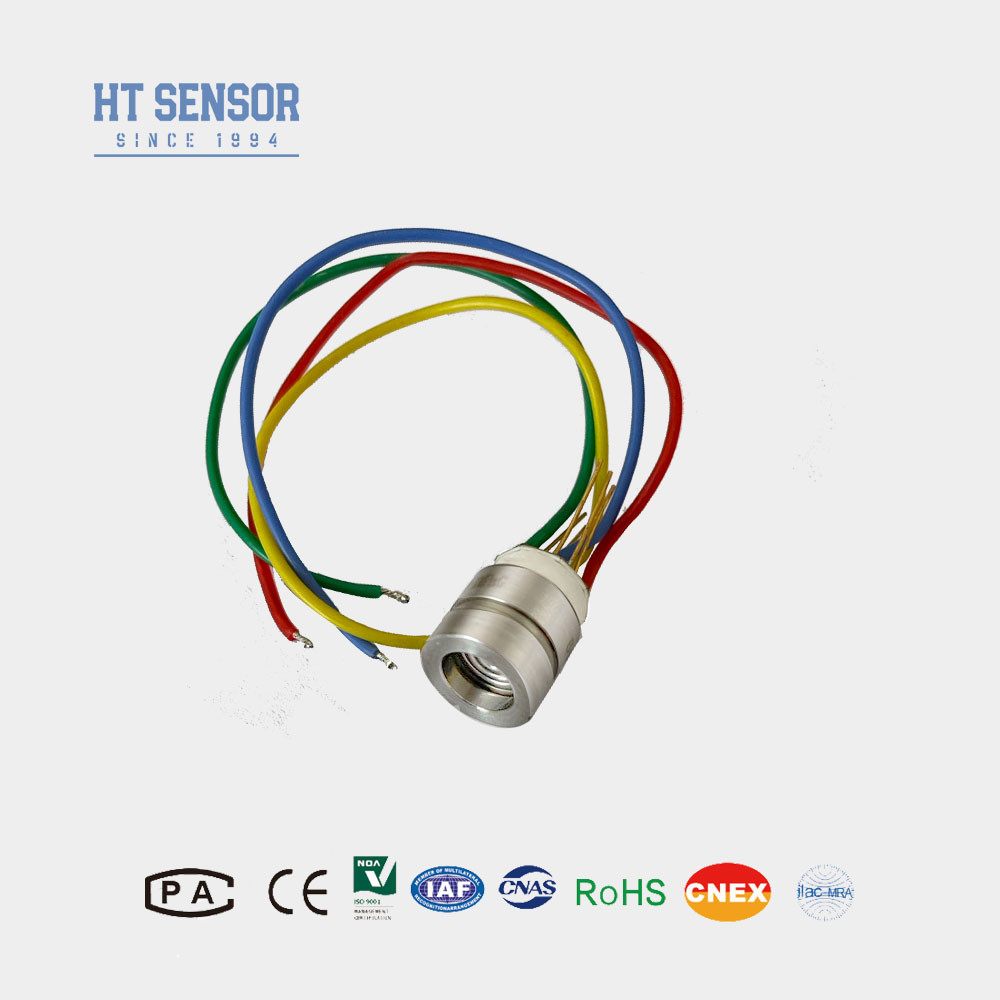

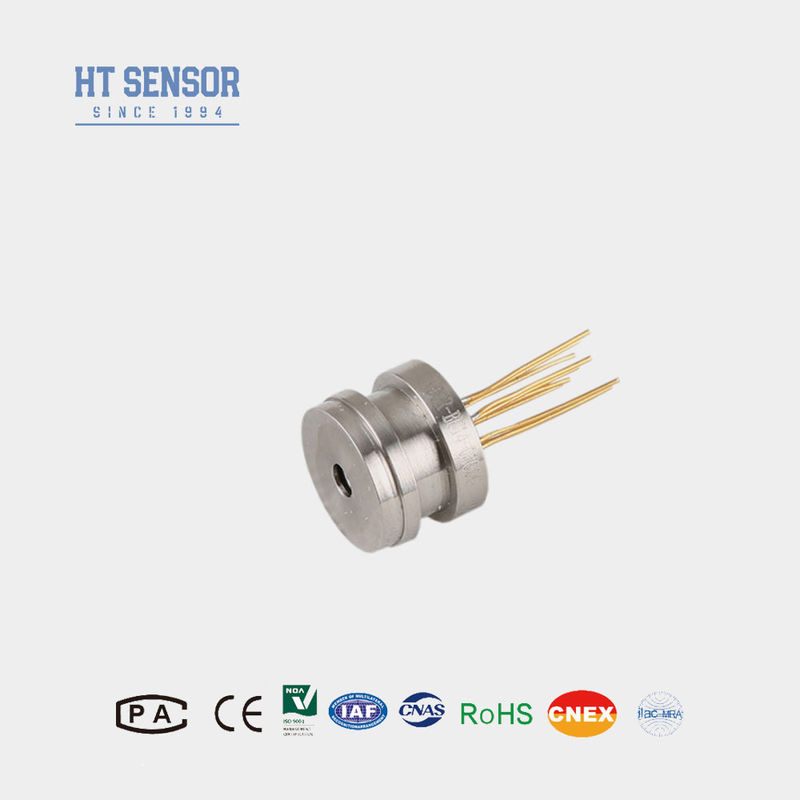

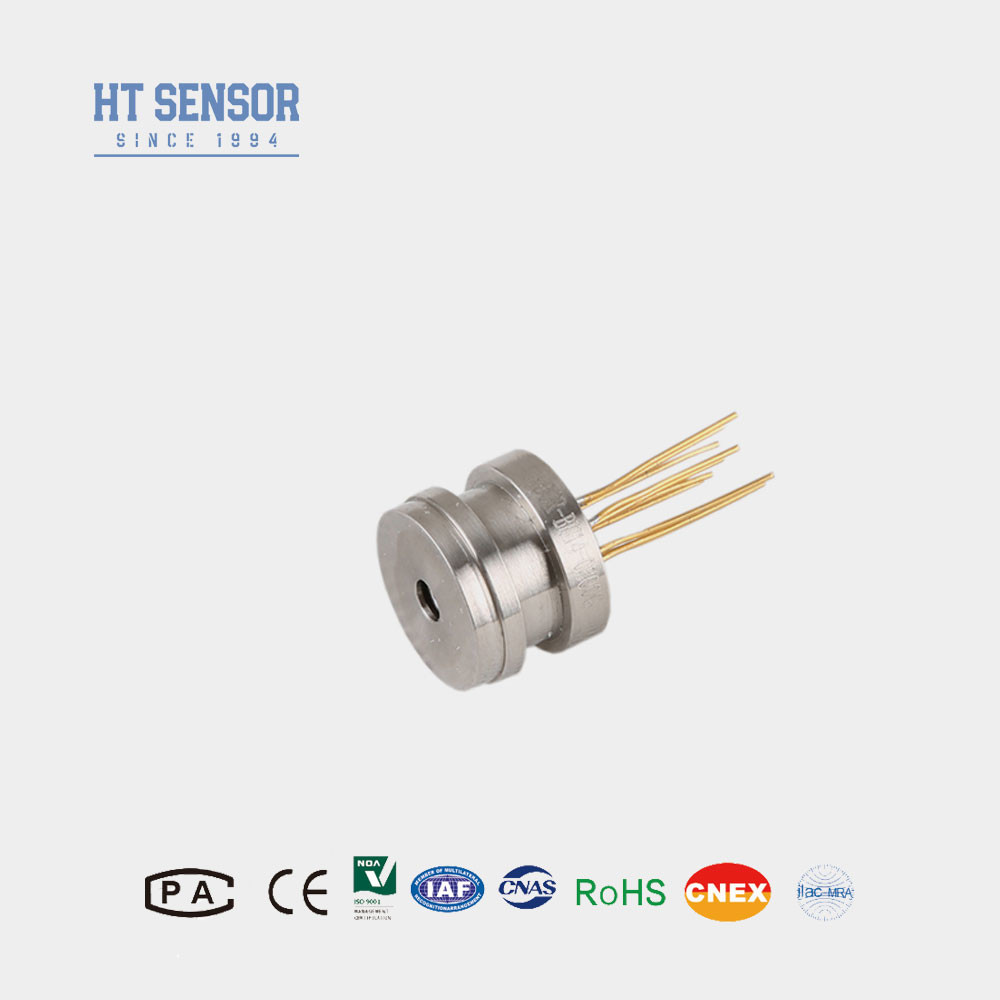

مستشعر ضغط السيليكون الصغير HT13V لقياس ضغط الغازات والسوائل غير السامة
Product Details
| نموذج لا.: | HT13V | نوع الأسلاك: | أربعة أسلاك |
|---|---|---|---|
| يتراوح: | 0-350kpa~35mpa | إمداد: | 5-10VDC |
| الكلمات الرئيسية: | مستشعر صغير | حزمة النقل: | كرتون |
| علامة تجارية: | (هينغتونغ) | أصل: | باوجى الصين |
| نوع إشارة الخرج: | إشارة التناظرية من النوع mv | مادة: | الفولاذ المقاوم للصدأ |
| إبراز |
جهاز استشعار ضغط سيليكوني صغير HT13V,جهاز استشعار ضغط السيليكون غير المتآكل,مستشعر الضغط السائل للسيليكون 5-10VDC,Non-Corrosive Silicon Pressure Sensor,Liquid Silicon Pressure Sensor 5-10VDC |
||
Product Description
مستشعر ضغط السيليكون الصغير HT13V لقياس ضغط الغازات والسوائل غير السامة
جهاز استشعار الضغط الصلب للسيليكون
إدخال جهاز استشعار ضغط من السيليكون الصغير
HT13V هو جهاز استشعار ضغط السيليكوني مع استقرار دولي متقدم عالية، رقاقة ضغط السيليكون عالية الدقة، تصميم محسن للضغط من القاعدة المخمرة، من خلال SMT، ربط الأسلاك الذهبية،لحام الحجاب الحاجز، حقن زيت فراغ عالية، وتخفيف ضغط دورة الإجهاد، والشيخوخة في درجة حرارة عالية، وتعويض درجة الحرارة وغيرها من العمليات، واستقرار المنتج ممتازة، وأداء ممتاز.
يتم تقليص الحجم الكلي لتلبية متطلبات التصميم للحجم الكلي للمستخدم. الكشف عن الضغط ل 316L الفولاذ المقاوم للصدأ ، NBR أو الوسائط المتوافقة مع الفلوروبرين.
خصائص المنتجمن جهاز استشعار ضغط من السيليكون:
- يستخدم التكنولوجيا المتقدمة ويتم تغليفه في 316L الفولاذ المقاوم للصدأالسكن
- نطاق قياس واسع 0 ~ 350KPa ~ 60MpaS
- موثوقية عالية واستقرار ممتاز
- إمدادات الجهد الثابت
التطبيقاتمن جهاز استشعار ضغط من السيليكون:
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- التصميم المدمج، مثالية للتطبيقات مع مساحة محدودة
- تستخدم في أنظمة التحكم في العملية لمراقبة الضغط والتحكم فيه
- تستخدم عادة في أنظمة التبريد ومضغوطات الهواء لقياس الضغط
الأداء الكهربائيمن جهاز استشعار ضغط من السيليكون:
- إمدادات الطاقة: ≤10VDC (5-10VDC)
- الجهد الخارجي للوضع الشائع: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي: سلك ذو درجة حرارة عالية 100 مم، كابل شريط
| معايير الأداءمن جهاز استشعار ضغط من السيليكون: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPa | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 15 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 10 فولت @ 25 درجة مئوية | |||||
| المخطط البناءمن جهاز استشعار ضغط من السيليكون | |
| النوع1 | |
| النوع2 | |
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
الهواء المطلوب ضيق
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
