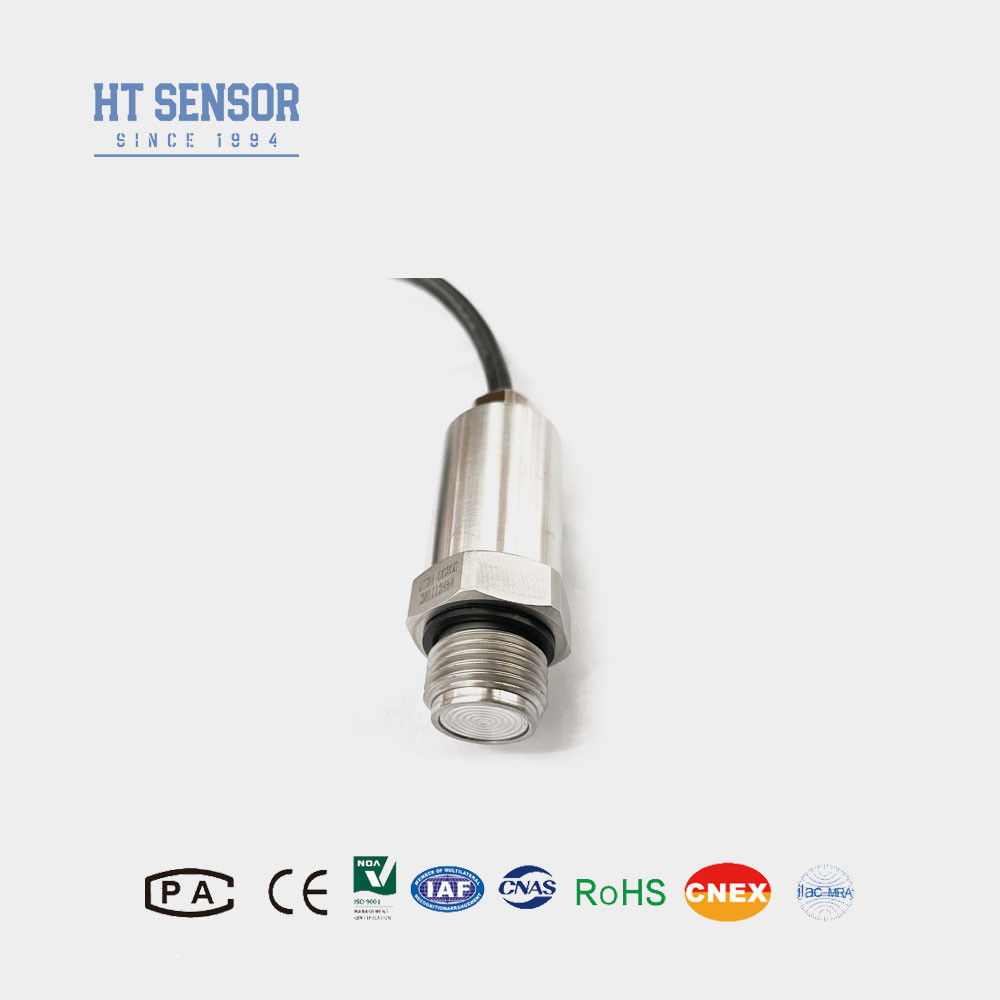

جهاز استشعار ضغط الحجاب الحاجز BPHT24-III لتحديد أنواع الضغط المطلقة والمختومة
Product Details
| رقم الموديل: | بي بي اتش تي24 | يتراوح: | 0-10kpa~35Mpa |
|---|---|---|---|
| قوة: | 5vdc /10-32vdc | الإخراج: | 0.5-4.5VDC /4-20mA /0-10VDC وهكذا |
| يتصل: | G1/2 1/2NPT أو M20 * 1.5 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| يكتب: | جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز | قياس المتوسطة: | سائل، غاز، صمغ للمشروبات وما إلى ذلك |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز BPHT24-III,جهاز استشعار ضغط الحجاب الحاجز المغلق,مقياس مستشعر ضغط الحجاب الحاجز,Sealed Pressure Flush Diaphragm Pressure Sensor,Gauge Absolute Flush Diaphragm Pressure Sensor |
||
Product Description

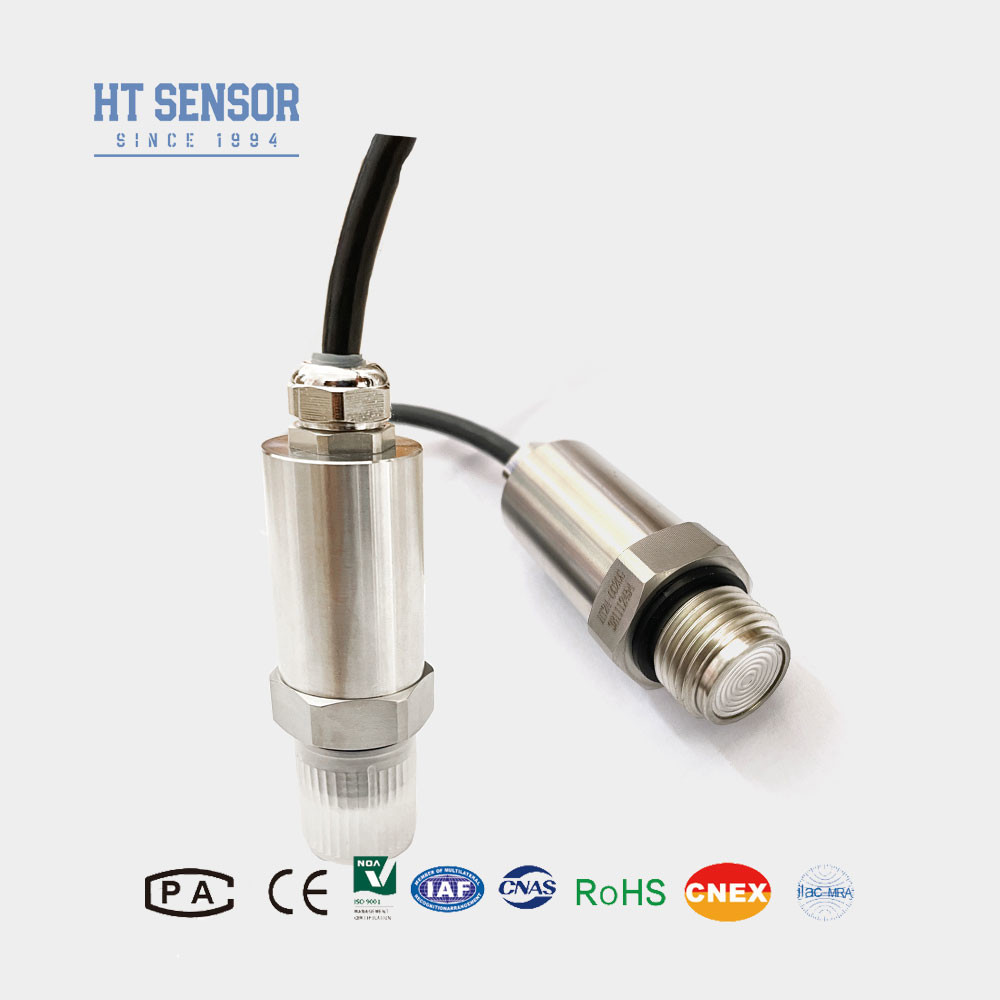

مستشعر ضغط الغشاء المتدفق BPHT24-III لأنواع الضغط المقاس والمطلق والمغلق
مرسل ضغط BPHT24
مقدمة عن مستشعر ضغط الغشاء المتدفق:
مستشعر ضغط الغشاء المتدفق BPHT24 مع غشاء مسطح ملولب هو مستشعر شائع الاستخدام في أنظمة التحكم في التشغيل الآلي الصناعي. يمكنه تحويل إشارات الضغط إلى إشارات كهربائية قياسية. تصميمها الملولب يجعل التثبيت مريحًا للغاية، بينما يوفر هيكل الغشاء المسطح نتائج قياس أكثر استقرارًا. بالإضافة إلى ذلك، يتمتع هذا المستشعر أيضًا بدقة عالية وموثوقية عالية وخصائص أخرى، ويستخدم على نطاق واسع في تطبيقات قياس الضغط المختلفة.
ميزات المنتجلمستشعر ضغط الغشاء المتدفق:
1. خيارات واجهة ضغط مختلفة.
2. مصمم للتطبيقات الصحية لمنع تحجيم الوسط.
3. دقة عالية مع هيكل من الفولاذ المقاوم للصدأ بالكامل.
4. سهل التنظيف.
تطبيقاتلمستشعر ضغط الغشاء المتدفق:
1. مناسب لقياس الغازات والسوائل غير المسببة للتآكل باستخدام 316L.
2. مثالي للصناعات البيئية والكيميائية.
| معلمات الأداء لمستشعر ضغط الغشاء المتدفق | |
| نطاق القياس | 0~35Kpa…~20MPa |
| نوع الضغط | الضغط المقاس، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار& تباطؤ | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| الاستقرار على المدى الطويل | ±0.1%F.S/Year(Typ.) ±0.2%F.S/Year(Max.) |
| انجراف درجة حرارة نقطة الصفر | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| انجراف درجة حرارة النطاق الكامل | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| استجابة التردد | 2.4Khz |
| تعويض درجة الحرارة | 0-70ºC(≤10mpa,customizable) |
| درجة حرارة التشغيل | -20ºC~80ºC |
| درجة حرارة التخزين | -40ºC~120ºC |
| الاهتزاز | 10g,55Hz ~ 2kHz |
| مادة الغلاف | 304,316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| ختم الحلقة O | مطاط الفلور |
| الوزن | ~0.5 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| بروتوكول اتصالات RS485 | 3.6~30V / بطارية | 4 أسلاك |
| بناء الخطوط العريضة لمستشعر ضغط الغشاء المتدفق | |
| البعد | |
| دليل الطلب لمستشعر ضغط الغشاء المتدفق | ||||||||
| BPHT24 | مرسل ضغط | |||||||
| الكود | بناء الخطوط العريضة | |||||||
| IX | عرض مرسل الضغط | IIC/III | عام صناعي/ عرض مرسل الضغط | |||||
| T | مرسل ضغط مقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa or MPa | X: يشير إلى نطاق القياس الفعلي | |||||||
| الكود | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الكود | وصلة الضغط | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | أخرى | |||||||
| الكود | التوصيل الكهربائي | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | إخراج الكابل المختوم | |||||||
| B4 | 2088 غلاف صناعي | |||||||
| B5 | 2088 غلاف صناعي مع شاشة عرض | |||||||
| B6 | أخرى | |||||||
| الكود | نوع الضغط | |||||||
| G | الضغط المقاس | |||||||
| A | الضغط المطلق | |||||||
| S | الضغط المرجعي المختوم | |||||||
الأسئلة الشائعة:
س1: هل أنت شركة تصنيع؟
ج1: نحن شركة تصنيع تتمتع بخبرة تزيد عن 29 عامًا.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM والتصميم المخصص.
س3: ضمان الجودة
ج3: تتمتع منتجاتنا بضمان محدود لمدة 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا. لا يسري هذا الضمان على أي وحدات تم تعديلها أو إساءة استخدامها أو إهمالها.
س4: الشحن والتعبئة
ج4: يتم شحن المنتجات بشكل عام عن طريق Express الدولي بما في ذلك UPS و FedEx و DHL و INT للشحن المدفوع مسبقًا، ويمكن أيضًا استخدام حساب الشحن الخاص بك للتحصيل، والتعبئة القياسية للتصدير، بما في ذلك شهادة الفحص.
س5: اتصل بنا
ج5: لدينا فريق مبيعات نشط وذو خبرة لخدمتك بشأن المسائل الفنية وقضايا العمل. ما عليك سوى ترك رسالة لنا أو النقر فوق الخدمة عبر الإنترنت.
