قابل للتخصيص HENGTONG BP156 4-20MA 0-5V جهاز استشعار الضغط
تفاصيل المنتج
| النموذج رقم: | بي بي 156 | المرفق: | M12*1 |
|---|---|---|---|
| درجة حرارة التعويض: | -10 ~ 70 درجة | مواد الإسكان: | 316 لتر |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| الأصل: | باوجي ، الصين | الرمز السريع: | 9026201090 |
| القدرة على العرض: | 2000 قطعة / شهر | نوع الهيكل: | مزروعة |
| وسط القياس: | سائل أو غاز | درجة الدقة: | 0.25٪، 0.5٪ |
| نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال | تصنيف الملكية الفكرية: | IP65 |
| التخصيص: | متاح -- طلب مخصص | ||
| إبراز |
مستشعر الضغط للتطبيقات الصناعية,جهاز استشعار ضغط قابل للتخصيص ضد الانفجار,جهاز استشعار الضغط 4-20mA |
||
وصف المنتج

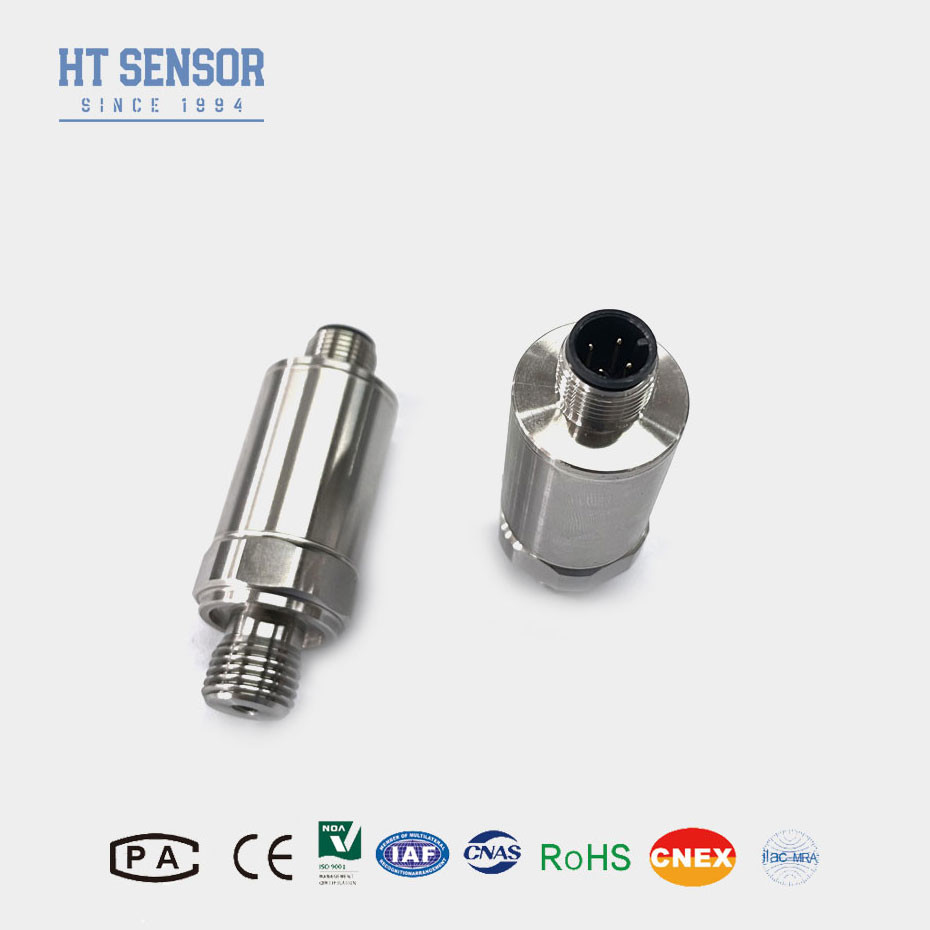

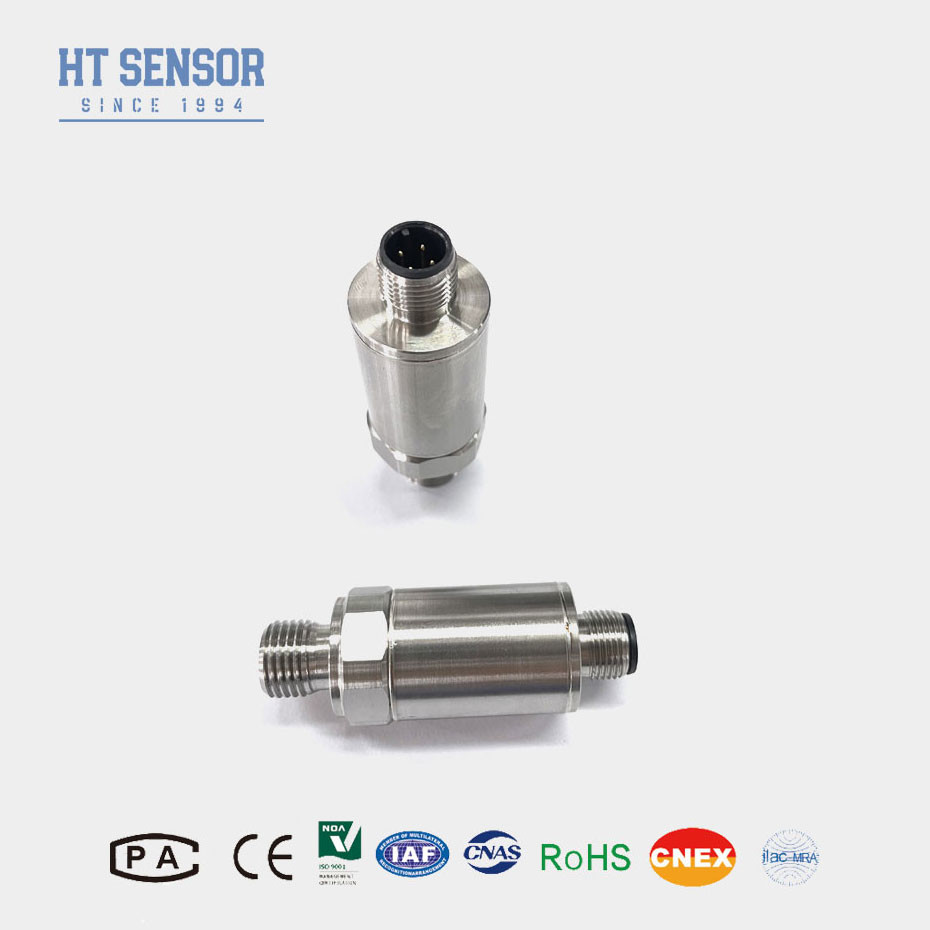

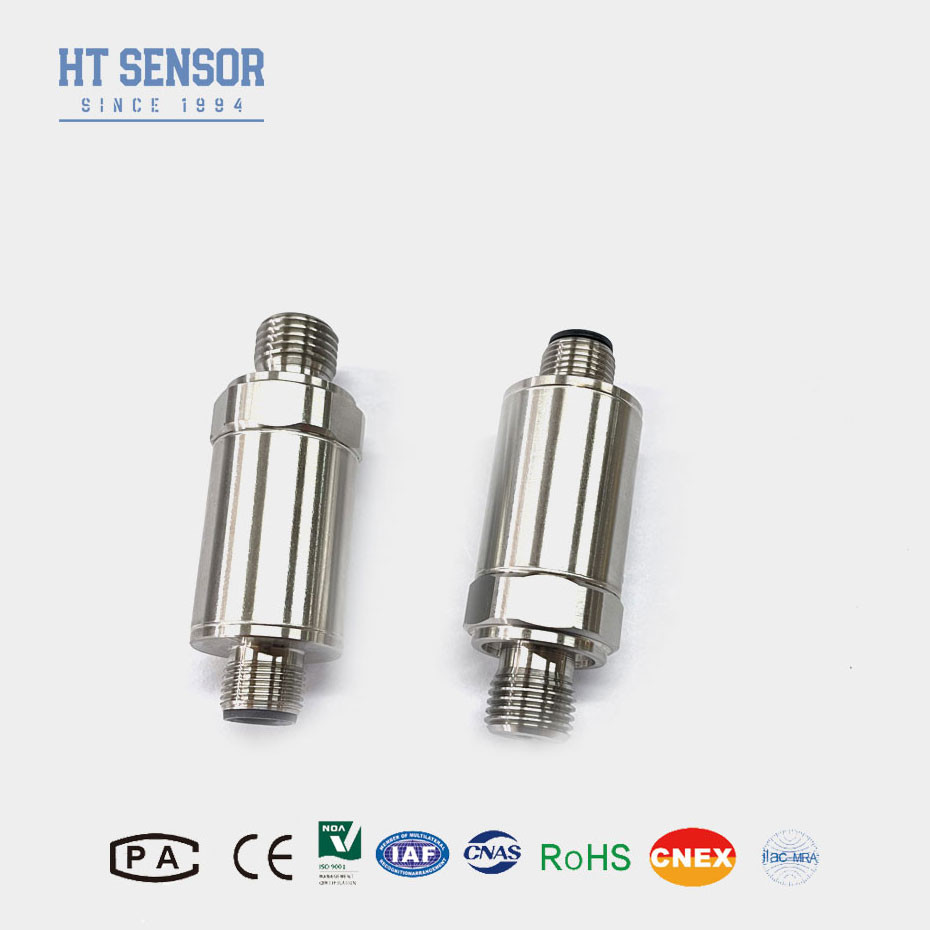

BP156 ناقل الضغط
إدخال مستشعر جهاز نقل الضغط:
مستشعر جهاز إرسال الضغط BP156 يستخدم جوهر غشاء العزل المقاوم للضغط من سلسلة HT من السيليكون المملوء بالزيت كعنصر قياس للإشارة.دائرة معالجة الإشارة تقع داخل غطاء من الفولاذ المقاوم للصدأ، تحويل إشارة جهاز الاستشعار إلى إشارة مخرجة قياسية.والمنتجات النهائية لضمان الأداء المستقر والموثوق به.
جهاز إرسال الضغط من السيليكون الفضفاض يقيس الضغط المقاس بشكل غير مباشر عن طريق قياس تشوه الحجاب الحاجز من السيليكون ويحوله إلى إشارة الكهرباء المقابلة.بسبب طبيعته الخفيفة، ناقل الضغط خفيف الوزن مناسب للتطبيقات المتنقلة أو المؤقتة وسهلة التثبيت والاستخدام في مواقع مختلفة
خصائص المنتج:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
التطبيقات:
1قياس ضغط الغازات السائلة غير الّتي لا تتآكل باستخدام 316L من الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
|
معايير الأداء:
|
|
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
أمثلة اختيار:
| نصائح الطلب: |
1نطاق القياس: تحديد نطاق القياس المطلوب للضغط، أي الحد الأدنى وقيم الضغط القصوى التي يجب قياسها.تأكد من أن نطاق القياس من جهاز إرسال ضغط السيليكون المنتشر المختار يلبي متطلبات التطبيق.
2نوع إشارة الإخراج: تحديد نوع إشارة الإخراج المطلوب، مثل إشارة التناظرية (مثل 4-20mA أو 0-10V) أو إشارة رقمية (مثل RS485 أو Modbus).تأكد من أن نوع إشارة الإخراج من جهاز الإرسال الذي تختاره متوافق مع نظام التحكم الخاص بك أو الجهاز.
3متطلبات الدقة: تحديد دقة قياس الضغط المطلوبة. قد يكون للتطبيقات المختلفة متطلبات دقة مختلفة.اختيار جهاز نقل الضغط السيليكون المنتشر الذي يناسب احتياجات تطبيقك.
4نطاق درجة الحرارة: النظر في نطاق درجة الحرارة من بيئة التطبيق لضمان أن جهاز الإرسال المختار يمكن أن تعمل بشكل صحيح في هذا النطاق درجة الحرارة.
5التوافق مع الوسائط: فهم خصائص الوسائط التي يتم قياسها ، مثل السائل أو الغاز ، وضمان أن جهاز نقل الضغط المنتشر من السيليكون المنتشر المختار متوافق مع تلك الوسائط.
6طريقة التثبيت: حدد طريقة تثبيت جهاز الإرسال، مثل تثبيت الشريط أو تثبيت الخيوط أو طرق أخرى. تأكد من أن جهاز الإرسال الذي تختاره يطابق احتياجات التثبيت الخاصة بك.
7الحماية: النظر في متطلبات مستوى الحماية من بيئة التطبيق، مثل مستويات مقاومة للماء والانفجار.اختيار ناقل ضغط السيليكون المنتشر الذي يلبي المتطلبات.
8- الشهادة والمعايير: معرفة ما إذا كان جهاز الإرسال المختار يتوافق مع متطلبات الشهادة والمعايير ذات الصلة ، مثل شهادة CE ، توجيه RoHS ، إلخ.
9اختيار الموردين: اختيار المورد الموثوق به سمعة جيدة وخدمة بعد البيع الموثوق بها لضمان جودة المنتج ودعم ما بعد البيع

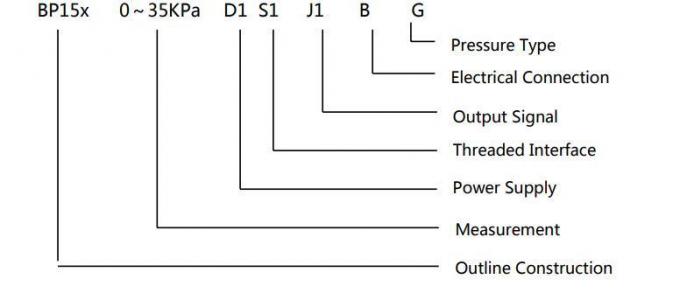

| دليل الطلب: | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||

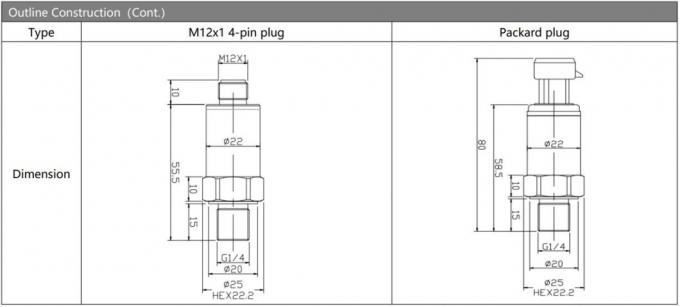

| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 20MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
