| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | BP93420DII |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420DII | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | الوزن: | ~ 0.45 كجم |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | الرمز السريع: | 9026201090 |
| النوع: | فرق الضغط المرسل | نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر |
| وسط القياس: | سائل | الدقة: | 0.25٪، 0.5٪ |
| نطاق الضغط: | 0-10kpa...~2MPa | تصنيف الملكية الفكرية: | IP65 |
| إبراز: | الحجاب الحاجز الارسال الضغط التفاضلي,SS316L ناقل الضغط التفاضلي,مقياس المستوى جهاز نقل الضغط التفاضلي,SS316L Differential Pressure Transmitter,Level Measurement Differential Pressure Transmitter |
||

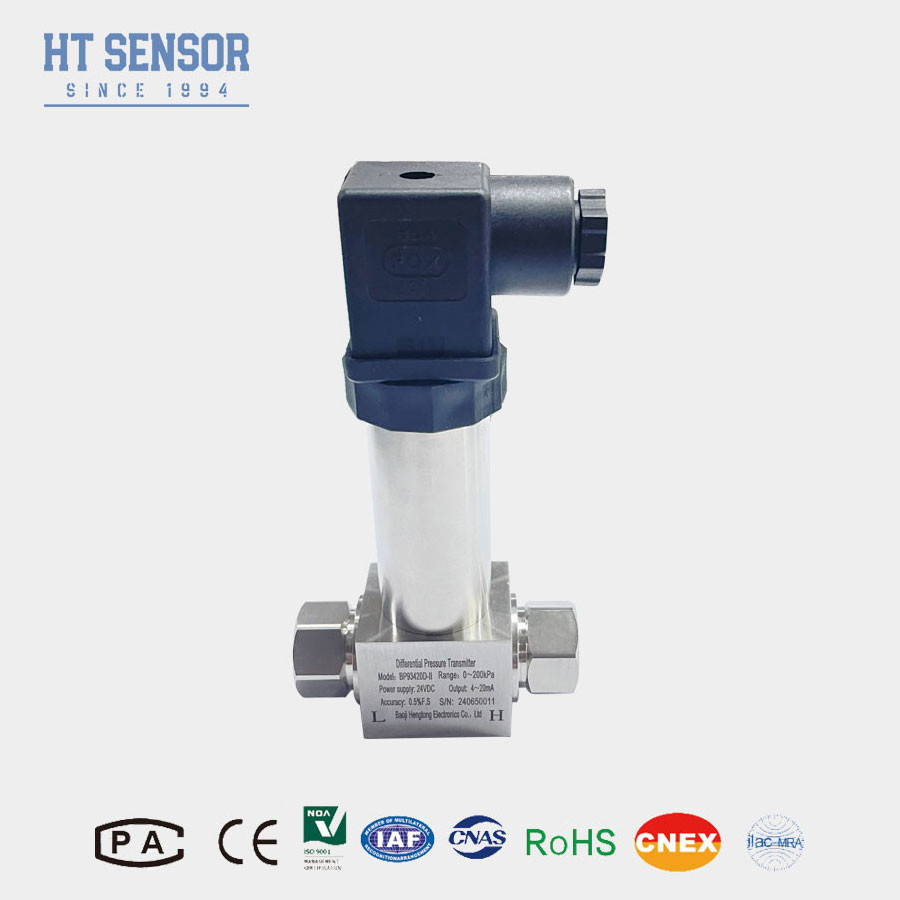

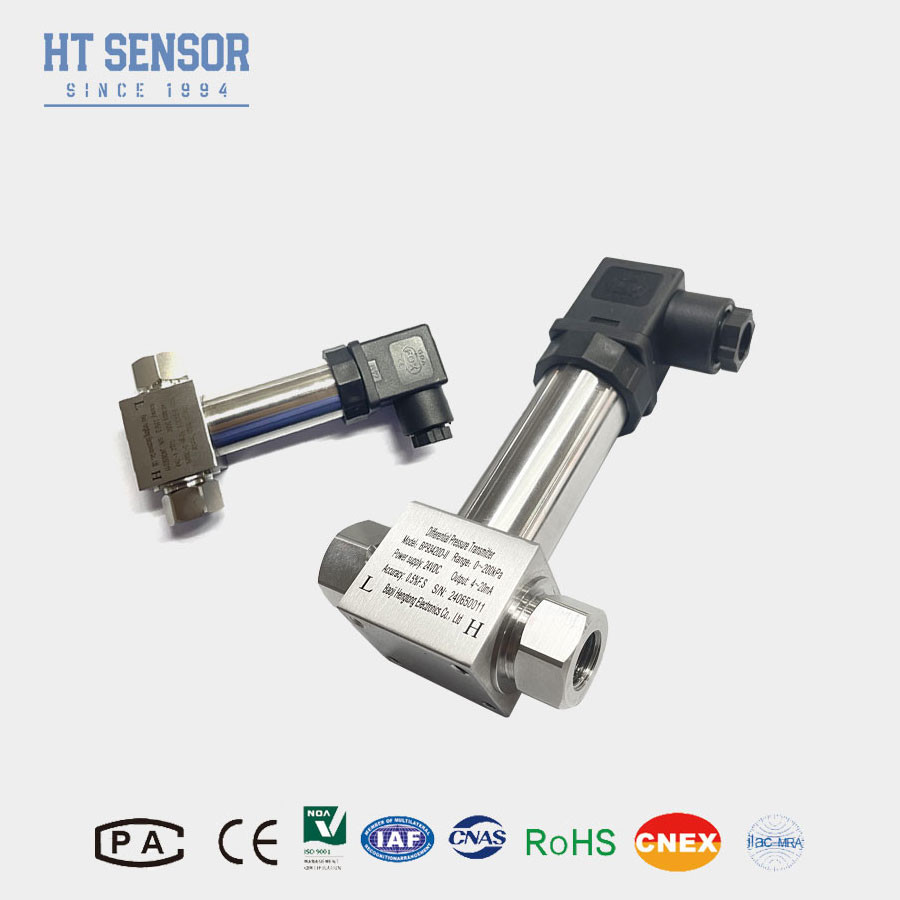

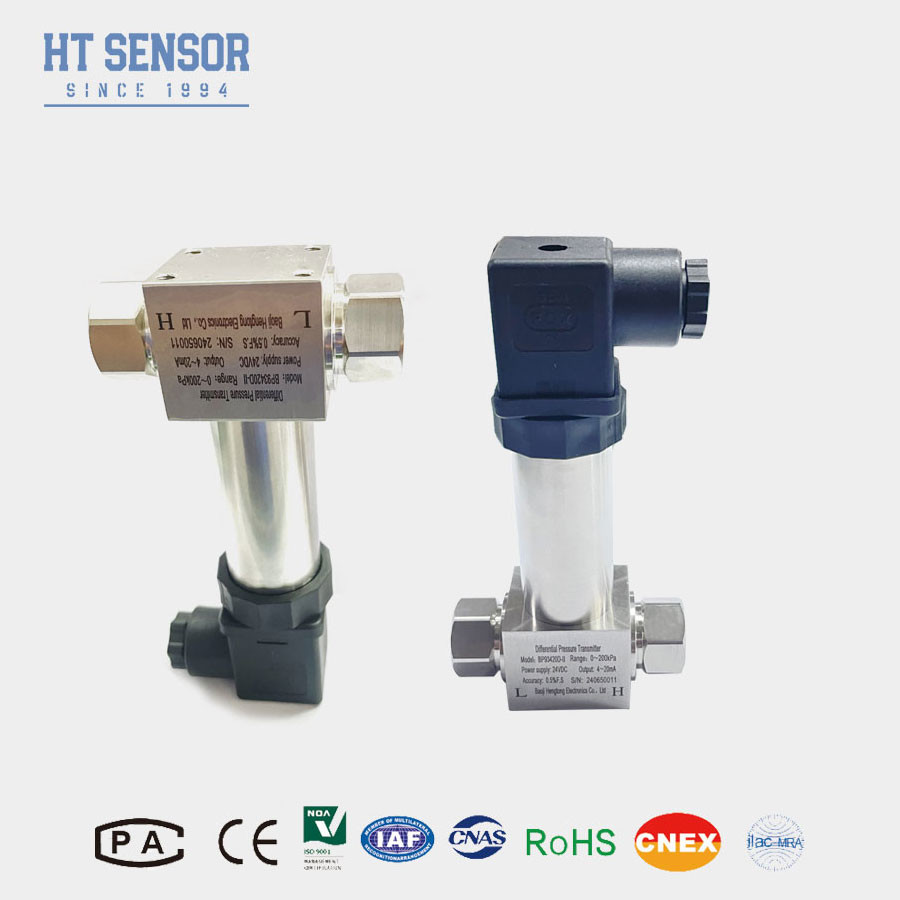

BP93420Dالثانيدمختلفة(ب)إعادة تأهيلTمُرسِلُ الفدية
إدخال جهاز نقل الضغط التفاضلي:
BP93420DIIناقل الضغط التفاضلييتم تجميعها بواسطة المقاوم للطفرات-جهاز استشعار الضغط التفاضلي من السيليكون، والبيت هوالفولاذ المقاوم للصدأالهيكل ناقل الضغط التفاضليمقاوم للرطوبة والماء ومقاوم للتآكل. يمكن أن يعمل في البيئات القاسية والظروف الخارجية. جهاز الإرسال لديه حجم صغير ووزن خفيف،والتي يمكن تركيبها على خط أنابيب العملية ودعمها. بالمقارنة مع أجهزة الإرسال التي تتطلب قاعدة أو دعامة، فإنه يقلل إلى حد كبير من تكاليف التثبيت والصيانة أو متصلة من خلال أنبوب.
خصائص المنتج:
1هيكل الحجاب الحاجز SS316L
2سهل التثبيت
3يمكن ضبط نقطة الصفر والمساحة الكاملة للمنتج من الخارج
4مع حماية الدائرة القصيرة وحماية القطبية العكسية
5مقاومة للصدمات، مضادة للهزات، مضادة للتوافق الكهرومغناطيسي
التطبيقات:
1.اختبار ومراقبة العمليات الصناعية
2.قياس ومراقبة المستوى
3.متاحة للأوكسجين، CO2، النيتروجين،بخار الغاز
4اختبار الضغط في الأنابيب
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa، 0-20KPa) 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسط المقاس متوافق مع أجزاء المنتج المتصلة.
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت ، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
| النظام الدليل | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
