جهاز استشعار ضغط الحجاب الحاجز BP93420-IIIQ مثالي لاختبار ضغط السائل
Product Details
| النموذج رقم: | BP93420-IIIQ | إمدادات الطاقة: | 12-36 فولت تيار مستمر |
|---|---|---|---|
| أخرج: | 4-20mA مع شاشة LCD أو LED | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| النطاق: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال | نوع الهيكل: | مستشعر ضغط الحجاب الحاجز |
| وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | متاحة OEM و ODM |
| إبراز |
مستشعر ضغط الحجاب الحاجز السائل,مستشعر ضغط الحجاب الحاجز BP93420-IIIQ |
||
Product Description

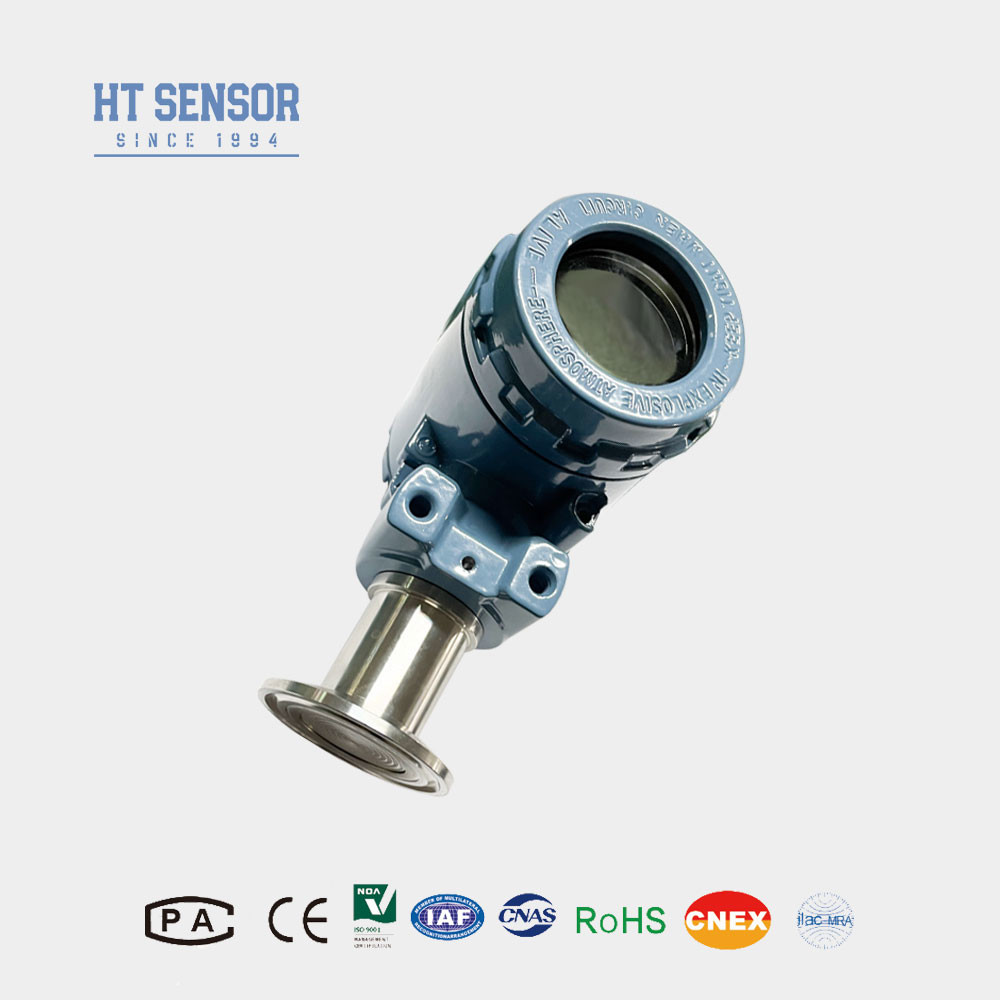

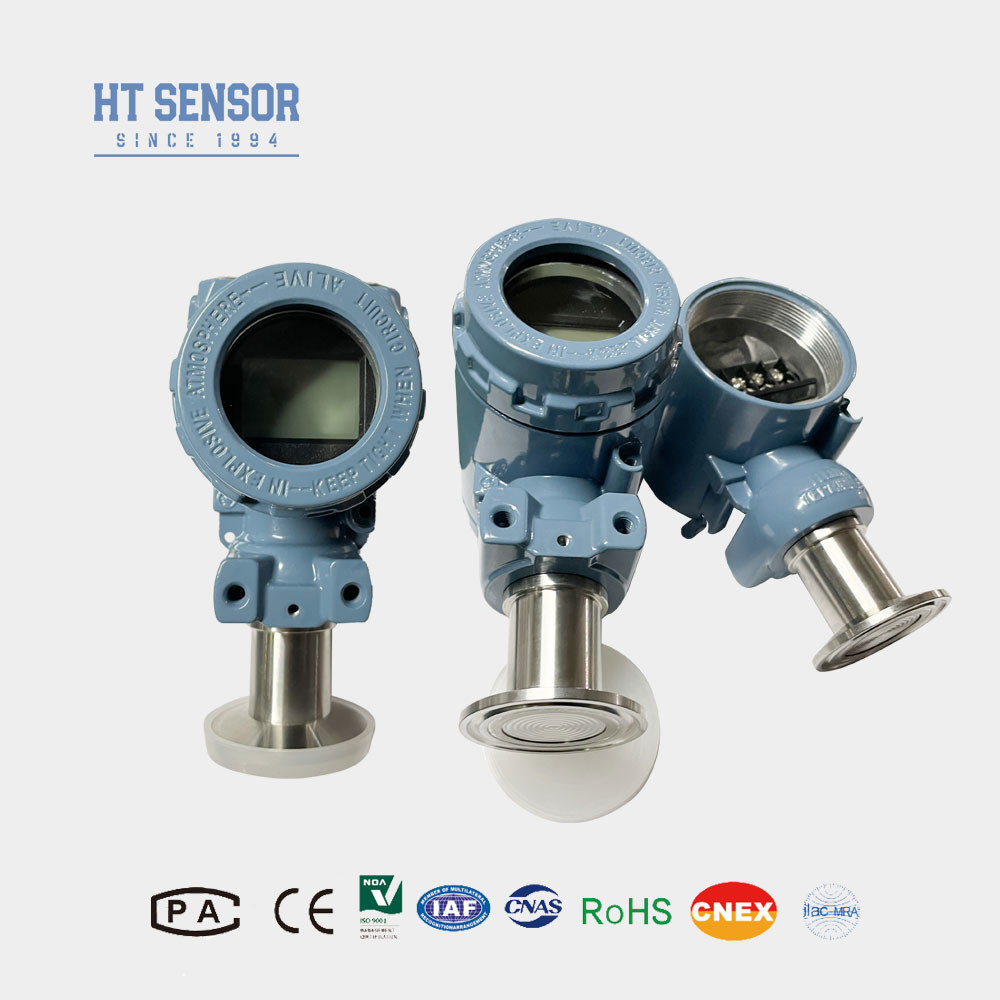

جهاز استشعار ضغط الحجاب الحاجز BP93420-IIIQ مثالي لاختبار ضغط السائل
جهاز نقل الضغط BP93420-IIIQ
إدخال جهاز استشعار ضغط الحجاب الحاجز:
جهاز إرسال جهاز استشعار الضغط BP93420-IIIQ هو محاكاة لجهاز إرسال الضغط ، باستخدام بنية فيلم مسطحة ، مما يزيد من مساحة الاتصال مع الوسط. نطاق درجة الحرارة الواسع ،القدرة القوية على الإفراطمقاومة قوية للتآكل، تطبيق واسع. بنية بسيطة، سهلة التنظيف، مناسبة بشكل خاص لقياس ضغط الطعام السائل.
| معايير الأداءمنجهاز استشعار ضغط الحجاب الحاجز | |
| نطاق القياسجهاز استشعار ضغط الحجاب الحاجز | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| التهاب النفس | ≤0.1%FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((معتاد) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم |
خصائص المنتججهاز استشعار ضغط الحجاب الحاجز:
- 1نطاق قياس واسع، خيارات مختلفة لواجهات الضغط
- 2خيارات إشارة الخروج المتنوعة
- 3. قابل للتعديل الصفر والكامل
- 4دقة عالية، العديد من اتصالات العملية العقيمة
تطبيقاتجهاز استشعار ضغط الحجاب الحاجز:
- 1مناسبة لقياس الغازات السائلة غير السامة مع 316L.
- 2تستخدم في المعالجة العفوية في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية وغيرها.
- 3تستخدم في صناعات الورق والكيماويات ، وكذلك في مستوى مياه الصرف الصحي وقياس ضغط خزان المشروبات ، مناسبة لأنظمة التحكم الهيدروليكية والهوائية.
| إشارة الخروج ofجهاز استشعار ضغط الحجاب الحاجز | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلبfجهاز استشعار ضغط الحجاب الحاجز |
- 1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع الجزء الذي يلامس المنتج.
- 2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
- 3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
- 4لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
- 5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
- 6طول الكابل الافتراضي هو 1.5m وهناك ثلاثة أنواع من المواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة، يمكن استخدام مواد الكابل البولي إيثيلين.إذا كنت بحاجة إلى مواد مختلفة للأسلاك، من فضلك حدد ذلك في نموذج الطلب.
- 7في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلبجهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
