| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | BPHT24-IX |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BPHT24-IX | النطاق: | 0-10kpa~35Mpa |
|---|---|---|---|
| انتاج |: | 4-20mA /0-10vdc | الوزن: | 0.2 كجم |
| مواد الإسكان: | 304 | نوع الضغط: | يمكن أن يكون G / A / S |
| العلامة التجارية: | HTsensor | وسط القياس: | سائل |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | متاحة |
| إبراز: | جهاز استشعار ضغط الحجاب الحاجز من الفولاذ المقاوم للصدأ,Biopharmaceutical Industry Flush Diaphragm Pressure Sensor |
||

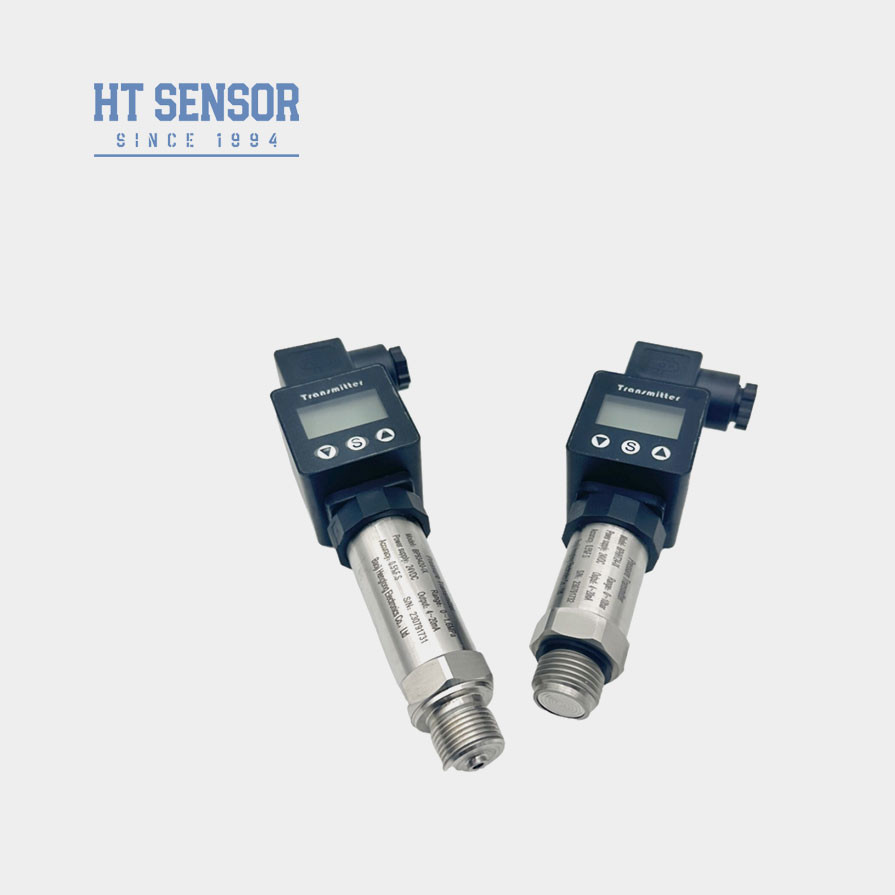

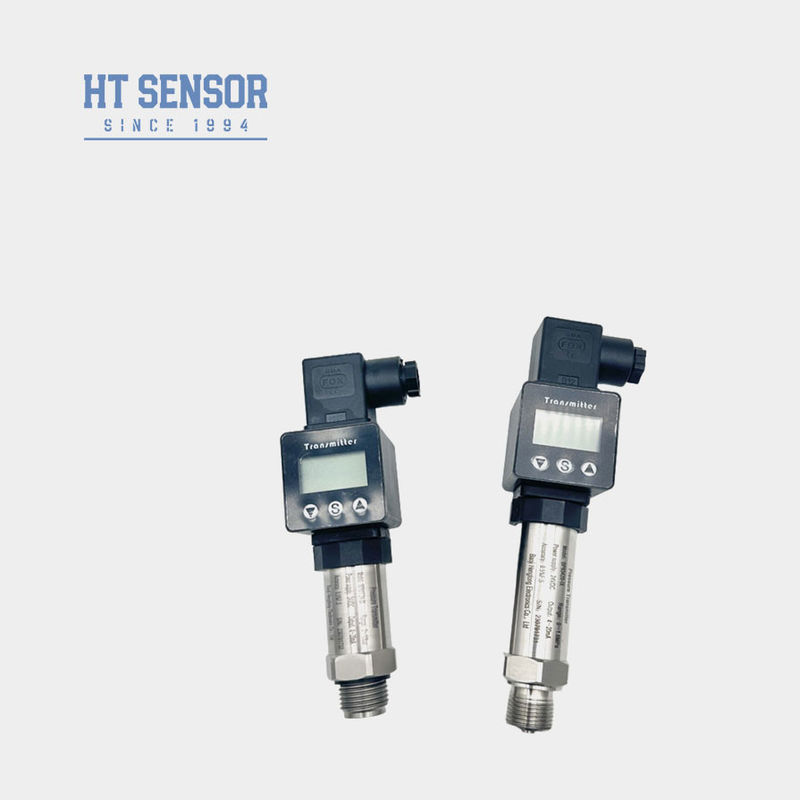

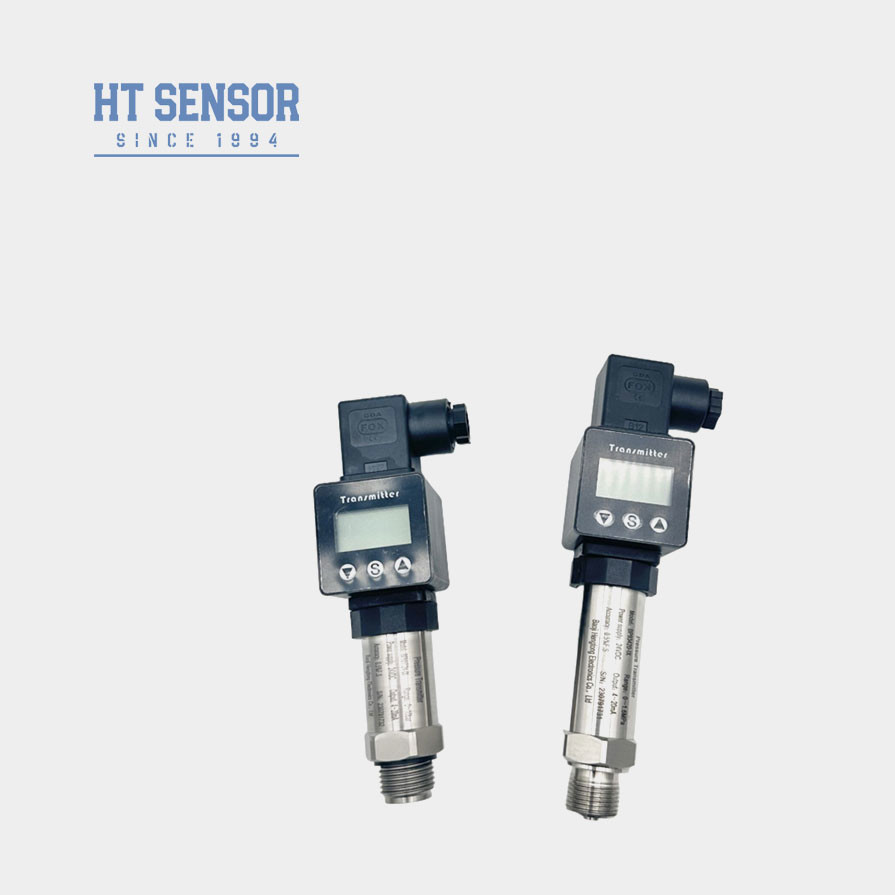

جهاز نقل الضغط BPHT24-IX
إدخال جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز:
BPHT24 - IX جهاز استشعار ضغط الحجاب الحاجز المسطح جهاز إرسال يشعر بإشارة الضغط ، باستخدام الدائرة المتكاملة يحول الإشارة إلى معالجة إشارة الإخراج القياسية.هذا جهاز نقل الضغط يستخدم بشكل رئيسي في الأماكن ذات الظروف الصحية العالية، مثل الصناعات الغذائية والطبية وغيرها، لضمان أن أداء الوسيط لا يتأثر بالتلوث أثناء عملية قياس الضغط.يمكن أن تتعاون مع شاشة LCD أو شاشة LED، في الوقت المناسب فهم حالة ضغط المجال.
خصائص المنتجمن جهاز استشعار ضغط الحجاب الحاجز:
1خيارات مختلفة لمواجهة الضغط
2مصممة للتطبيقات الصحية لمنع التوسع المتوسط.
3دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
4من السهل تنظيفه، الشاشة
| معايير الأداءمن جهاز استشعار ضغط الحجاب الحاجز: | |
| نطاق القياس | 0~35Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| دليل الطلب | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| T | ناقل الضغط المقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
أسئلة وأجوبة
س1: هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
