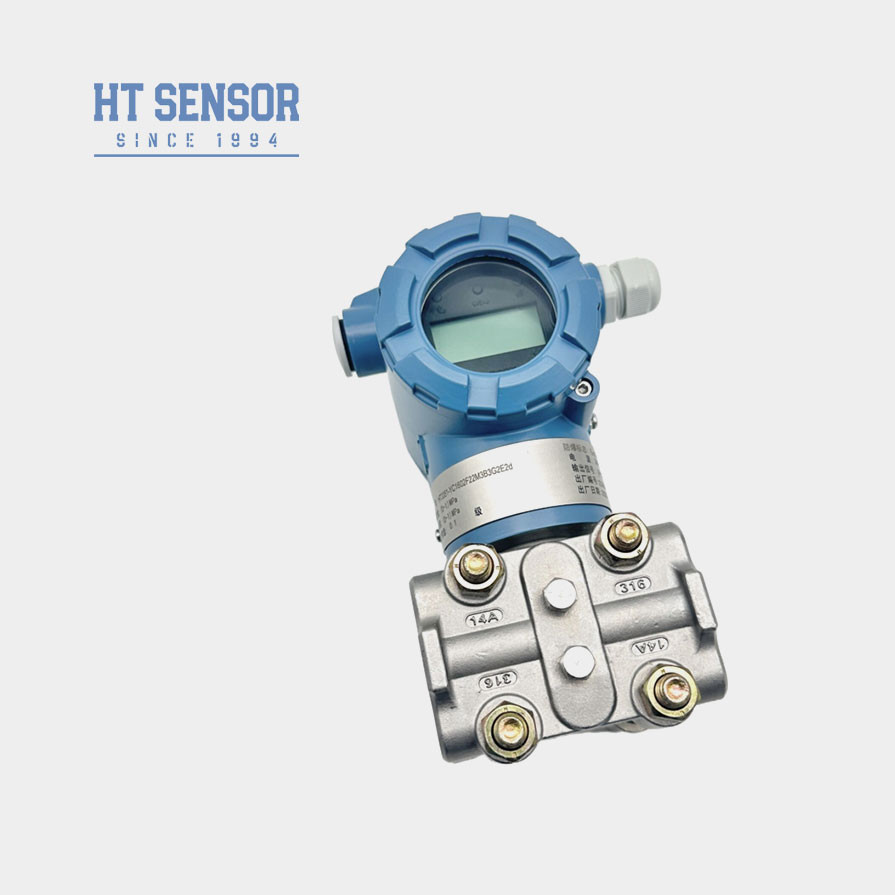

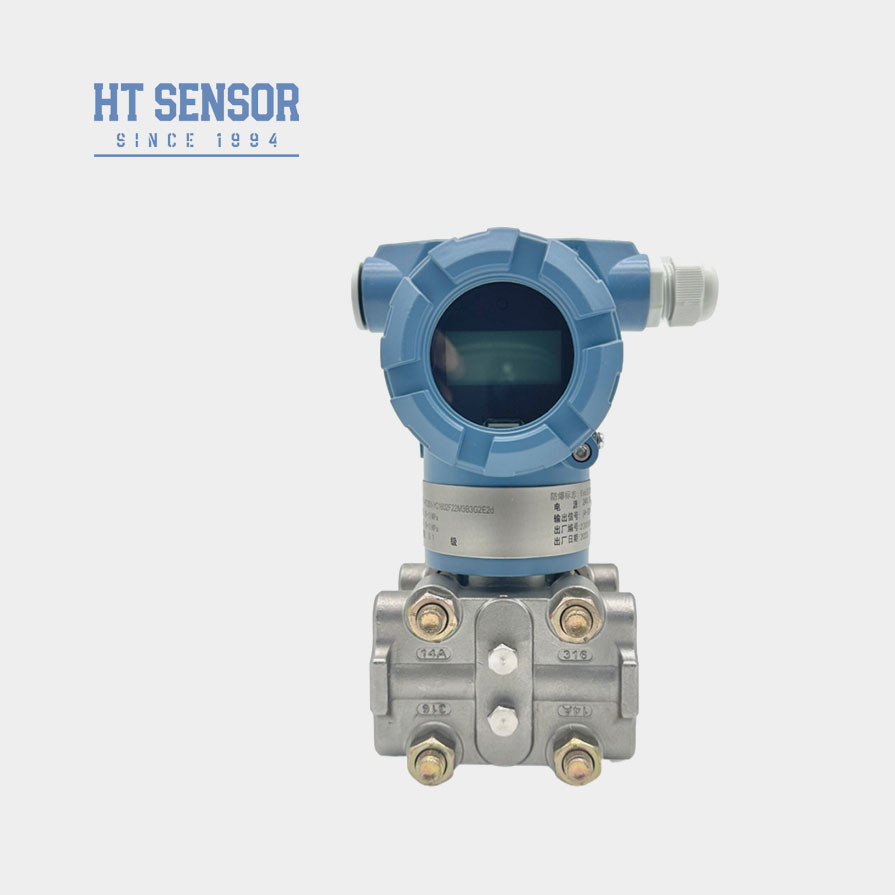

مرسل ضغط تفاضلي BPHT3351 لسهولة التركيب والتصميم المدمج مستشعر ضغط
Product Details
| النموذج رقم: | BPHT3351 | إمدادات الطاقة: | 15 ~ 45VDC |
|---|---|---|---|
| الوزن: | 3.6 كجم | الاستقرار: | +-0.2% في السنة |
| نوع الضغط: | الضغط التفاضلي | المواصفات: | 500PA~200kpa |
| الأصل: | الصين | النوع: | الارسال الضغط التفاضلي بالسعة |
| وسط القياس: | غاز | درجة الدقة: | 0.1٪ |
| تصنيف الملكية الفكرية: | IP65 | ||
| إبراز |
سهولة التثبيت ناقل الضغط التفاضلي,BPHT3351 ناقل الضغط التفاضلي,جهاز نقل الضغط التفاضلي المدمج,BPHT3351 Differential Pressure Transmitter,Compact Design Differential Pressure Transmitter |
||
Product Description
إدخال ناقل ضغط التفاضل السعة:
BPHT3351 جهاز نقل ضغط تفاضلي سعةجهاز استشعار، الضغط أو الضغط التفاضلي سيجعل قيمة سعة جهاز الاستشعار تتغير، الإشارة التناظرية التي يتم إنشاؤها بعد تحويل AD ، إلى إشارة رقمية يتم إرسالها إلى المعالجة الدقيقة ،بعد محاسبة المعالج الدقيق ومخرج المعالجة إشارة رقمية، بعد تحويل DA إلى دائرة التحكم في التيار ، تحولت إلى إشارة خروجا التيار التناظري 4 ~ 20mA.
خصائص المنتجمن جهاز نقل ضغط تفاضلي سعة:
1.يعتمد جهاز الإرسال تصميم هيكل الفولاذ المقاوم للصدأ، وهيكل مضغوط وسهل التثبيت.
2بعد تعويض الحرارة الصارمة وفحص الشيخوخة، لضمان الأداء المستقر والموثوق به.
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقاتمن جهاز نقل ضغط تفاضلي سعة:
1مناسبة لقياس ضغط التفاضل من الغازات أو السوائل المختلفة في خطوط أنابيب الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
3قياس الضغط لخطوط الأنابيب وغرف الأفران
| الناتج | الخروج التناظري: سلكان 4-20mADC |
| الخروج الرقمي: اثنين من الأسلاك 4-20mADC وتضمين إشارة رقمية متغيرة متوافقة مع HART | |
| إمدادات الطاقة | فولتاج التغذية 12.5-45VDC |
| الحد الأقصى للحمل | أقصى مقاومة الحمل Rmax في الحلقة التي تقرر بواسطة فولتاج التغذية، انظر الرسم التالي. بروتوكول هارت يتطلب مقاومة الحمل لا تقل عن 250Ω،لا تزيد عن 600Ω |
| مسافة الاتصال | أقصى 1.5 كيلومتر، الاتصالات متعددة العناوين يمكن أن تربط 15 جهاز إرسال ذكي أقصى. |
| العرض | 4 شاشات رقمية، 5 أرقام شاشة LCD، نوع مؤشر. |
| مقاومة للانفجار | ExiaIICT5، نوع مكافحة الانفجار |
| الصفر المتحرك | يمكن تحويل إيجابي أو تحويل سلبي، ولكن لا يمكن تجاوز القيمة القصوى |
| الحرارة | درجة الحرارة المحيطة -40-85°C ((عند اختيار شاشة LCD: -20-70°C) |
| درجة حرارة متوسطة | -40 ≈ 104 درجة مئوية |
| الضغط الثابت والضغط الزائد من جانب واحد | 3.45KPa ((الضغط المطلق) ∙31.2MPa ((الضغط المقياس) |
| الرطوبة النسبية | 5 ٪ 98 ٪ RH |
| وقت التشغيل | أقل من 5 ثواني |
| تغيير القدرة | أقل من 0.16 سم3 |
| ضبط الرطوبة | 0.20 25 ثانية |
| إنذار عن عطل | إذا حدث عطل، وظيفة التشخيص التلقائي سوف الخروج 3.9 أو 21.0mA |
| حماية التكوين | لتجنب البيانات يتم تعديلها عشوائيا، يمكن استخدام البرمجيات أو حماية مفتاح قفل البيانات سجل |
مبدأ العملمن جهاز نقل ضغط تفاضلي سعة:
كما هو مبين في مبدأ العمل، فإن الضغط الخارجي أو الضغط التفاضلي سوف يسبب بعض التغيير في قيمة سعة المستشعر.سوف تتغير إلى إشارة التردد، والتي يتم إرسالها إلى المعالجة الدقيقة.
الحساب بواسطة المعالجة الدقيقة ، سيتم إخراج إشارة التحكم الحالية إلى دائرة التحكم الحالية ، وتحويلها إلى تيار تشبيه 4-20mA
في هذه الأثناء، الميكرو معالج مسؤول عن الإجراءات التفاعلية وغيرها من الإجراءات (عرض وإعداد).منفذ الاتصال المستخدمة للاتصالات الرقمية يحتاج إلى منفذ خاص من شركتناوحدة (هارت) ستقوم بتنفيذ الاتصالات عبر جهاز (هارت)
طرق القياسمن جهاز نقل ضغط تفاضلي سعة:
قياس مستوى السائل:
في قياس تدفق السوائل، يجب أن يتم اختراق صنابير الضغط على جانب قناة العملية لتجنب الرواسب من السوائل.يجب تركيب جهاز الإرسال بجانب أو تحت صنابير الضغط، لمنع تفريغ فقاعات الهواء في قناة العملية.
