| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | HT-IQT |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | HT-IQT | النطاق: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال |
|---|---|---|---|
| نوع الأسلاك: | دبابيس كوفار بأربعة أسلاك أو مطلية بالذهب | وسط القياس: | الغاز السائل وما إلى ذلك |
| إمداد: | 1.5 مللي أمبير | ضياء: | 50.4 ملم |
| الحرارة: | -30~125 | انتاج |: | إشارة بالسيارات |
| الرمز السريع: | 9026209090 | نوع إشارة الخرج: | نوع التناظرية |
| المواد: | الفولاذ المقاوم للصدأ | التخصيص: | طلب مخصص |
| إبراز: | جهاز استشعار ضغط السيليكون عالي الحرارة جهاز استشعار ضغط السيليكون,HT-IQT Silicon Pressure Sensor |
||

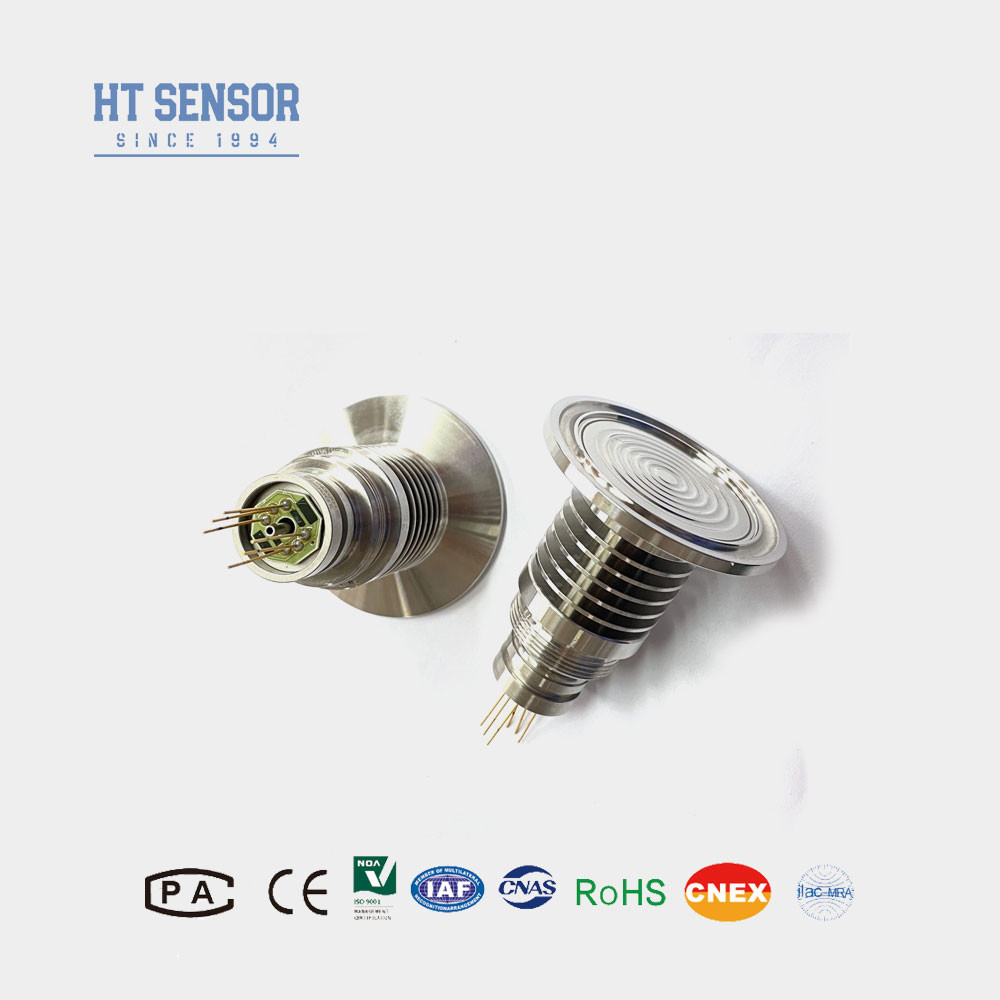

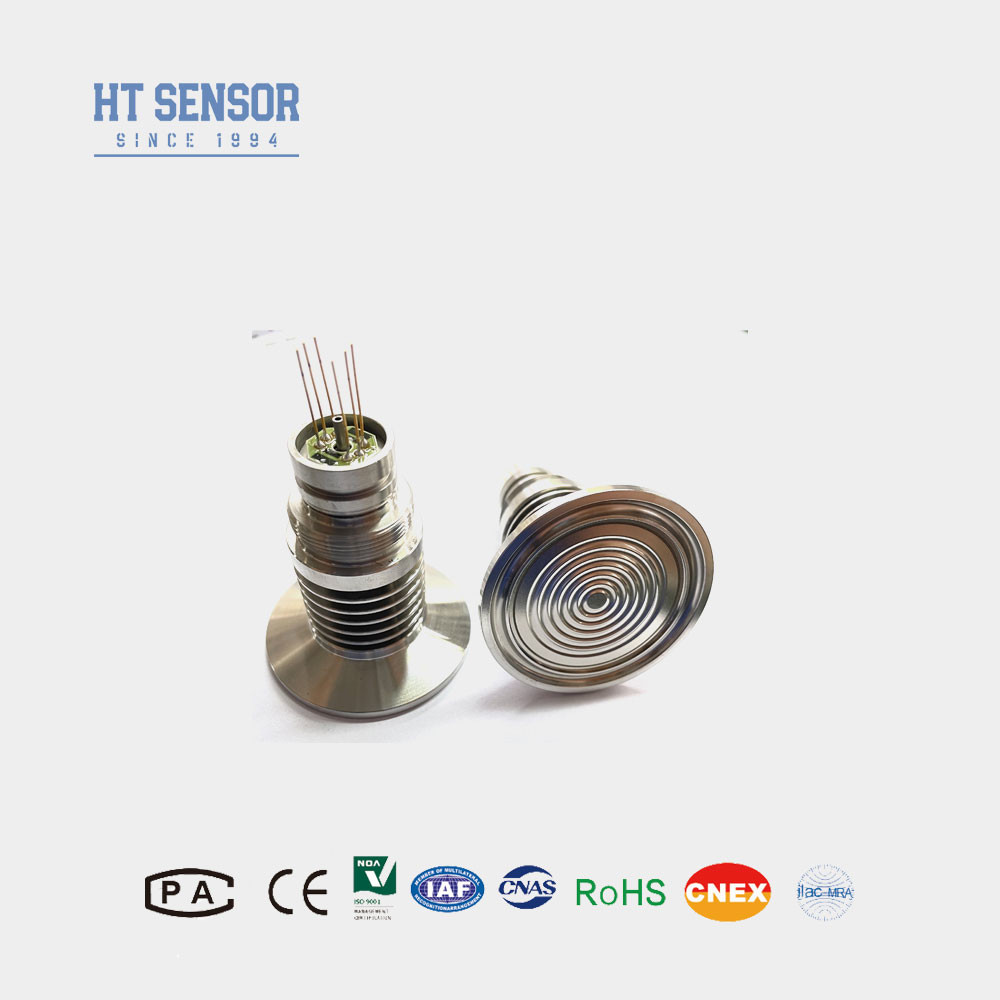

جهاز استشعار الضغط الوقائي للسيليكون HT-IQT
إدخال جهاز استشعار الضغط من السيليكون:
HT-IQT هو جهاز استشعار ضغط الحجاب الحاجز مع رقاقة السيليكون الواسعة الانتشار عالية درجة الحرارة مستقرة للغاية. الرقاقة الحساسة لا تلامس مباشرة الوسط المقاس.يتم نقل الضغط إلى رقاقة حساسة من خلال الحجاب الحاجز من الفولاذ المقاوم للصدأ وزيت السيليكون الختم، ويتغير جسر المقاومة للشريحة ، مما يؤدي إلى تغيير في الجهد ، وتغيرات الجهد إلى مستوى الميلي فولت. هذا المنتج هو هيكل مشبك درجة حرارة عالية ،سهلة التنظيف لن تنتج التبلور في نهاية الخيطمن السهل تنظيفه، من السهل تثبيته، وموثوق به عالية. مناسبة للصناعات الغذائية والصحية وغيرها.
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | |||||
| نطاق القياس | مقاس ((G) | 35 كيبا 100 كيبا 200 كيبا 350 كيبا 1000 كيبا 2000 كيبا | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 220 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
