صناعة المواد الغذائية والمشروبات جهاز استشعار ضغط السيليكون عالية درجة الحرارة HT-IQT
Product Details
| نموذج لا.: | HT-IQT | يتراوح: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال |
|---|---|---|---|
| نوع الأسلاك: | دبابيس كوفار بأربعة أسلاك أو مطلية بالذهب | قياس وسيط: | الغاز السائل وما إلى ذلك |
| إمداد: | 1.5ma | ديا: | 50.4 ملم |
| درجة حرارة: | -30~125 | الإخراج: | إشارة بالسيارات |
| رمز HS: | 9026209090 | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | طلب مخصص |
| إبراز |
جهاز استشعار ضغط السيليكون عالي الحرارة جهاز استشعار ضغط السيليكون,HT-IQT Silicon Pressure Sensor |
||
Product Description
مستشعر ضغط السيليكون عالية درجة الحرارة في صناعة الأغذية والمشروبات

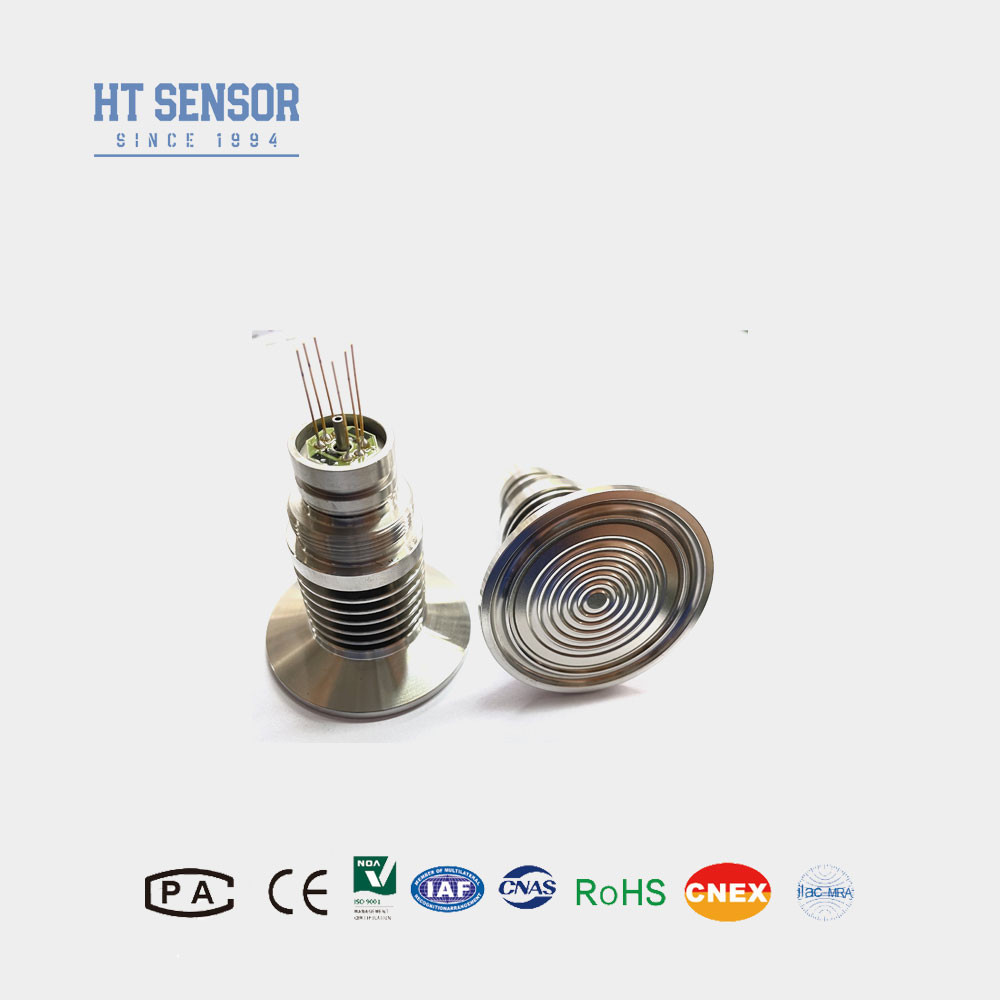

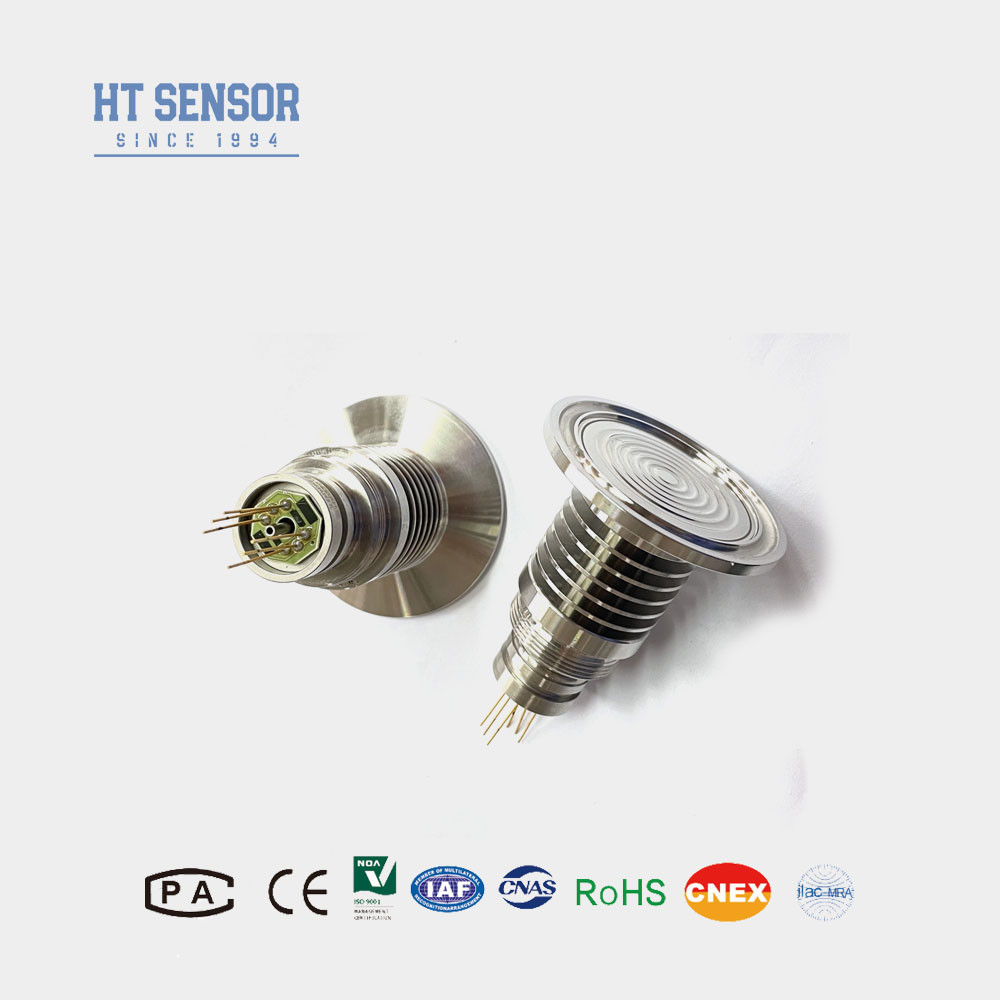

جهاز استشعار الضغط الوقائي للسيليكون HT-IQT
إدخال جهاز استشعار الضغط من السيليكون:
HT-IQT هو جهاز استشعار ضغط الحجاب الحاجز مع رقاقة السيليكون الواسعة الانتشار عالية درجة الحرارة مستقرة للغاية. الرقاقة الحساسة لا تلامس مباشرة الوسط المقاس.يتم نقل الضغط إلى رقاقة حساسة من خلال الحجاب الحاجز من الفولاذ المقاوم للصدأ وزيت السيليكون الختم، ويتغير جسر المقاومة للشريحة ، مما يؤدي إلى تغيير في الجهد ، وتغيرات الجهد إلى مستوى الميلي فولت. هذا المنتج هو هيكل مشبك درجة حرارة عالية ،سهلة التنظيف لن تنتج التبلور في نهاية الخيطمن السهل تنظيفه، من السهل تثبيته، وموثوق به عالية. مناسبة للصناعات الغذائية والصحية وغيرها.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
- التكنولوجيا المتقدمة وتغليف غطاء من الفولاذ المقاوم للصدأ 316L
- تعويض درجة الحرارة وتصحيح النقطة الصفرية من خلال فيلم سميك
- الدائرةالموثوقية المتميزة، قابلية التكرار، والاستقرار
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- صناعة الأغذية والمشروبات
- صناعة الأدوية
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة 100 ملم.
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | |||||
| نطاق القياس | مقاس ((G) | 35 كيبا 100 كيبا 200 كيبا 350 كيبا 1000 كيبا 2000 كيبا | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 220 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |
| البعد |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
2أثناء عملية تجميع السكن ، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة قيد الاختبار غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لتجنب تشوه الحجاب الحاجز أو ثقبها وتلف القلب.
5أبقي منفذ الضغط في قلب القياس مفتوحاً للجو لمنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في قلب القياس.
6إذا تغير أي دبوس، الرجوع إلى الملصق على السلك الأساسي الفعلي.
