316L الصلب المقاوم للصدأ التوافقية الحجاب الحاجز السيليكون جهاز استشعار الضغط
Product Details
| نموذج لا.: | HT24 | خيط: | G1/2 M20*1.5 |
|---|---|---|---|
| نوع الأسلاك: | دبابيس كوفار بأربعة أسلاك أو مطلية بالذهب | قياس وسيط: | الغاز والسائل |
| يتراوح: | 0-10kpa~20mpa | قوة: | 1.5ma |
| حزمة النقل: | كرتون | علامة تجارية: | (هينغتونغ) |
| أصل: | باوجى، الصين | يكتب: | مستشعر ضغط التنظيف المقاوم للضغط |
| ل: | جهاز إرسال ضغط تدفق السيليكون المنتشر | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | 316L من الفولاذ المقاوم للصدأ | التخصيص: | تصنيع المعدات الأصلية |
| إبراز |
مستشعر ضغط السيليكون من الفولاذ المقاوم للصدأ 316L,متوافقية مستشعر الضغط السيليكوني,جهاز استشعار الضغط السيليكوني,Compatibility Silicon Pressure Sensor,Flush Diaphragm Silicon Pressure Sensor |
||
Product Description
316L الصلب المقاوم للصدأ التوافقية الحجاب الحاجز السيليكون جهاز استشعار الضغط
جهاز استشعار الضغط الصلب للسيليكون HT24
إدخال جهاز استشعار الضغط السيليكوني:

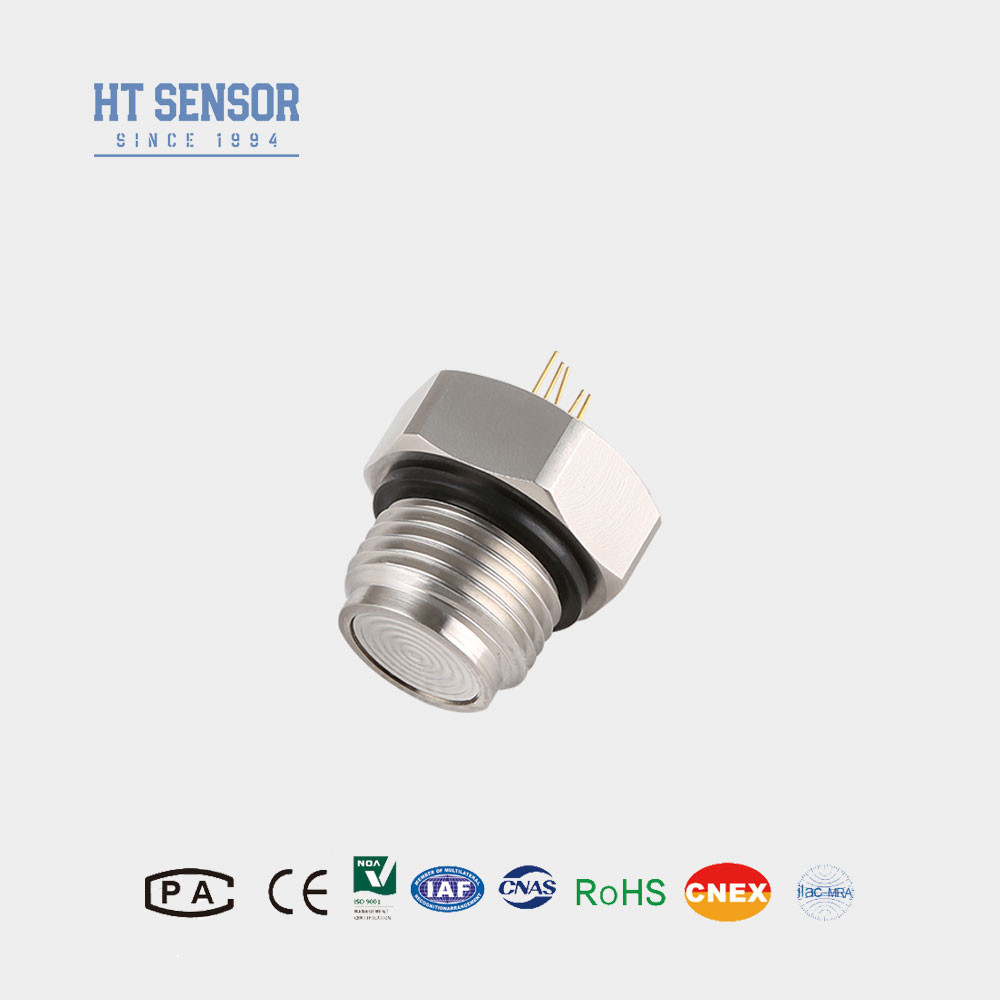

HT24 هو جهاز استشعار ضغط الحجاب الحاجز مع شريحة السيليكون المنتشرة المستقرة للغاية. الشريحة الحساسة لا تتلامس مباشرة مع الوسط المقاس.يتم نقل الضغط إلى الشريحة الحساسة من خلال الحجاب الحاجز من الفولاذ المقاوم للصدأ وتختم زيت السيليكون. هذا المنتج هو هيكل الحجاب الحاجز المسطح مع خيط ، G1/2 M20 * 1.5 1/2NPT هو الخيط الأكثر استخدامًا. سهل التنظيف ، عالية الموثوقية. مناسبة للأغذية والصحة وغيرها من الصناعات.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون ذو الحجاب الحاجز:
- باستخدام التكنولوجيا المتقدمة و 316L هيكل الفولاذ المقاوم للصدأ، جنبا إلى جنب معمواد مثل التيتانيوم و هاستيللوى للشاشة
- استخدام دوائر فيلم سميك لتعويض درجة الحرارة والنقطة الصفرية تصحيح.
- الموثوقية المتميزة، قابلية التكرار، والاستقرار.
- غسل هيكل الحجاب الحاجز، مما يسهل تنظيفه.
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- صناعة الأغذية والمشروبات
- التحكم في العمليات الصناعية
- صناعة الأدوية
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ

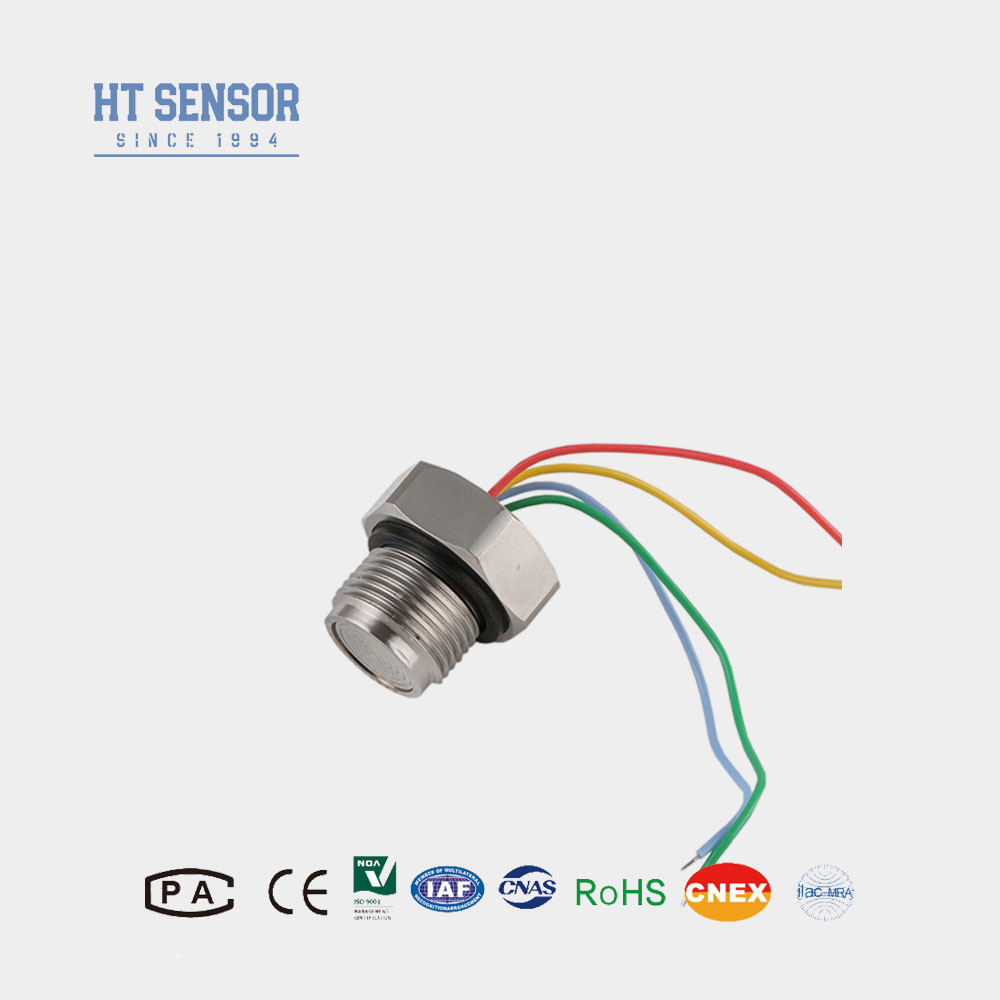

- الاتصال الكهربائي: دبوس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون ذو الحجاب الحاجز: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 35MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 55 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |
| البعد |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
- 1أثناء التجميع، يجب إيلاء الاهتمام للتنسيق بين حجم القلب ومحفظة جهاز الإرسال لتحقيق الصلابة المطلوبة.
- 2في عملية تجميع القشرة، لضمان التنسيق الرأسي، والضغط المتساوي، لتجنب اللوحة التعويض عالقة أو تلف.
- 3إذا كانت الوسيلة التي يتم اختبارها غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
- 4تجنب الضغط على الحجاب الحاجز بواسطة اليد أو الأجسام الحادة ، حتى لا تتلف النواة بسبب تشوه الحجاب الحاجز أو ثقبها.
- 5. ابقوا فم القياس مفتوحاً للجو، ومنع الماء أو البخار أو الوسيط المآكل من دخول غرفة القياس السلبية للضغط6إذا كان هناك أي دبوس تغيير، يرجى وفقا للسمة على الموصل الفعلي للإشارة.
