| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 EX |
| رقم الموديل: | BP93420-III |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-III | النطاق: | -100 كيلو باسكال-10 كيلو باسكال ~ 60 ميجا باسكال |
|---|---|---|---|
| انتاج |: | 4-20mA | القوة: | 12-36 فولت تيار مستمر (24 فولت تيار مستمر) |
| ACC: | ±0.5%FS، ±0.25%FS | خيط: | G1/2 أو OEM |
| الرمز السريع: | 9026201090 | وسط القياس: | السائل والهواء وما إلى ذلك |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | متاحة OEM و ODM |
| إبراز: | 4-20mA جهاز إرسال مستشعر الضغط,بيئات صناعية قاسية جهاز إرسال أجهزة استشعار الضغط,جهاز إرسال مستشعر الضغط الصناعي,Harsh Industrial Environments Pressure Sensor Transmitter,Industrial Pressure Sensor Transmitter |
||

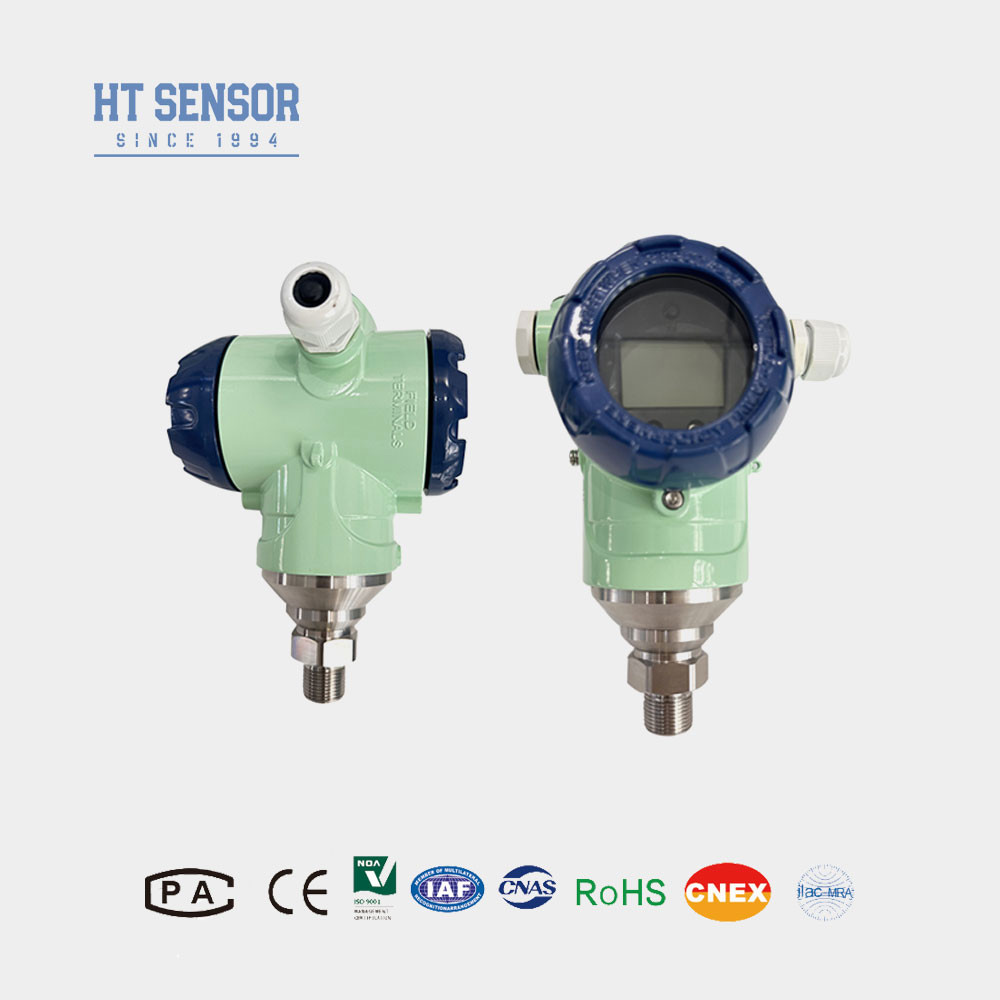

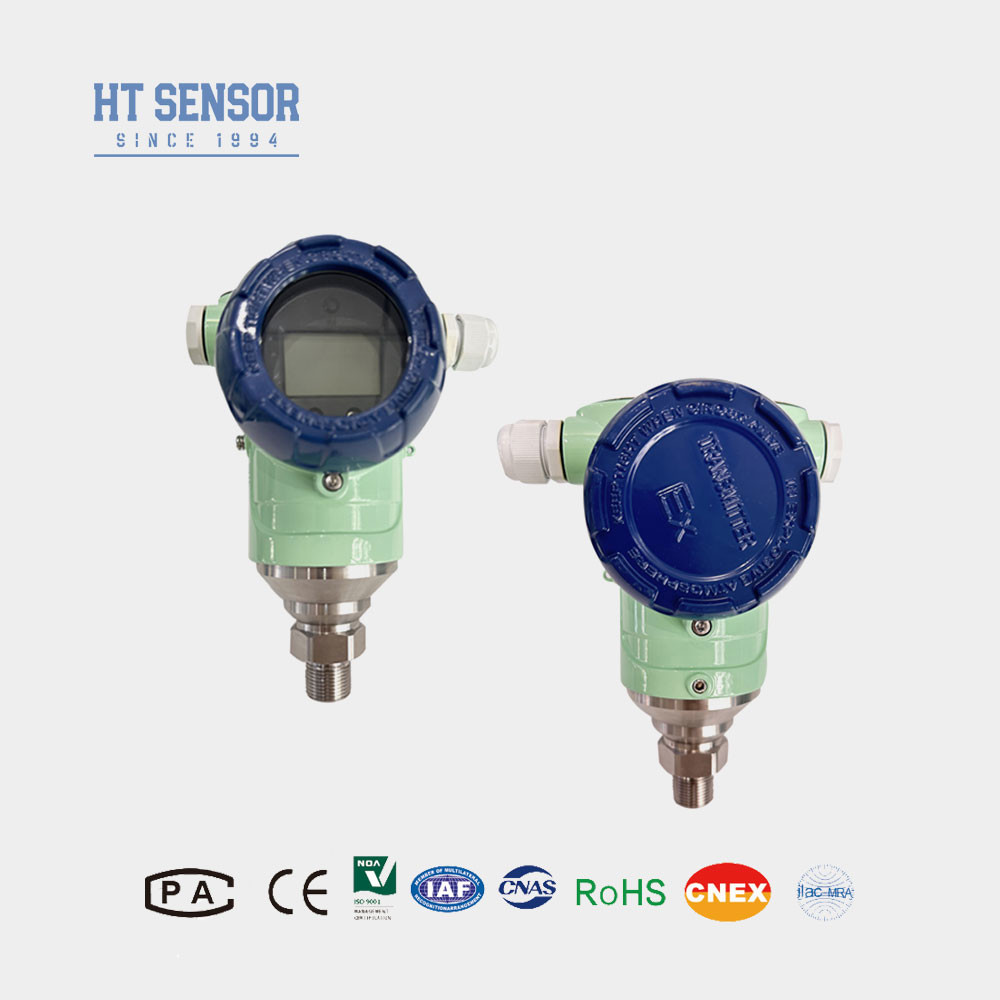

جهاز نقل الضغط BP93420-III
إدخال الضغط الصناعيجهاز استشعارجهاز إرسال:
BP93420-III جهاز إرسال مستشعر الضغط الصناعي يتبنى قلب زيت مضغوط من السيليكون المنبعث كعنصر حساس،و دائرة معالجة الإشارة تستخدم جهاز نقل الضغط لتحويل إشارة الضغط إلى إشارة الخروج القياسيةأجزاء المنتج والمنتجات شبه النهائية والمنتجات النهائية من الاختبارات الصارمة وفحص الشيخوخة ، الأداء المستقر والموثوق به ، والقدرة القوية على مكافحة التدخل.واجهة الضغط من جهاز نقل الضغط يأتي في العديد من الأشكال. المنتج سهل التثبيت وله أداء عال مناهض للاهتزاز ومكافحة التأثير. يستخدم على نطاق واسع في التحكم في العمليات والنفط والكيمياء والطاقة الكهربائية والهيدرولوجيا والطيران والفضاءصناعات السيارات والصناعات الأخرى.
خصائص المنتجمنالضغط الصناعيجهاز استشعارجهاز إرسال:
1نطاق قياس واسع، أشكال واجهة ضغط متنوعة.
2.مستوى الحماية IP65
3أشكال إشارة مختلفة للخروج
| معايير الأداءمن 2088 مستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 10 كيلو بايت... 60MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | الألومنيوم المصبوب |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1 كجم |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة متصلين بالأرض بشكل موثوق به.
5. الحلقات O من المطاط الفلوريني تتراوح درجة حرارة العمل المسموح بها بين - 20 °C ~ 250 °C. عندما تنخفض درجات حرارة العمل إلى أقل من - 20 °C ، يجب اختيار حلقات الختم من نوع EPDM O.
6. لا يأتي الكابل مع كابل افتراضي. إذا كنت بحاجة إلى كابل، وهناك ثلاثة مواد للاختيار من بينها. إذا لم يتم إعطاء تعليمات محددة،سيتم استخدام مواد الكابلات البولي إيثيلين بشكل افتراضيإذا كانت هناك حاجة لمواد مختلفة من الكابلات، يرجى الإشارة إلى ذلك في نموذج الطلب الخاص بك.
7في حالة متطلبات خاصة مثل الاهتزازات القوية، والتأثير الفوري، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في طلبك.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: أجهزة إرسال أجهزة استشعار الضغط لدينا تتميز بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز استشعار الضغط في الشهر، مما يضمن لنا أن نتمكن من الوفاء بالطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية عادة ما يكون لها فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا مع ضمان لمدة 24 شهراً من تاريخ الشحن، وخدمة ما بعد البيع لدينا تضمن استجابات سريعة في غضون 24 ساعة جنباً إلى جنب مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
