جهاز إرسال مستشعر الضغط الصناعي BP93420-IIIA لعرض الضغط الدقيق
Product Details
| رقم الموديل: | BP93420-IIIA | قوة: | 12-32 فولت تيار مستمر |
|---|---|---|---|
| الإخراج: | علبة 4-20mA مع HART OR RS485 | وزن: | 0.8 كجم |
| نوع الضغط: | مقياس الضغط المطلق المختوم | رمز النظام المنسق: | 9026201090 |
| نوع الهيكل: | جهاز إرسال مستشعر الضغط الصناعي | قياس المتوسطة: | سائل، غاز، صمغ للمشروبات وما إلى ذلك |
| درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. | نطاق الضغط: | - 100kpa... 0kpa ~ 10kpa... 60MPa |
| إبراز |
عرض ضغط دقيق جهاز إرسال مستشعر الضغط,جهاز إرسال مستشعر الضغط BP93420-IIIA,جهاز إرسال مستشعر الضغط الصناعي,BP93420-IIIA Pressure Sensor Transmitter,Industrial Pressure Sensor Transmitter |
||
Product Description
تطبيقات مستشعر الضغط الصناعي مع مرسل ضغط بشاشة رقمية

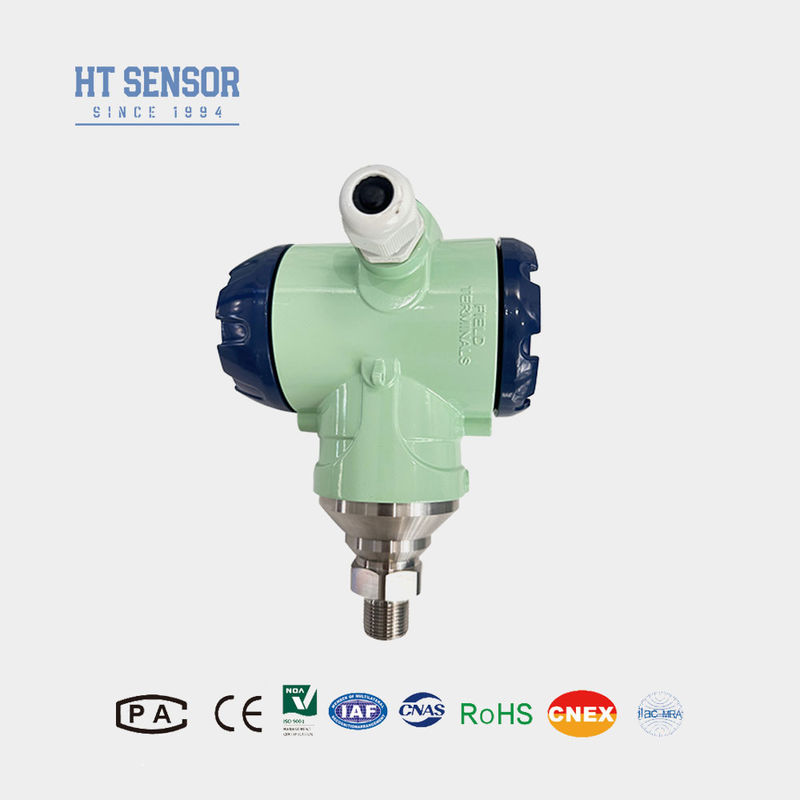

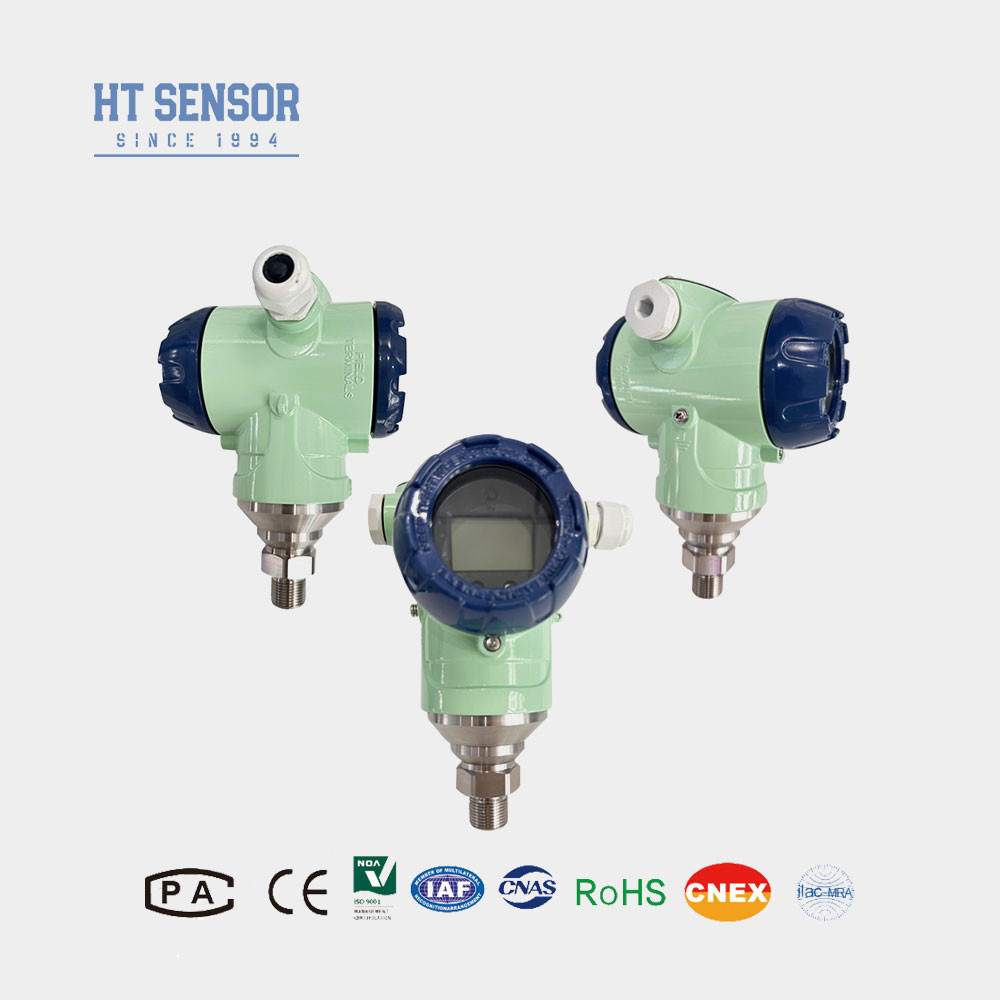

BP93420-IIIA مستشعر الضغط الصناعي
مقدمة عنمحول مستشعر الضغط الصناعي1. مناسب لقياس ضغط الغازات والسوائل غير المسببة للتآكل في الفولاذ المقاوم للصدأ 316L.
يتكون مرسل مستشعر الضغط الصناعي BP93420-IIIA من وحدة استشعار ضغط ولوحة دارات ذكية. يتضمن مكون المستشعر الذكي مستشعر ضغط سيليكون، ودارة كشف غشاء القياس، ومستشعر درجة الحرارة، ودارة تعويض درجة الحرارة. تتكون لوحة الدارات الذكية من وحدة تحكم حاسوبية صغيرة ودوائر محيطية لإنجاز تحويل إشارات الضغط إلى إشارات كهربائية. يتم استخدامه في الإعدادات الصناعية لقياس ضغط السوائل أو الغازات أو الأبخرة.
ميزات المنتجمحول مستشعر الضغط الصناعيمحول مستشعر الضغط الصناعي1. مناسب لقياس ضغط الغازات والسوائل غير المسببة للتآكل في الفولاذ المقاوم للصدأ 316L.
1. نطاق قياس واسع، وأشكال واجهة ضغط متنوعة، ومستوى حماية IP65.
2. أشكال إشارة إخراج مختلفة، قابلة للتعديل والعرض.
3. نقطة صفر قابلة للتعديل والنطاق الكامل.
4. تستخدم النواة مستشعرات ضغط مقاومة للضغط من السيليكون المنتشرة عالية الدقة والأداء.تطبيقات
منمحول مستشعر الضغط الصناعيمحول مستشعر الضغط الصناعي1. مناسب لقياس ضغط الغازات والسوائل غير المسببة للتآكل في الفولاذ المقاوم للصدأ 316L.
2. البترول، الكيماويات، المعادن، الطاقة، والهيدرولوجيا.
3. قياس الضغط والتحكم في البيئات الصناعية الخارجية القاسية.
4. يستخدم في أنظمة التحكم الهيدروليكية والهوائية.
معلمات أداء
| منمحول مستشعر الضغط الصناعي | |
| نطاق القياس | -100 كيلو باسكال ... 0 كيلو باسكال ~ 10 كيلو باسكال ... 60 ميجا باسكال |
| نوع الضغط | الضغط المقاس، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار | ≤±0.1%FS |
| التباعد | ≤±0.1%FS |
| الاستقرار على المدى الطويل | ±0.1%F.S/Year(نموذجي) ±0.2%F.S/Year(الحد الأقصى |
| انحراف درجة حرارة نقطة الصفر | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| انحراف درجة حرارة النطاق الكامل | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| استجابة التردد | 2.4 كيلو هرتز |
| تعويض درجة الحرارة | 0-70 درجة مئوية (≤10 ميجا باسكال، قابلة للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | سبائك الألومنيوم |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| الوزن | ~0.8 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| بروتوكول اتصالات RS485 | 3.6~30V / بطارية | 4 أسلاك |
| دليل الطلب | ||||||||
| BP93420XX | مرسل الضغط | |||||||
| الكود | بناء الخطوط العريضة | |||||||
| IB | مرسل ضغط عام | IX | مرسل ضغط بشاشة عرض | |||||
| IE | مرسل ضغط مقاوم للصدمات للطيران | IIC/III | مرسل ضغط عام/عرض صناعي | |||||
| IF | مرسل ضغط مقاوم للرطوبة | IIE/IIIE | مرسل ضغط عام/عرض | |||||
| IN | مرسل ضغط مخصص لتكييف الهواء | |||||||
| IC | مرسل ضغط عالي الحرارة | |||||||
| IQ/IQT | مرسل ضغط بغشاء كبير/عالي الحرارة | |||||||
| نطاق القياس | -100 كيلو باسكال ... 0 كيلو باسكال ~ 35 كيلو باسكال ... 3.5 ميجا باسكال | |||||||
| (0-X) كيلو باسكال أو ميجا باسكال | X: يشير إلى نطاق القياس الفعلي | |||||||
| الكود | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الكود | وصلة الضغط | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | أخرى | |||||||
| الكود | التوصيل الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | PG7 قابس | |||||||
| B3 | إخراج كابل مختوم | |||||||
| B4 | 2088 غلاف صناعي | |||||||
| B5 | 2088 غلاف صناعي مع شاشة عرض | |||||||
| B6 | أخرى | |||||||
| الكود | نوع الضغط | |||||||
| G | الضغط المقاس | |||||||
| A | الضغط المطلق | |||||||
| S | الضغط المرجعي المختوم | |||||||
الأسئلة الشائعة:
1. س: ما هي خصائص أجهزة إرسال مستشعر الضغط الخاصة بك؟
ج: دقة عالية، متينة، أداء ممتاز. التخصيص متاح.
2. س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسينا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمات OEM و ODM.
3. ما هي طاقتك الإنتاجية؟
ج: يمكن لمرفق الإنتاج لدينا إنتاج ما يصل إلى 30000 جهاز إرسال مستشعر ضغط شهريًا، لذلك نحن مجهزون جيدًا لتلبية احتياجات الطلبات واسعة النطاق. ومع ذلك، يوصى بالاتصال بفريق المبيعات لدينا مسبقًا لضمان سلاسة الإنتاج وجدول التسليم.
4. س: ما هو المهلة الزمنية العامة؟
ج: النموذج القياسي 5 ~ 8 أيام عمل. قد تختلف المنتجات المخصصة.
5.س: الشحن والتعبئة
ج: يتم شحن المنتجات بشكل عام عن طريق شركة Express الدولية بما في ذلك UPS و FedEx و DHL و INT للشحن المدفوع مسبقًا، ويمكنك أيضًا استخدام حساب الشحن الخاص بك للتحصيل، والتعبئة القياسية للتصدير، بما في ذلك شهادة الفحص.
6.س: اتصل بنا
ج: لدينا فريق مبيعات نشط وذو خبرة لخدمتك بشأن المسائل الفنية وقضايا العمل. ما عليك سوى ترك رسالة لنا أو النقر فوق الخدمة عبر الإنترنت.
