| مكان المنشأ: | باوجي ، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BH93420-III |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BH93420-III | النطاق: | 0-1m---1000m |
|---|---|---|---|
| نوع المسبار: | نوع المسبار | شكل الإخراج: | 4-20mA علبة مع HART |
| مادة القشرة: | 304 | كابل: | بتف، بو، بي |
| الدقة: | ≤0.5%F.S | مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ |
| التخصيص: | OEM و ODM -- طلب مخصص | الضمان: | سنتان |
| إبراز: | جهاز استشعار مستوى غازات مياه الصرف الصحي,جهاز استشعار مستوى مياه الصرف الصحي,BH93420-III جهاز استشعار مستوى مياه الصرف الصحي,Liquids Sewage Level Sensor,BH93420-III Sewage Level Sensor |
||
إدخال جهاز إرسال مستوى الماء:

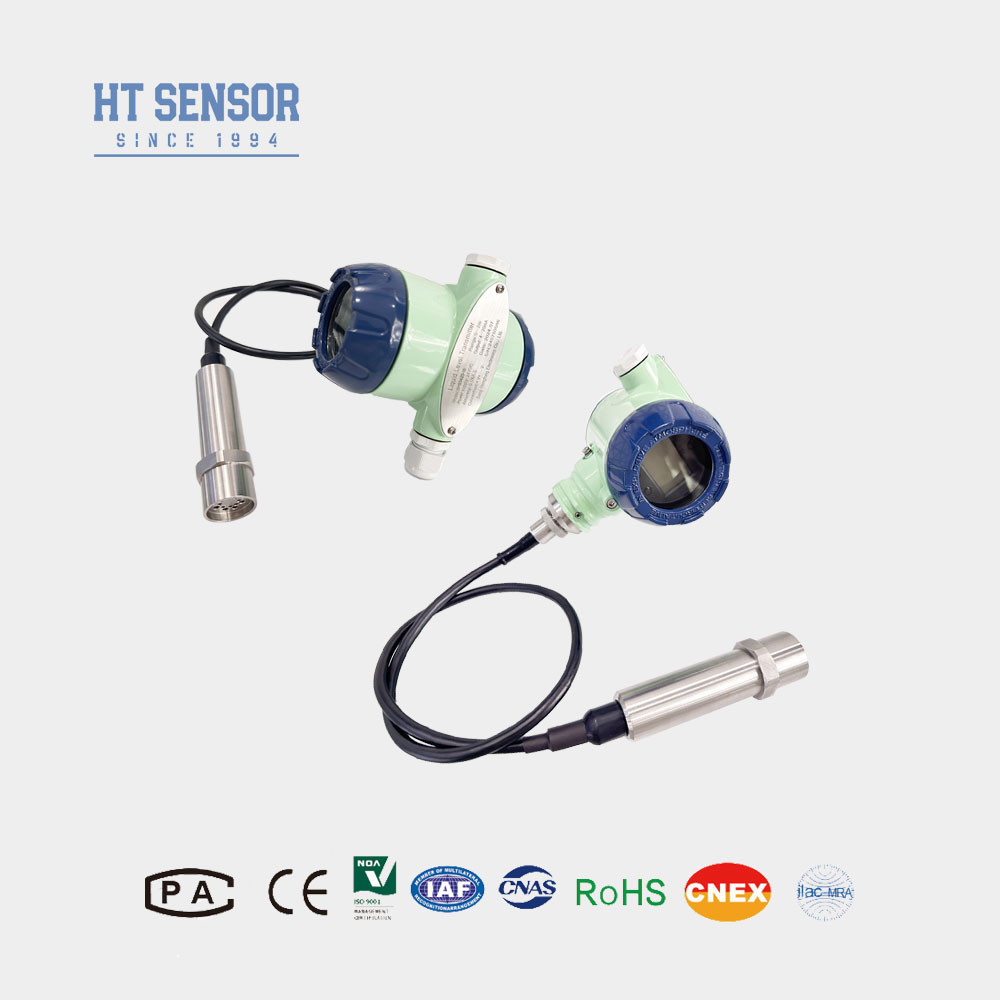

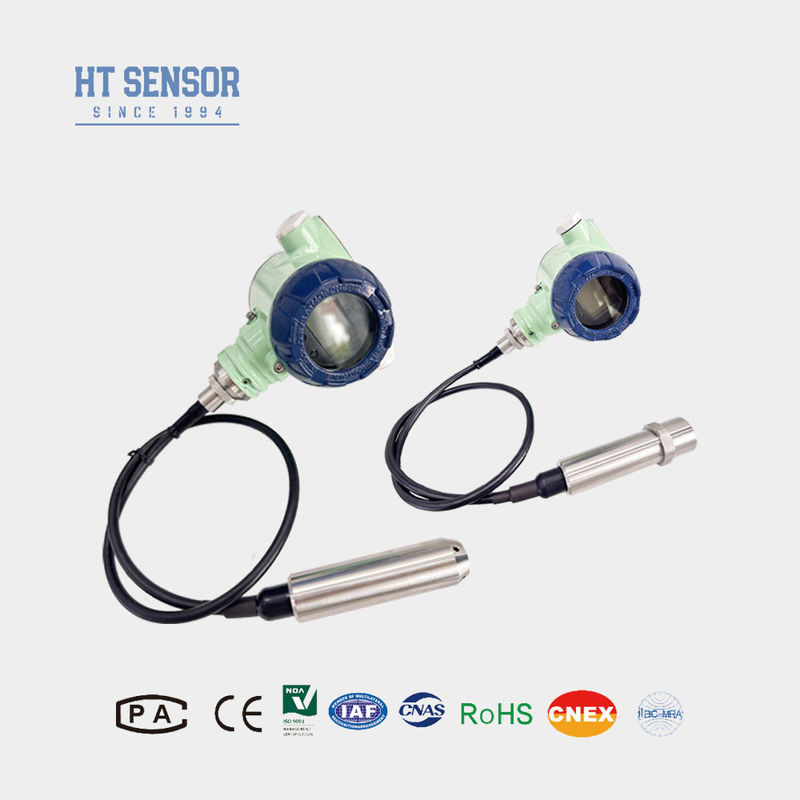

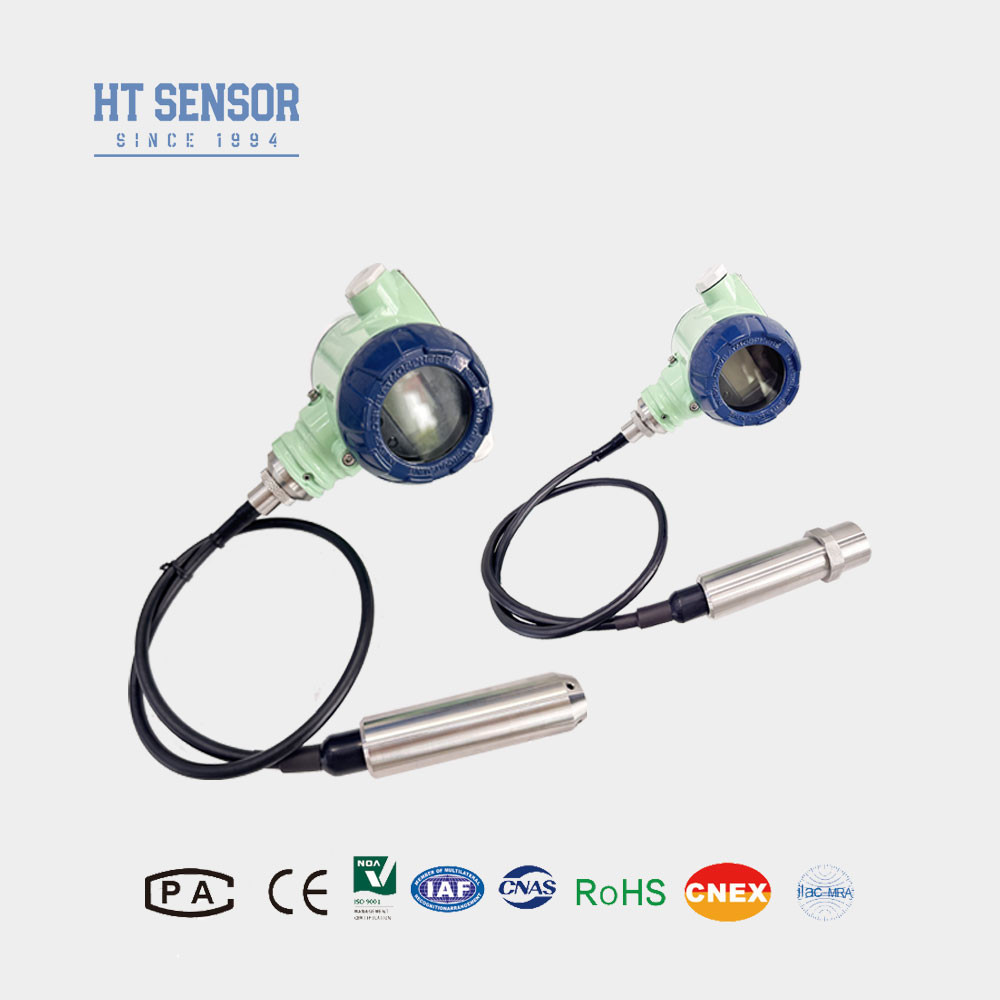

أجهزة استشعار مستوى مياه الصرف الصحي BH93420-III هي أجهزة تستخدم لقياس مستوى السوائل أو الغازات. لديها وظائف تصفية متعددة لتصفية الشوائب والجسيمات ،ضمان دقة وقابلية القياسعادة ما يتكون جهاز إرسال المستوى من جهاز استشعار ومرشح ومحول. ويتحمل جهاز الاستشعار مسؤولية قياس المستوى ونقل الإشارة إلى المحول.يستخدم المرشح لتصفية الشوائب والجسيمات في السائل لمنعها من التدخل في نتائج القياسيحول المحول إشارة المستشعر إلى إشارات كهربائية أو رقمية قابلة للقراءة بحيث يمكن للمستخدمين الحصول على معلومات المستوى بسهولة.منتجات مستوى المرشحات المتعددة تستخدم على نطاق واسع في التحكم الصناعي، ومراقبة البيئة، ومعالجة المياه، ومجالات أخرى. لديهم خصائص الدقة العالية والاستقرار، والمتانة ويمكن أن تعمل بشكل طبيعي في ظل ظروف العمل القاسية.باستخدام عدة مرشح مستوى أجهزة إرسال، يمكن للمستخدمين الحصول على بيانات مستوى دقيقة، وبالتالي تحكم أفضل وإدارة تدفق السوائل أو الغازات.
| معايير الأداءمن مقياس مستوى مياه الصرف الصحي | |
| نطاق القياس | 0~10m... 400m |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.15٪ F.S / سنة (حد أقصى.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1 متر) . 0-2m) 0-70oC |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| الصدمة | 100 غرام |
| مواد السكن | ألومنيوم صب، l1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.5 كجم (بدون الكابل) |
| مواد الكابلات | كابل البولي إيثيلين، البولي يوريثان، PTFE |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 15 ~ 30VDC | 2/3/4 سلك |
| بروتوكول الاتصال RS485 | 4 سلك |
| المخطط البناء |
| الاتصال الكهربائي |
| أمثلة اختيار |
| نصائح الطلب |
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
| النظام الدليل | ||||||||||
| BH93420 | الرمز | المخطط البناء | ||||||||
| الثالث | جهاز إرسال مستوى السائل مع غطاء 2088 | |||||||||
| نطاق القياس | 0~10m... 400m | |||||||||
| الرمز | إمدادات الطاقة | |||||||||
| D1 | 24VDC | |||||||||
| الرمز | إشارة الخروج | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| الرمز | الاتصال الكهربائي | |||||||||
| B5 | 2088 العرض | |||||||||
| B6 | 3051A | |||||||||
| الرمز | نوع الضغط | |||||||||
| G | ضغط القياس | |||||||||
| أ | الضغط المطلق | |||||||||
| S | ضغط مرجعية مغلقة | |||||||||
| الرمز | المواد | |||||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||||
| الرمز | مواد الكابلات | |||||||||
| C1 | PE | |||||||||
| C2 | الـ PU | |||||||||
| C3 | PTFE | |||||||||
