| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BH93420-III |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BH93420-III | مادة مشكلة: | 304 |
|---|---|---|---|
| القوة: | 24VDC | انتاج |: | 4-20mA / RS485 وما إلى ذلك |
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | المواصفات: | مع العرض |
| تصميم الهيكل: | يمكن أن يكون نوع الإدخال مع العرض | نطاق الضغط: | 0-1m-200 mH2O |
| درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. | تصنيف الملكية الفكرية: | IP68 |
| إبراز: | جهاز نقل مستوى السائل لمعالجة مياه الصرف الصحي المصفاة,304SS مادة ناقل مستوى السائل,BH93420-III ناقل مستوى السائل,304SS Material Liquid Level Transmitter,BH93420-III Liquid Level Transmitter |
||

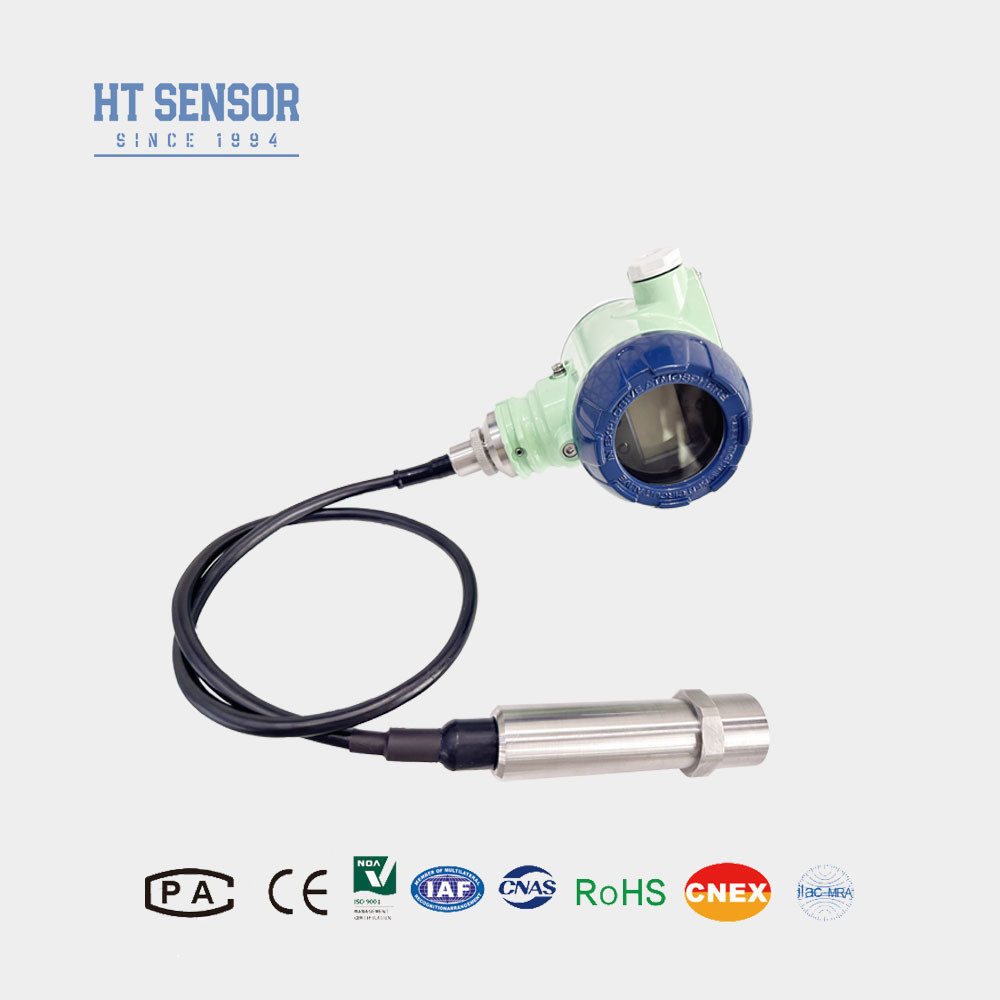

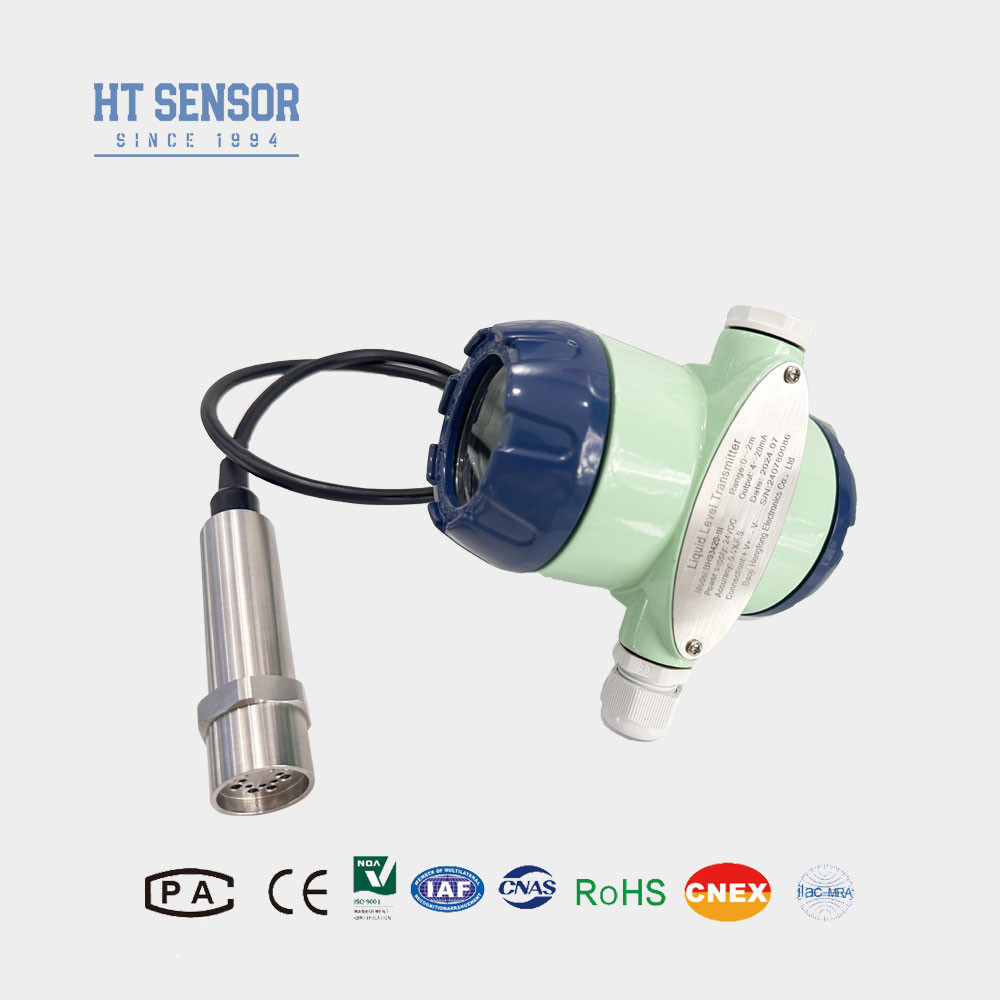

بهـ93420جهاز إرسال مستوى السائل القابل للغوص
إدخال جهاز استشعار مستوى السائل:
BH93420-I هو جهاز إرسال مستوى المياه القوي والموثوق به الذي يستخدم جهاز استشعار ضغط من سلسلة HT ومستشعر مليء بالزيت كمكون لقياس الإشارة.الذي يغرق في السائل، مغطاة بالكامل في الفولاذ المقاوم للصدأ، وتوفير أداء مقاومة للماء IP68 استثنائية.هذا جهاز الإرسال سهل الاستخدام وسهل التثبيت في الميدان، مما يجعلها مناسبة لمجموعة واسعة من تطبيقات قياس مستوى السائل في مختلف الصناعات ، مثل البتروكيماويات ، المعادن ، الطاقة ، الصيدلة ، إمدادات المياه والصرف ،وحماية البيئة.
خصائص المنتجمن جهاز استشعار مستوى السائل:
التطبيقاتمن جهاز استشعار مستوى السائل:.
1متوافق مع 316LSS، السوائل غير التآكل.
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والصناعية والبلدية وخزانات المياه والآبار والأنهار ومياه البحار والبحيرات ، إلخ.
3قياس مستويات الوقود في ديزل وخزانات الوقود
| معايير الأداءمن جهاز استشعار مستوى السائل | |
| نطاق القياس | 0~10m... 400m |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون الكابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 |
| نصائح الطلب |
| النظام الدليل | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m... 400m | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
