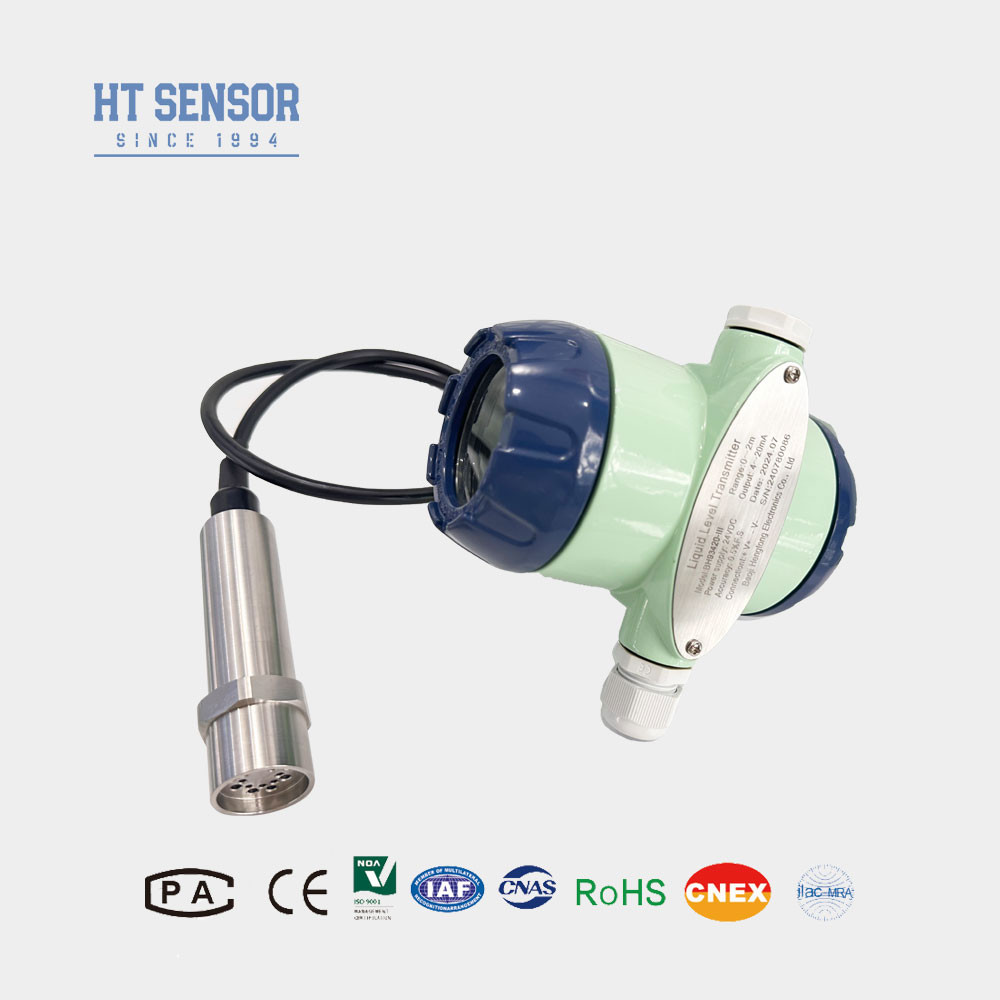

304SS مادة جهاز إرسال مستوى السائل BH93420-III لمستشعر الضغط لمعالجة مياه الصرف الصحي المرشحة
Product Details
| رقم النموذج: | BH93420-III | مادة مشكلة: | 304 |
|---|---|---|---|
| قوة: | 24VDC | الإخراج: | 4-20mA / RS485 وما إلى ذلك |
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | مواصفة: | مع العرض |
| تصميم الهيكل: | يمكن أن يكون نوع الإدخال مع العرض | نطاق الضغط: | 0-1m-200 mH2O |
| درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. | تصنيف IP: | IP68 |
| إبراز |
جهاز نقل مستوى السائل لمعالجة مياه الصرف الصحي المصفاة,304SS مادة ناقل مستوى السائل,BH93420-III ناقل مستوى السائل,304SS Material Liquid Level Transmitter,BH93420-III Liquid Level Transmitter |
||
Product Description
جهاز إرسال مستوى السائل مع معالجة مياه الصرف الصحي المفلترة التي تلبي متطلباتهم المحددة
بح93420 جهاز إرسال مستوى السائل الغاطس IB
مقدمة عن مستشعر جهاز إرسال مستوى السائل:
BH93420-I هو جهاز إرسال مستوى مياه قوي وموثوق به يستخدم مستشعر ضغط وزيت من سلسلة HT كمكون لقياس الإشارة. الجزء الحساس من المستشعر، والذي يغمر في السائل، مغلف بالكامل بالفولاذ المقاوم للصدأ، مما يوفر أداءً استثنائيًا مقاومًا للماء IP68. يتميز هذا الجهاز بصندوق توصيل كمخرج واقٍ، وهو سهل الاستخدام وسهل التركيب في الميدان، مما يجعله مناسبًا لمجموعة واسعة من تطبيقات قياس مستوى السائل عبر مختلف الصناعات، مثل البتروكيماويات والمعادن والطاقة والأدوية وإمدادات المياه والصرف الصحي وحماية البيئة.
ميزات المنتج لمستشعر جهاز إرسال مستوى السائل:
- غلاف كامل من الفولاذ المقاوم للصدأ للملاءمة في بيئات الاختبار المتنوعة.
- قياس المسبار من النوع الغاطس لسهولة التركيب.
- خيارات إشارة الإخراج المتنوعة لتلبية متطلبات التطبيق.
- علامة مقاومة للانفجار: ExiaIICT6، مما يضمن التشغيل الآمن في المناطق الخطرة.
- تصنيف حماية عالي: IP68، مما يوفر أداءً قويًا مقاومًا للماء.
- خيارات كابل PE أو PU، PTFE لتحسين المتانة والمقاومة الكيميائية.
تطبيقات لمستشعر جهاز إرسال مستوى السائل:.
1. متوافق مع سوائل 316LSS غير المسببة للتآكل.
2. مراقبة مستويات المياه في مختلف التطبيقات مثل مياه الصرف الصحي والمياه الصناعية والبلدية وخزانات المياه والآبار والأنهار ومياه البحر والبحيرات وما إلى ذلك.
3. قياس مستويات الوقود في الديزل وخزانات الوقود.
| معلمات الأداء لمستشعر جهاز إرسال مستوى السائل | |
| نطاق القياس | 0~10 م...400 م |
| نوع الضغط | الضغط المقاس، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 2X النطاق المقنن |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (حد أقصى) |
| التكرار | ±0.03% (نموذجي) ±0.05%FS (حد أقصى) |
| التخلف | ±0.03% (نموذجي) ±0.05%FS (حد أقصى) |
| الاستقرار على المدى الطويل | ±0.2%F.S/سنة (حد أقصى) |
| انحراف درجة الحرارة الصفري | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| انحراف درجة حرارة الامتداد | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1 م. 0-2 م ); 0-70 درجة مئوية |
| درجة حرارة التشغيل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >=100MΩ@100VDC |
| تصنيف الحماية | IP67، IP68 |
| ختم الحلقة O | مطاط الفلور |
| الوزن | ~0.3 كجم (بدون كابل) |
| مادة الكابل | البولي إيثيلين، البولي يوريثين |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 سلك |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| بروتوكول اتصالات RS485 |
| نصائح الطلب |
- لضمان التشغيل الموثوق به، يوصى بأن يقوم المستخدمون بتركيب أجهزة الحماية من الصواعق في الموقع.
- يعتبر التأريض السليم للمنتج وإمداد الطاقة أمرًا ضروريًا للأداء الموثوق به.
- بالنسبة للتطبيقات التي تتضمن تداخلًا كهرومغناطيسيًا أو ترددات لاسلكية قوية، قم بتقديم التفاصيل إلى الشركة وقم بالإشارة إليها في الطلب.
| طلب دليل | ||||||||
| BH93420 | رمز | بناء الخطوط العريضة | ||||||
| أنا | جهاز إرسال الضغط | |||||||
| نطاق القياس | 0~10 م...400 م | |||||||
| رمز | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| رمز | إشارة الإخراج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| رمز | نوع الضغط | |||||||
| G | الضغط المقاس | |||||||
| A | الضغط المطلق | |||||||
| S | الضغط المرجعي المختوم | |||||||
| رمز | المادة | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| رمز | مادة الكابل | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
