BP93420DIII مستشعر الضغط التفاضلي جهاز نقل الضغط السائل
Product Details
| النموذج رقم: | BP93420D-III | مخصصة: | مخصصة |
|---|---|---|---|
| نوع الضغط: | الضغط التفاضلي | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| المواصفات: | 10kpa~2Mpa | الرمز السريع: | 9026201090 |
| النوع: | فرق الضغط المرسل | وسط القياس: | غاز أو سائل |
| درجة الدقة: | 0.25٪، 0.5٪0.3٪ | نطاق الضغط: | 0-10kpa...~2MPa |
| العينات: | <i>US$ 80/Piece 1 Piece(Min.Order) |</i> <b>دولار أمريكي 80/قطعة 1 قطعة (الحد الأدنى للطلب) |</b> <i | ||
| إبراز |
liquid differential pressure sensor,BP93420DIII pressure transmitter,differential pressure transmitter with warranty,BP93420DIII pressure transmitter,differential pressure transmitter with warranty |
||
Product Description

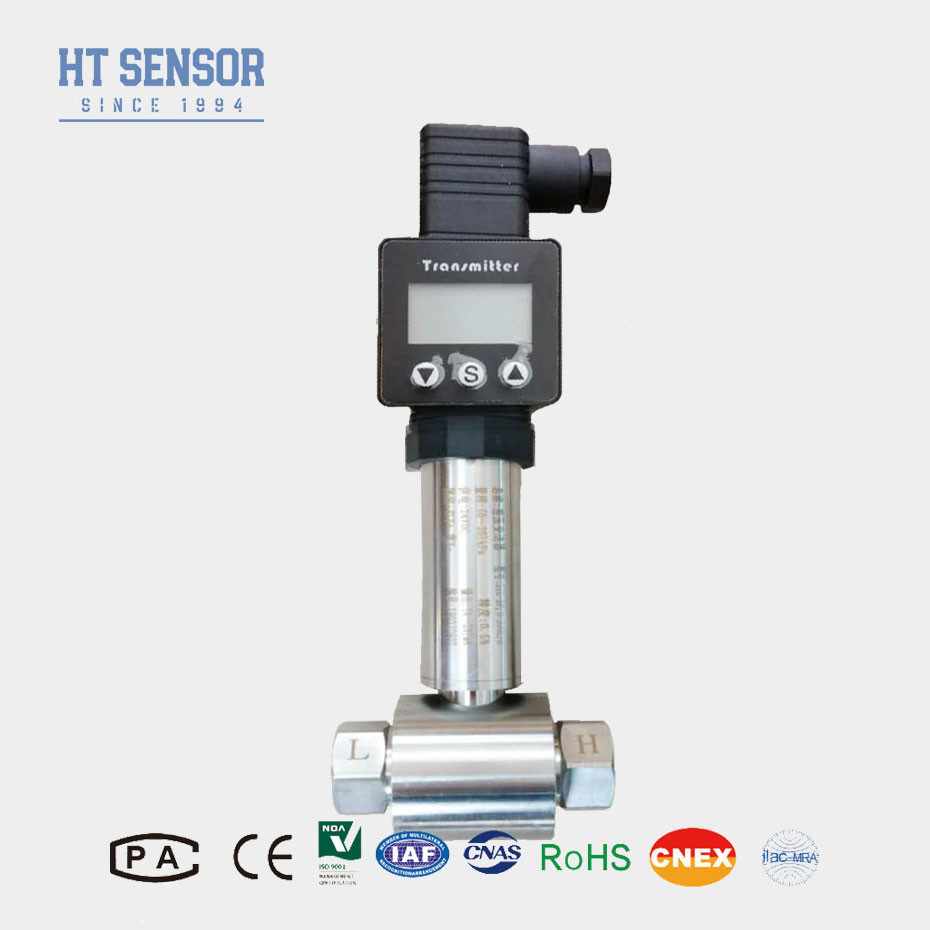

BP93420DIII جهاز نقل ضغط سائل
جهاز نقل الضغط التفاضلي BP93420DIII
إدخال جهاز نقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي للضغط السائل BP93420DIII يستخدم مستشعر السيليكون المنتشر.عندما يؤثر الضغط التفاضلي للوسط المقاس على الحجابات المموجة في كلا الطرفين من جهاز الاستشعار، تظهر إشارة الإخراج من جسر Wheatstone على رقاقة المستشعر علاقة خطية جيدة مع الضغط التفاضلي ، مما يتيح قياس دقيق للضغط التفاضلي.وهي مناسبة لقياسات مختلفة لضغط التفاضل في الغاز والسائل في الصناعات مثل البترولالكيمياء والطاقة والهيدرولوجيا لتطبيقات خطوط الأنابيب.
خصائص المنتج:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطاوسهلة التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة، مما يضمن أداء مستقرة وموثوقة
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقات:
1مناسبة لقياس ضغط التفاضل من الغازات أو السوائل المختلفة في خطوط أنابيب الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
3قياس الضغط في خطوط الأنابيب وغرف الأفران
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب: |
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوي على غرف الضغط الإيجابي والسلبي للمرسّل.
3أثناء التثبيت، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام

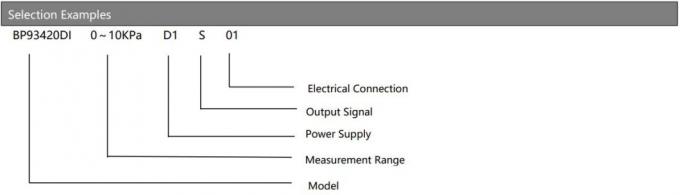

| دليل الطلب: | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

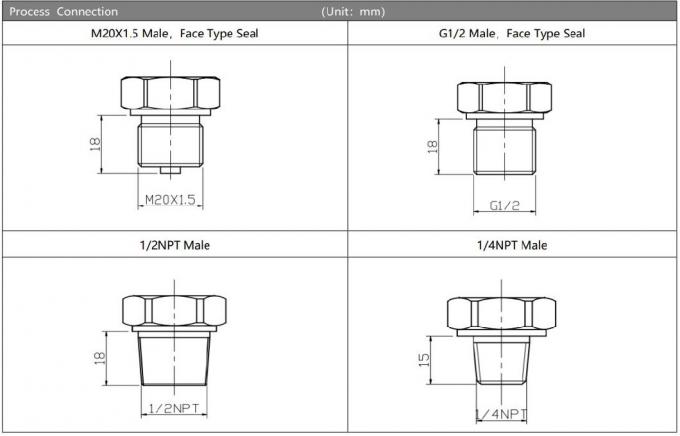

| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
| الشركة |
