| مكان المنشأ: | باوجي ، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | BH93420-III |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | جهاز إرسال المستوى BH93420-III | النطاق: | 0-1 م ~ 400 م |
|---|---|---|---|
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | انتاج |: | 0.5-4.5 فولت/4-20 مللي أمبير |
| الضمان: | سنتان | درجة الدقة: | 0.25 في المائة من الـ (ف.س)0.5 ٪ F.S |
| تصنيف الملكية الفكرية: | IP68 | درجة الحرارة التشغيل.: | -20 ~ 80 درجة |
| إمدادات الطاقة: | 12 ~ 36 فولت، قياسي 24 فولت | وسط القياس: | سائل، ماء، زيت |

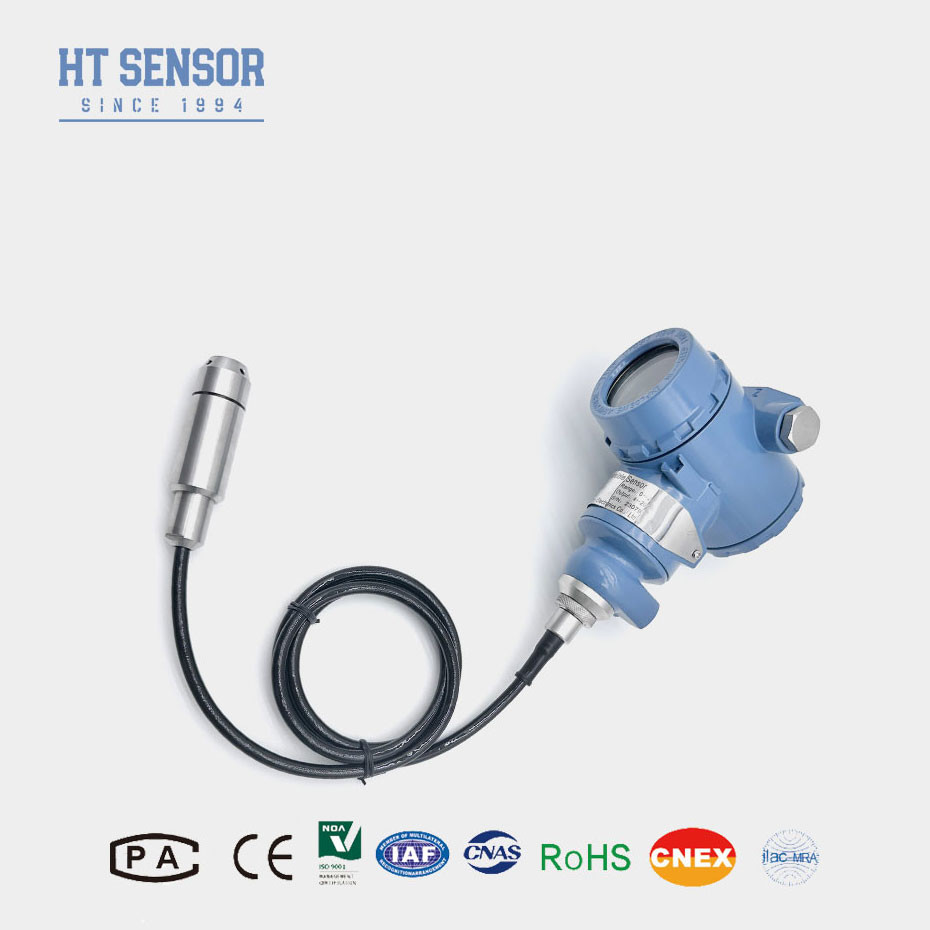

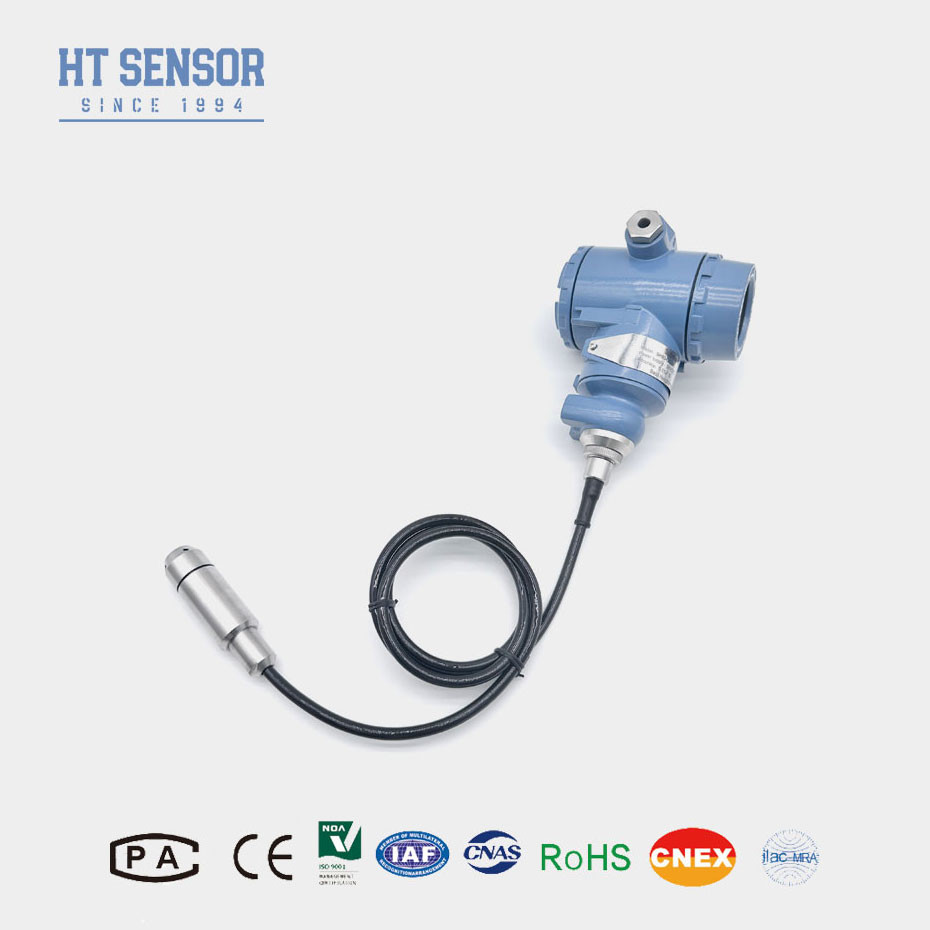

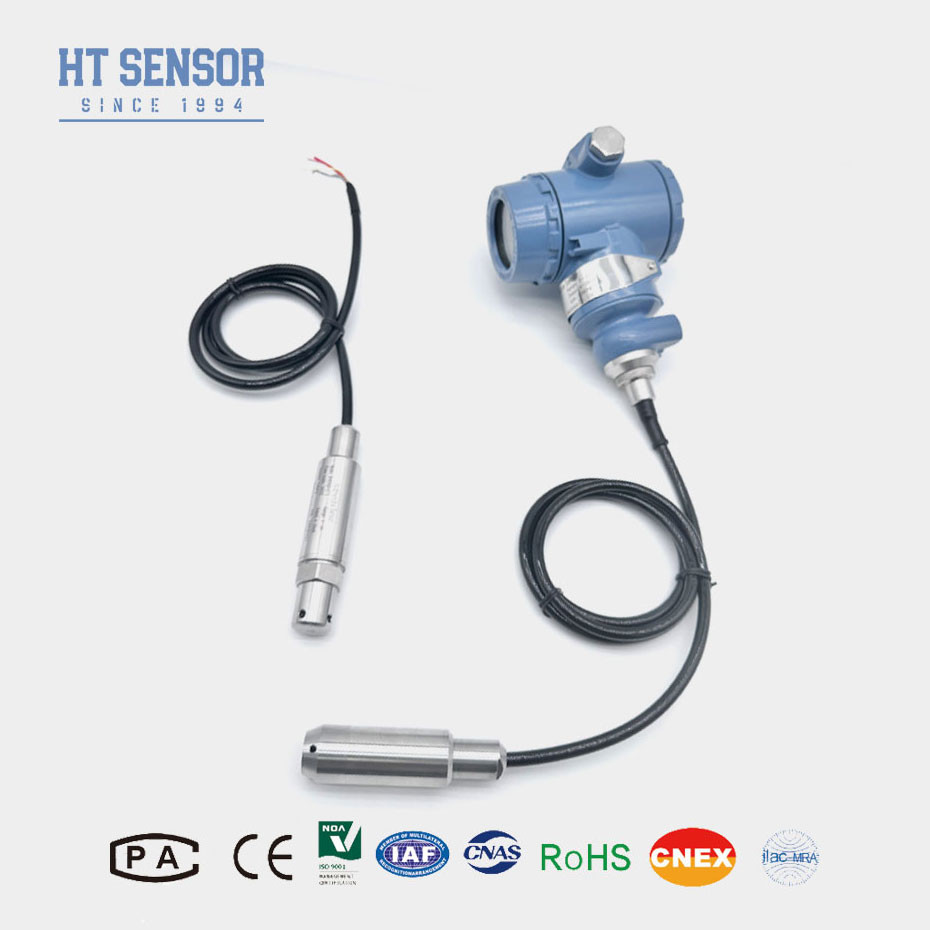

جهاز استشعار مستوى الوقود الغائم BP93420-II هو جهاز يستخدم لقياس مستوى الوقود في خزان التخزين ، ويتواجد عادة في المركبات والقوارب أو الآلات الصناعية.هذا المستشعر مصمم خصيصاً ليكون غارقاً تماماً في الوقود، ضمان قراءات دقيقة حتى عندما يكون الخزان فارغ تقريبا.ميزة ملحوظة لأجهزة استشعار مستوى الوقود الغواصة BP93420-II هي قدرتها على توفير قياسات دقيقة وموثوقةهذه أجهزة الاستشعار عادة ما تكون مقاومة للوقود والمواد الكيميائية الأخرى ، ويمكن أن تعمل بفعالية في مجموعة واسعة من درجات الحرارة والضغوط.
خصائص المنتجمن ناقل مستوى سائل:
1جميعها من الفولاذ المقاوم للصدأ مناسبة لجميع أنواع بيئة الاختبار
2قياس مسبار الغمر، وسهولة التثبيت.
3مجموعة متنوعة من إشارات الخروج
4علامات مضادة للانفجار:
5. IP68
6كابل PE أو PU.
التطبيقاتمن ناقل مستوى السائل:
1متوافق مع 316LSS، السوائل غير التآكل
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والصناعية والبلدية، خزانات المياه، الآبار، الأنهار، مياه البحر، البحيرات، الخ
3قياس مستويات الوقود في ديزل وخزانات الوقود
| معايير الأداء | |
| نطاق القياس | 0~10m... 400m |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25oC | ± 0.1% (عادة) ± 0.2% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.15٪ F.S / سنة (حد أقصى.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0 - 50 درجة مئوية (0-1m ، 0 - 2m) ، 0 - 70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| الصدمة | 100 غرام |
| مواد السكن | الألومنيوم المصبوب، الفولاذ المقاوم للصدأ 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.6 كجم (بدون كابل) |
| مواد الكابلات | كابل البولي إيثيلين، البولي يوريثان، PTFE |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA مع هارت | 15 ~ 30VDC | 2 سلك |
| الاتصال الكهربائي | ||||
 |
4-20mA (هارت) |
1 | V+ | أحمر |
| 2 | ... في | أصفر | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (هارت) |
1 | V+ | أحمر |
| 2 | ... في | أصفر | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (هارت) |
1 | V+ | أحمر |
| 2 | ... في | أصفر | ||
| 3 | الـ GND | |||
| 4 | NC | |||
| النظام الدليل | ||||||||||
| BHZ93420 | الرمز | المخطط البناء | ||||||||
| الثالث | جهاز إرسال مستوى السائل الذكي | |||||||||
| نطاق القياس | 0~10m... 400m | |||||||||
| الرمز | إمدادات الطاقة | |||||||||
| D1 | 24VDC | |||||||||
| الرمز | إشارة الخروج | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCمعهـالفن | |||||||
| الرمز | الاتصال الكهربائي | |||||||||
| B4 | 2088 العرض | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| الرمز | نوع الضغط | |||||||||
| G | ضغط القياس | |||||||||
| أ | الضغط المطلق | |||||||||
| S | ضغط مرجعية مغلقة | |||||||||
| الرمز | مواد الكابلات | |||||||||
| C1 | PE | |||||||||
| C2 | الـ PU | |||||||||
| C3 | PTFE | |||||||||
| نصائح الطلب |
