جهاز استشعار ضغط عالي درجة حرارة BP93420-IC مع جهاز استشعار لتفريغ الحرارة
Product Details
| النموذج رقم: | BP93420-IC | نطاق الضغط: | -100 كيلو باسكال-0-10 كيلو باسكال-40 ميجا باسكال |
|---|---|---|---|
| انتاج |: | 0.5-4.5 فولت تيار مستمر/4-20 مللي أمبير/0-5 فولت تيار مستمر وما إلى ذلك | القوة: | 12-36 فولت تيار مستمر (24 فولت تيار مستمر) |
| نوع الضغط: | ضغط المقياس، الضغط المطلق، الضغط المختوم | نوع الهيكل: | جهاز إرسال الضغط المملوء بالزيت |
| وسط القياس: | السائل والغاز | درجة الدقة: | 0.5٪ |
| جهاز استشعار: | جهاز استشعار من الفولاذ المقاوم للصدأ | التخصيص: | OEM وتصنيع |
| إبراز |
high temperature pressure transmitter sensor,pressure sensor with heat dissipation,BP93420-IC pressure transmitter sensor,pressure sensor with heat dissipation,BP93420-IC pressure transmitter sensor |
||
Product Description

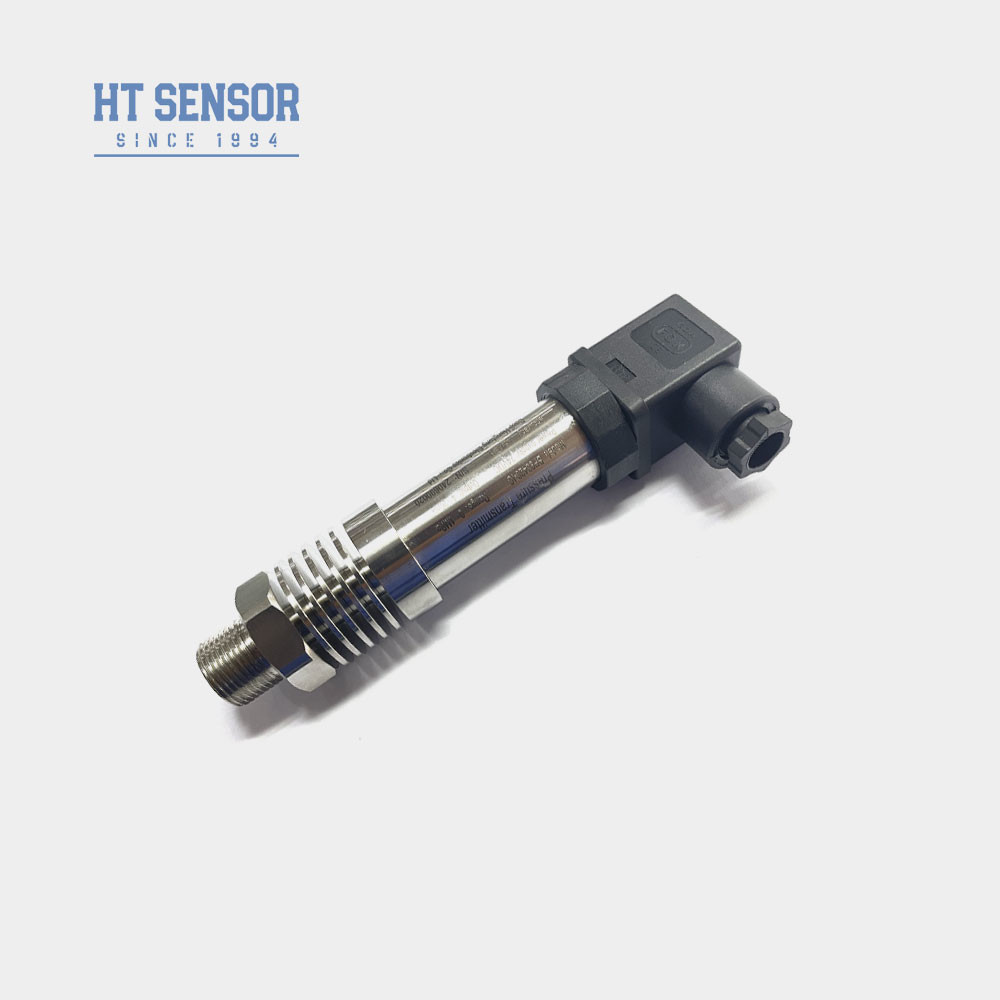

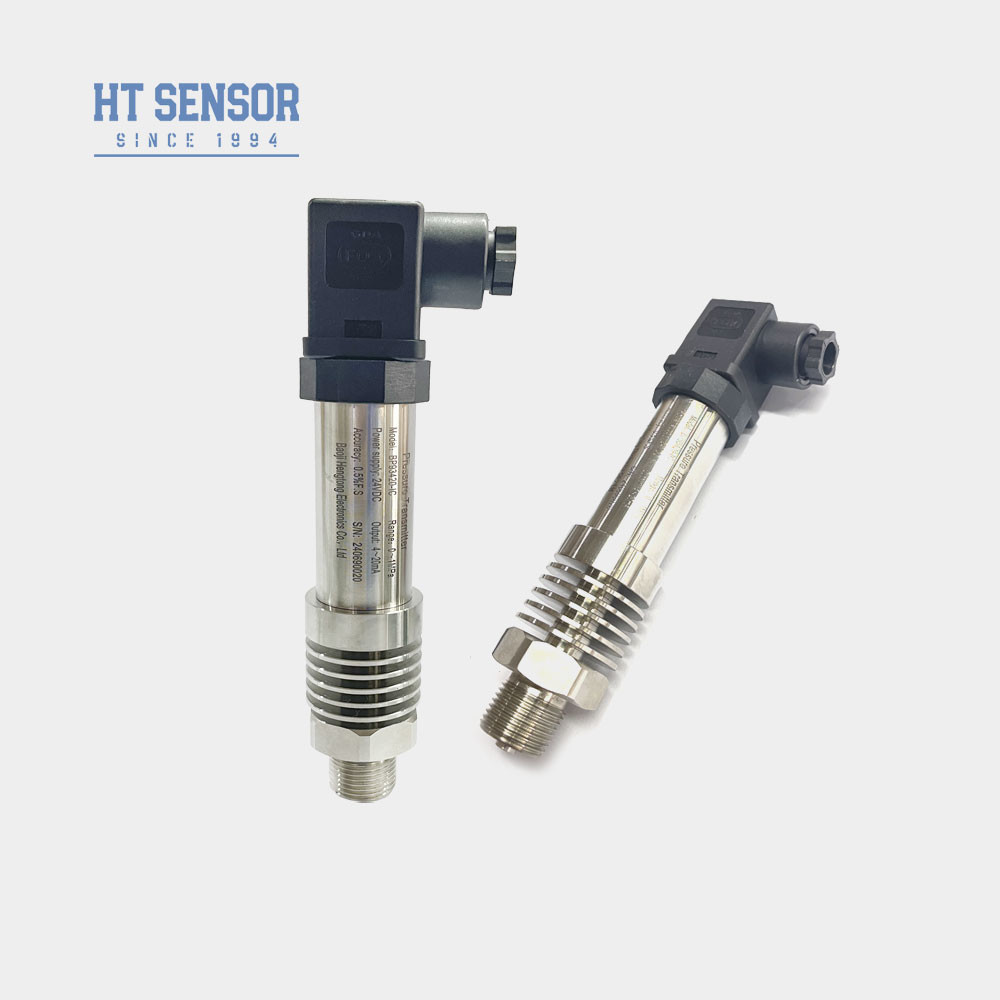

جهاز استشعار ضغط عالي درجة حرارة BP93420-IC مع جهاز تفريغ الحرارة
مستشعر جهاز نقل الضغط BP93420IC
إدخال مستشعر جهاز نقل الضغط:
BP93420-IC هو مستشعر ناقل ضغط عالي درجة الحرارة يستخدم النواة المملوءة بالزيت العازلة للضغط من سلسلة HT19 المتقدمة كعنصر قياس رئيسي.تم دمج جهاز إبعاد الحرارة في الطرف الأمامي لتبريد الوسيط بشكل كبير في اتصال مع جهاز الاستشعارهذا التصميم الخاص يجعله مناسبًا بشكل جيد للبيئات ذات درجات الحرارة العالية ، مما يجعله مثاليًا للتطبيقات التي تنطوي على تقلبات درجة الحرارة أو العمل في ظل ظروف مرتفعة.يجد تطبيقًا واسعًا في العمليات والأنظمة الصناعية حيث تكون قياسات الضغط الدقيقة والموثوقة ضرورية ، حتى في بيئات عالية درجة الحرارة الصعبة.
خصائص المنتجمن جهاز استشعار نقل الضغط:
- 1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
- 2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ.
- 3صفر و قابل للتعديل على نطاق كامل
- 4دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن جهاز استشعار نقل الضغط:
- 1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
- 2تطبيق في الصناعات البحرية والطيران.
- 3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
- 4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100كيبا... 0كيبا ~ 10كيبا... 40MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((معتاد) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 150 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.4 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
