مستشعر إرسال ضغط درجة حرارة عالية BP93420-IC للقياسات الدقيقة
Product Details
| Model NO.: | BP93420-IC | Pressure Range: | 0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.2-2.2V/4-20mA /0-5VDC | power: | 3.3VDC /12-36VDC |
| Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure | Structure Type: | Diffused Silicon Sensor |
| Measuring Medium: | Liquid and Gas | Accuracy Grade: | 0.5% |
| IP Rating: | IP65 | Customization: | OEM |
| إبراز |
high temperature pressure transmitter sensor,accurate pressure transmitter sensor,BP93420-IC pressure sensor,accurate pressure transmitter sensor,BP93420-IC pressure sensor |
||
Product Description
مستشعر إرسال ضغط درجة حرارة عالية BP93420-IC للقياسات الدقيقة
مستشعر جهاز نقل الضغط BP93420IC
إدخال مستشعر جهاز نقل الضغط:

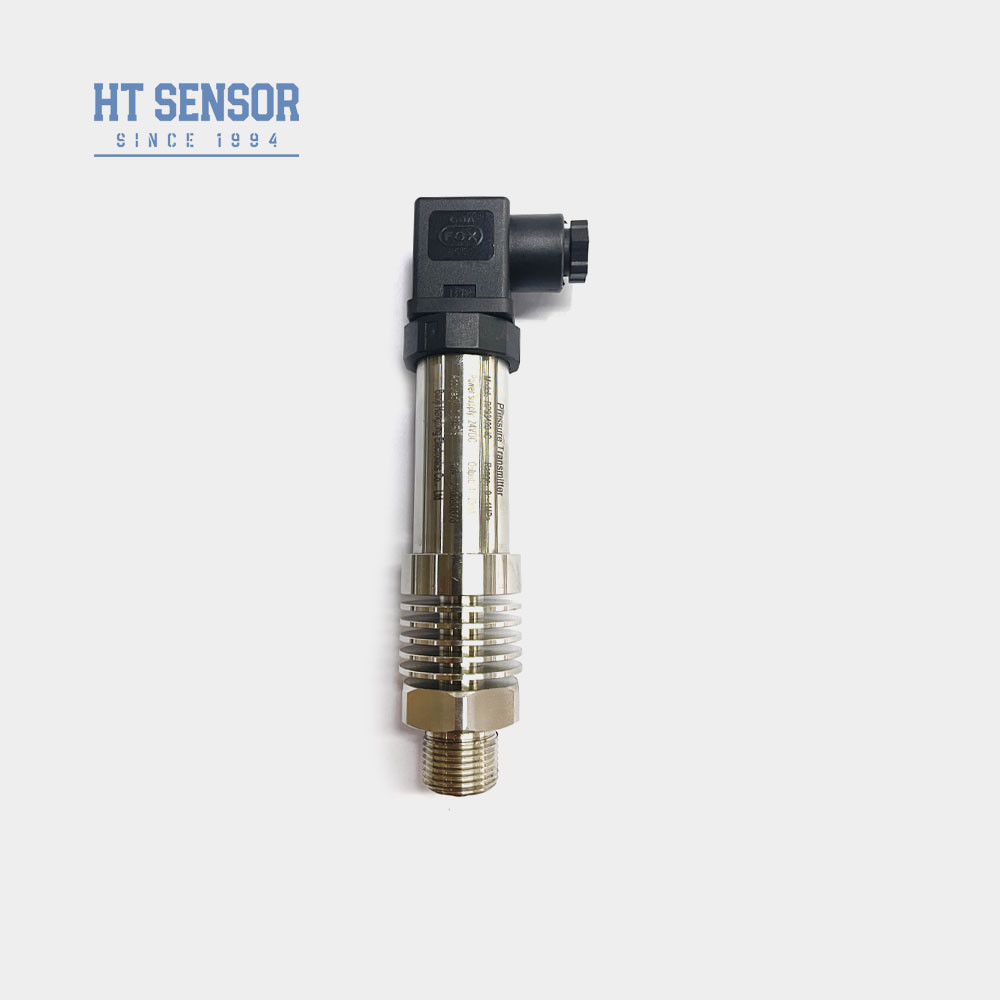

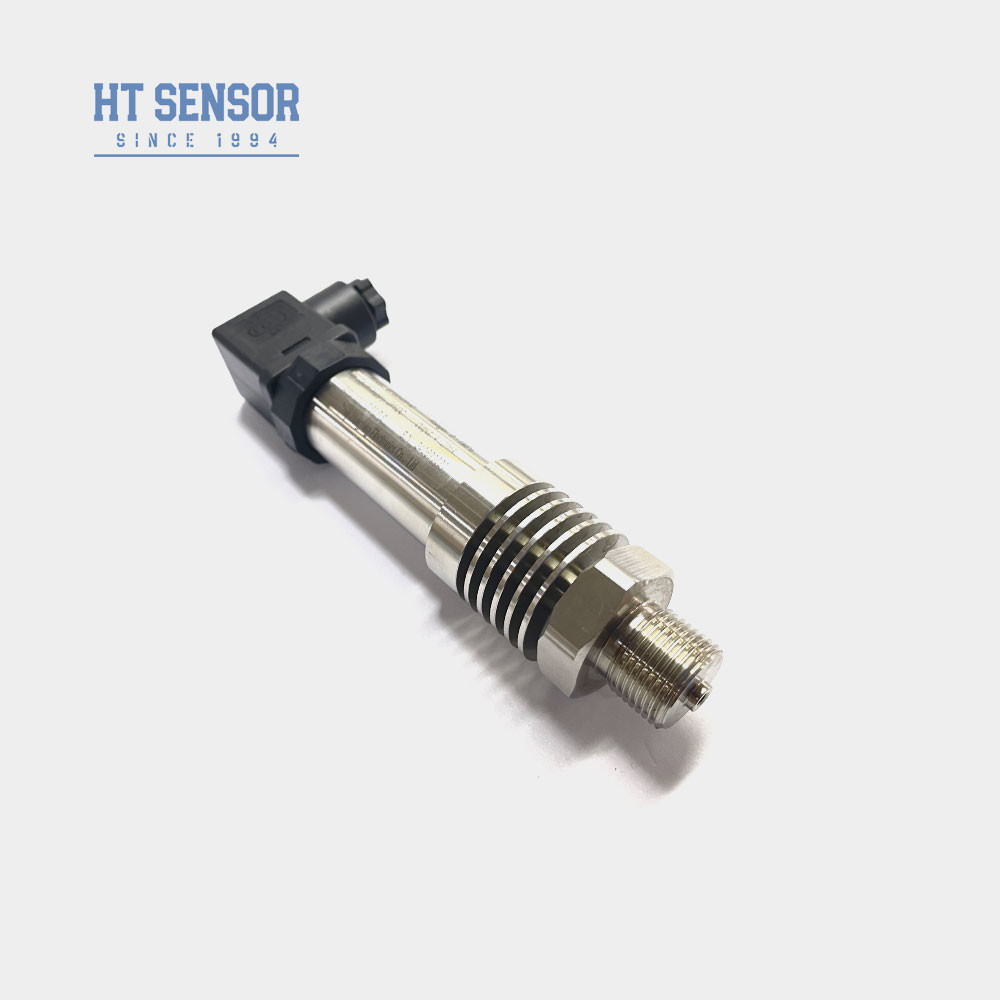

BP93420-IC هو جهاز استشعار ضغط درجة حرارة عالية يستخدم مركز صلبي متقدم لتحديد الضغط من سلسلة HT19 مليء بالزيت كعنصر قياس مركزي.يتم إضافة جهاز إبعاد الحرارة إلى الطرف الأمامي لتبريد البيئة التي تتلامس مع جهاز الاستشعار بشكل كبيرهذا التصميم الخاص يجعله مناسبًا بشكل جيد للبيئات التي تتطلب درجات حرارة عالية ، مما يجعلها مثالية للتطبيقات التي تنطوي على تقلبات في درجة الحرارة أو العمل في ظل ظروف أعلى.يستخدم على نطاق واسع في العمليات والأنظمة الصناعية حيث يتطلب قياسات الضغط الدقيقة والموثوقة حتى في بيئات ذات درجات حرارة عالية صعبة.
خصائص المنتجمن جهاز استشعار نقل الضغط:
- 1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
- 2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ.
- 3.دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن جهاز استشعار نقل الضغط:
- 1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
- 2تطبيق في الصناعات البحرية والطيران.
- 3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
- 4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100كيبا... 0كيبا ~ 10كيبا... 40MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((معتاد) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 150 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.4 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1عند اختيار المنتجات، يرجى التأكد من أن الوسيط متوافق مع جزء الاتصال من المنتج الذي يجري اختباره.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان عمل المنتج بشكل موثوقيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
5إذا كنت بحاجة إلى مواد مختلفة من الكابلات، يرجى الإشارة في الطلب.
6في حالة وجود متطلبات خاصة مثل الاهتزاز القوي، الاصطدام الفوري، التداخل الكهرومغناطيسي أو الترددات الراديوية القوية، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
