جهاز استشعار الضغط الصناعي عالي الحرارة 12-32VDC مع هيكل من الفولاذ المقاوم للصدأ
Product Details
| النموذج رقم: | BP93420-IC | نطاق الضغط: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| انتاج |: | 4-20mA | القوة: | 12-32 فولت تيار مستمر |
| نوع الضغط: | قياس الضغط، الضغط المطلق، مختوم | نوع الهيكل: | جهاز إرسال مستشعر الضغط الصناعي |
| وسط القياس: | الغاز السائل | درجة الدقة: | 0.5٪ |
| خيط: | G1/4 OEM | التخصيص: | OEM وتصنيع |
| إبراز |
مستشعر الضغط الصناعي من الفولاذ المقاوم للصدأ,مستشعر الضغط الصناعي 12-32VDC,مستشعر الضغط الصناعي,12-32VDC Industrial Pressure Sensor,High Temperature Industrial Pressure Sensor |
||
Product Description

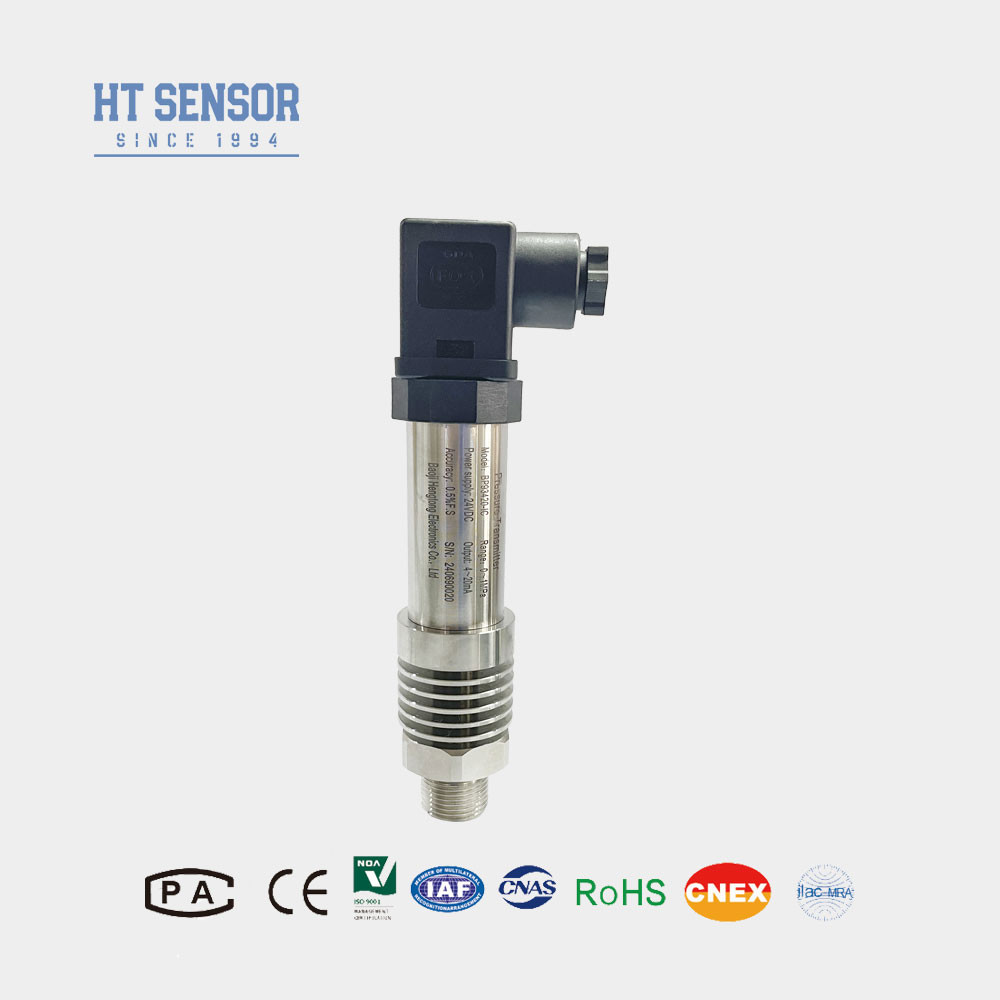

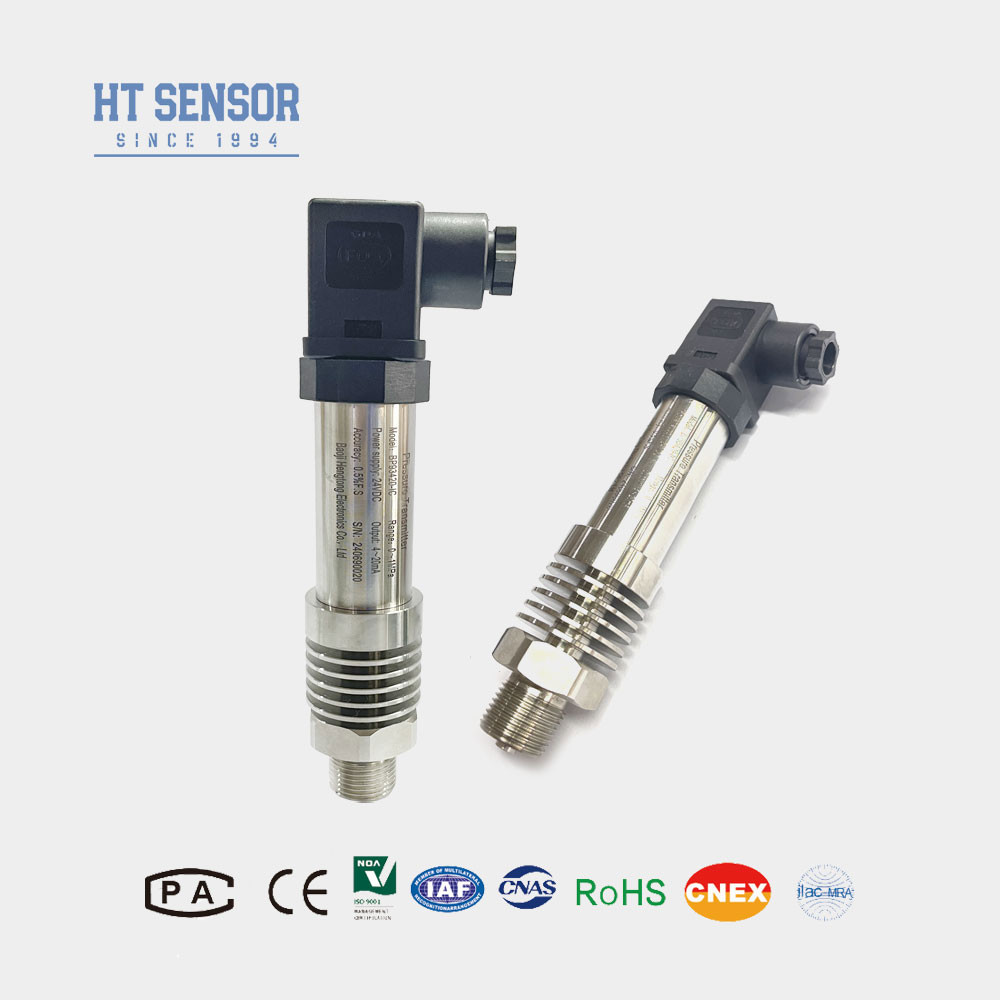

جهاز استشعار الضغط الصناعي عالي الحرارة مع هيكل من الفولاذ المقاوم للصدأ
مستشعر الضغط الصناعي BP93420IC
إدخال جهاز استشعار الضغط الصناعي:
BP93420-IC هو جهاز إرسال مستشعر ضغط صناعي عالي درجة الحرارة ، ويستخدم جوهر الوقود المليء بالزيت العزل للضغط من سلسلة HT19 كعنصر قياس أساسي.يلتقط جهاز الاستشعار الضغط الفعال للوسط المقاس من خلال هيكل استبعاد الحرارة المخصص المدمج في جهاز الإرسال، مما يقلل من تأثير درجات الحرارة العالية على ضغط المنتج. هذا التصميم المتخصص يجعله مناسبًا بشكل جيد للبيئات ذات درجات الحرارة العالية المتطلبة ،مما يجعلها مثالية للتطبيقات التي تنطوي على تقلبات درجة الحرارة أو العمل في ظروف مرتفعةيستخدم على نطاق واسع في العمليات والأنظمة الصناعية حيث تكون قياسات الضغط الدقيقة والموثوقة ضرورية حتى في بيئات عالية درجة الحرارة الصعبة.
خصائص المنتجمن جهاز استشعار الضغط الصناعي:
- 1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
- 2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ.
- 3.دقة عالية، كل بنية الفولاذ المقاوم للصدأ
- 4قياس السوائل من قبل البشر في بيئات ذات درجات حرارة عالية.
التطبيقاتمن جهاز استشعار الضغط الصناعي:
- 1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
- 2تطبيق في الصناعات البحرية والطيران.
- 3يتم توظيفها في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
- 4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير أداء جهاز استشعار الضغط الصناعي | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((معتاد) ± 0.2%F.S/year ((حد أقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 150 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304 أو 316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.4 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| RS485 | 3.6 ~ 30 فولت | 4 أسلاك |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان عمل المنتج بشكل موثوقيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
5. الحلقات O من المطاط الفلوريني تتراوح درجة حرارة التشغيل المسموح بها بين - 20 °C ~ 250 °C. عندما تنخفض درجات حرارة التشغيل إلى أقل من - 20 °C ، يجب اختيار حلقات الختم من نوع EPDM O.
6إذا كنت بحاجة إلى كابل، هناك ثلاثة مواد للاختيار من بينها. إذا لم تعط تعليمات محددة،سيتم استخدام مواد الكابلات البولي إيثيلين بشكل افتراضيإذا كانت هناك حاجة لمواد مختلفة من الكابلات، يرجى الإشارة إلى ذلك في نموذج الطلب الخاص بك.
7في حالة وجود متطلبات خاصة مثل الاهتزازات القوية، والتأثير الفوري، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في طلبك.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
