| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420D-II |
| الحد الأدنى لكمية: | 1 |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-8 يوم عمل |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 3000 قطعة / الشهر |
| مودل: | BP93420D-II | النطاق: | 0-20 كيلو باسكال~2 ميجا باسكال |
|---|---|---|---|
| القوة: | 24VDC | انتاج |: | 4-20mA |
| المواد: | الفولاذ المقاوم للصدأ | خيط: | عملية ذكر وأنثى |
| نوع الضغط: | مستشعر الضغط التفاضلي | فئة الحماية: | IP65 |
| وسط الاختبار: | الهواء والسوائل | المرفق: | DIN كبير |
| إبراز: | جهاز نقل الضغط التفاضلي BP93420DII,0-10KPa ناقل الضغط التفاضلي,ناقل ضغط تفاضلي 2MPa,0-10KPa Differential Pressure Transmitter,2MPa Differential Pressure Transmitter |
||

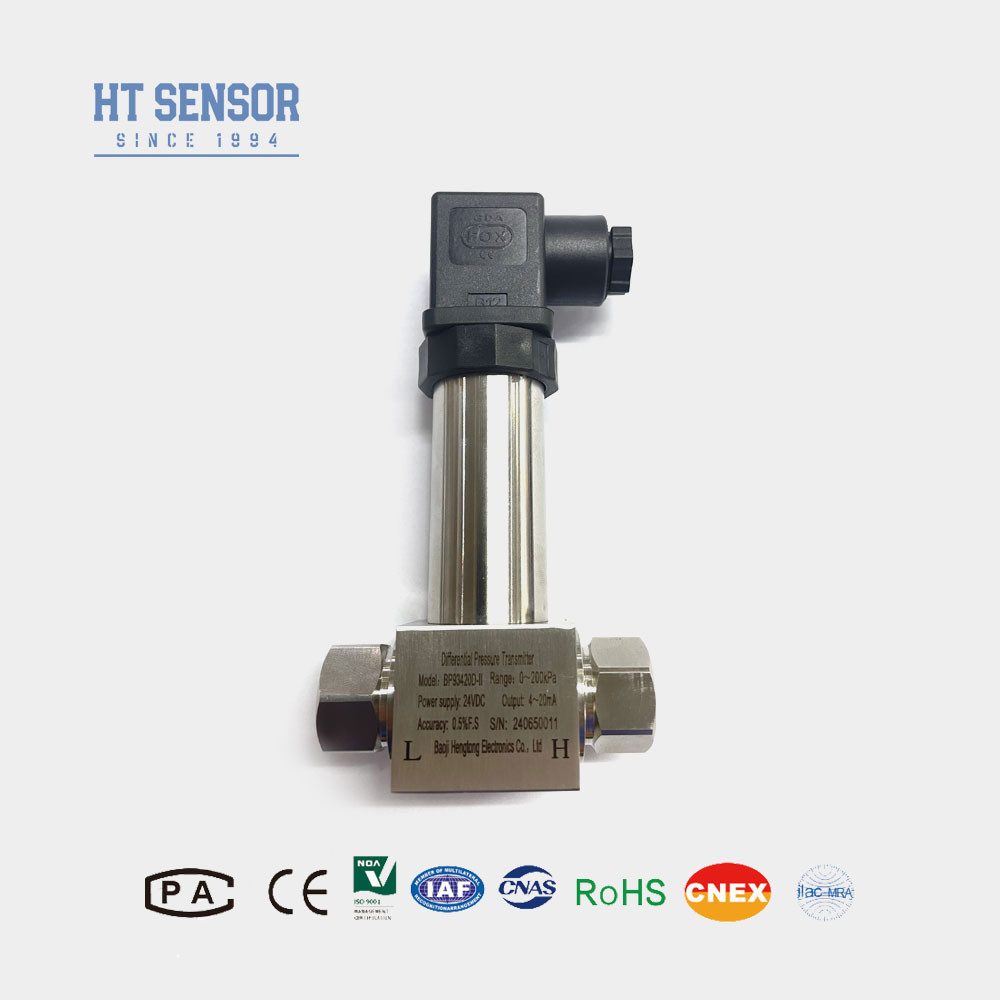

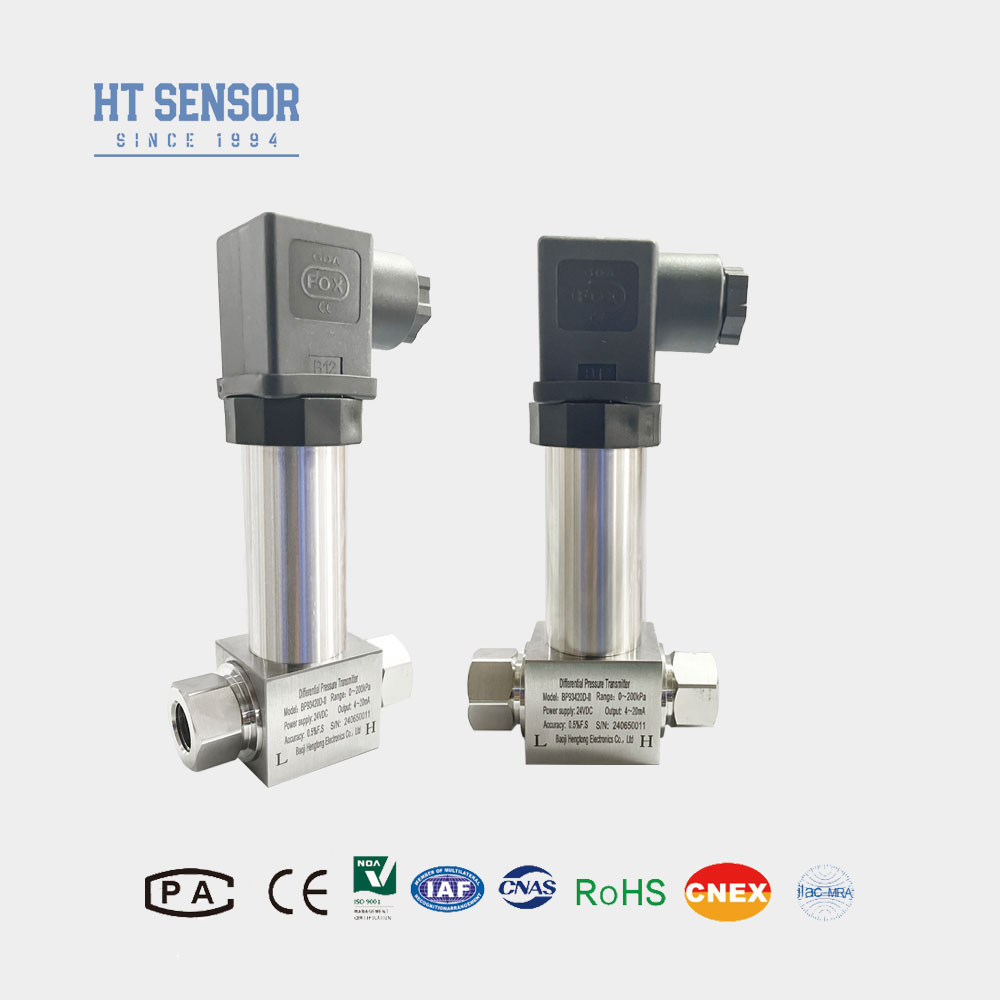

جهاز إرسال الضغط التفاضلي BP93420DII لمدى القياس من 0-10KPa إلى 2MPa
BP93420DIIدمختلفة(ب)إعادة تأهيلجهاز إرسال
إدخال جهاز نقل الضغط التفاضلي:
يستخدم جهاز إرسال الضغط التفاضلي BP93420DII جهاز استشعار رقيقي من السيليكون المنتشر. يتم قياس فرق الضغط بين الغاز والسائل وإخراجها ، والتي يمكن عرضها.وهي قابلة للتطبيق على قياس فرق الضغط من الغازات والسوائل المختلفة في خطوط الأنابيب في الصناعات مثل البترولالكيمياء والطاقة الكهربائية والهيدرولوجيا الخ
خصائص المنتجمن جهاز نقل الضغط التفاضلي:
1. يتبنى المحول تصميم هيكل الفولاذ المقاوم للصدأ، هيكل مضغوط، وتركيب مريح.
2بعد تعويض الحرارة الصارمة وفحص الشيخوخة، لضمان الأداء المستقر والموثوق به.
3يمكن أن تكون الواجهة الكهربائية خارجية أو متصلة مباشرة.
التطبيقاتمن جهاز نقل الضغط التفاضلي:
| معايير الأداءمن جهاز نقل الضغط التفاضلي: | |
|---|---|
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0.5 4.5 فولت | 5VDC |
| دليل الطلبمن جهاز نقل الضغط التفاضلي: | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
