جهاز إرسال فرق الضغط BP93420DII بتصميم مدمج وسهل التركيب، جهاز إرسال مستشعر الضغط
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| إبراز |
سهولة التثبيت ناقل الضغط التفاضلي,جهاز نقل الضغط التفاضلي BP93420DII,ناقل الضغط التفاضلي المدمج,BP93420DII Differential Pressure Transmitter,Compact Differential Pressure Transmitter |
||
Product Description
مرسل ضغط تفاضلي مع مستشعر ضغط تفاضلي من نوع Dwyer Piezoresistive المصنوع من السيليكون المنتشر

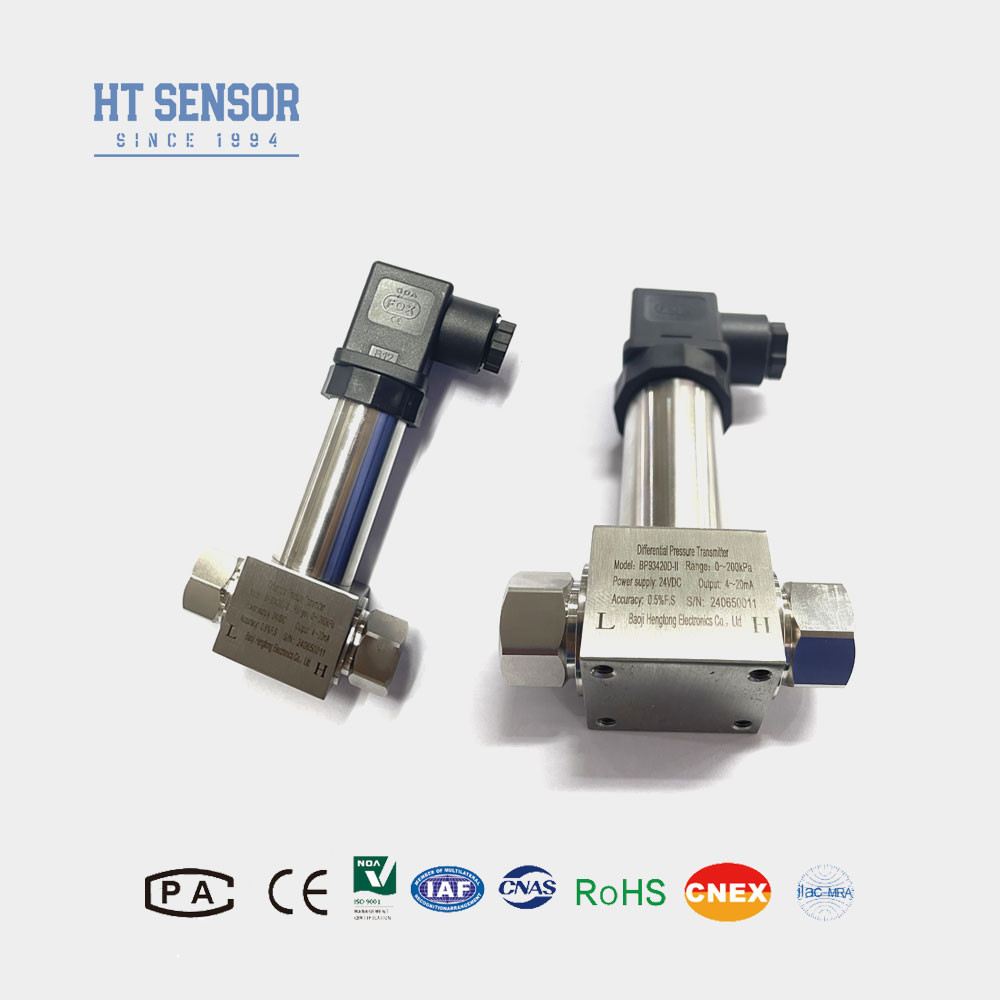

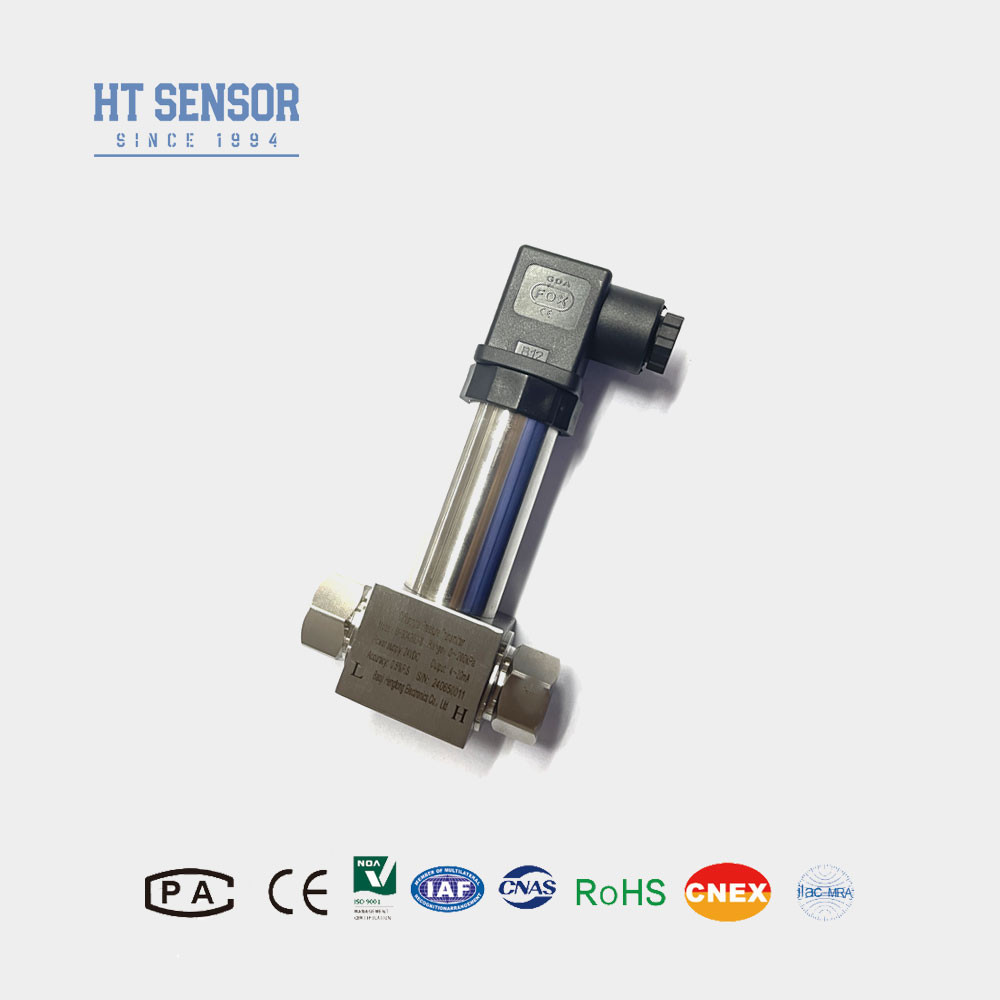

BP93420DII Dتفاضلي Pضغطمرسل
مقدمة عن مرسل الضغط التفاضلي:
يستخدم مرسل الضغط التفاضلي BP93420DII مستشعرًا من نوع piezoresistive من السيليكون المنتشر. يتم قياس الفرق في الضغط للغاز والسائل وإخراجه، والذي يمكن عرضه. إنه قابل للتطبيق على قياس الفرق في الضغط للغازات والسوائل المختلفة في خطوط الأنابيب داخل الصناعات مثل البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا وما إلى ذلك.
ميزات المنتج لمرسل الضغط التفاضلي:
- يعتمد المرسل تصميم هيكل من الفولاذ المقاوم للصدأ، وهيكل مدمج وسهل التركيب.
- بعد تعويض درجة الحرارة الصارمة وفحص الشيخوخة، لضمان أداء مستقر وموثوق به.
- يمكن أن تكون الواجهة الكهربائية خارجية أو اتصال مباشر.
التطبيقات لمرسل الضغط التفاضلي::
- 1. مناسب لقياس الضغط التفاضلي للغازات أو السوائل المختلفة في خطوط الأنابيب في البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا وغيرها من الصناعات.
- 2. يستخدم في التحكم في العمليات الميدانية الصناعية.
- 3. قياس الضغط التفاضلي للأنابيب والفرن.ers
| معلمات الأداء لمرسل الضغط التفاضلي: | |
|---|---|
| نطاق القياس | 0-10KPa……~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 أضعاف النطاق المقنن |
| الضغط الثابت | الحد الأدنى بين 5 أضعاف النطاق المقنن أو 7 ميجا باسكال |
| الدقة @ 25℃ | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| تباعد | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| الاستقرار على المدى الطويل | ±0.5%F.S/Year(≤200KPa) ±0.2%F.S/Year(＞200KPa) |
| انجراف درجة الحرارة الصفري | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| انجراف درجة حرارة الامتداد | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| تعويض درجة الحرارة | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| درجة حرارة التشغيل | -30℃~80℃ |
| درجة حرارة التخزين | -40℃~100℃ |
| الاهتزاز | 10g,55Hz ～ 2kHz |
| مادة الغلاف | 304,316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة الانفجار | آمن جوهريًا ومضاد للانفجار |
| تصنيف الحماية | IP65 |
| الوزن | ~0.45kg |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سلك |
| 0～10/20mA |
3 أسلاك |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| نصائح الطلب لمرسل الضغط التفاضلي: |
1. عند تحديد المنتج، يرجى التأكد من أن وسيط الاختبار متوافق مع الأجزاء المتصلة بالمنتج (الفولاذ المقاوم للصدأ 304 أو 316L).
2. من أجل ضمان التشغيل الموثوق به، يوصى بتركيب ثلاثة أنابيب صمام بين نقطة القياس والمرسل لضمان أن ضغط حجرة الضغط الموجب والسلبي للمرسل بطيء وموحد. إذا كان الحمل الزائد لطرف واحد خطيرًا، فسيتضرر المستشعر.
3. عند التثبيت، يجب وضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موضع التثبيت على المنتج.
4. في حالة وجود متطلبات خاصة مثل الاهتزاز القوي والصدمات اللحظية والتداخل الكهرومغناطيسي القوي أو التداخل اللاسلكي، يرجى إبلاغنا والإشارة في الطلب.
5. عند طلب جهاز إرسال مزود بشاشة LCD أو LED، يجب ألا يقل مصدر طاقة جهاز الإرسال عن 20VDC.
| دليل الطلب لمرسل الضغط التفاضلي: | ||||||||
| BP93420XX | مرسل الضغط | |||||||
| الكود | بناء الخطوط العريضة | |||||||
| DII | مرسل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa……~2MPa | |||||||
| الكود | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| الكود | وصلة الضغط | |||||||
| J1 | M20×1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 ذكر | |||||||
| J4 | 1/2 NPT ذكر | |||||||
| J5 | أخرى | |||||||
| الكود | وصلة كهربائية | |||||||
| B1 | هيرشمان | |||||||
| B2 | PG7 قابس | |||||||
| B3 | إخراج كابل مختوم | |||||||
| B4 | أخرى | |||||||
| الكود | نوع الضغط | |||||||
| D | الضغط التفاضلي | |||||||
