| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420-IIIF |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-IIIF | إمدادات الطاقة: | 18-32VDC |
|---|---|---|---|
| أخرج: | 4-20mA أو RS485 وما إلى ذلك | نوع الضغط: | مقياس الضغط، مطلق، مغلق |
| النطاق: | 0-35 كيلو باسكال ~ 20 ميجا باسكال | نوع الهيكل: | جهاز إرسال الحجاب الحاجز المسطح |
| وسط القياس: | سائل أو هواء ذو درجة حرارة عالية | درجة الدقة: | 0.5%FS 0.3%FS |
| مستوي: | DN25 DN50 | التخصيص: | OEM وتصنيع |
| إبراز: | مستشعر الضغط الصناعي BP93420-IIIF,316L الحجاب الحاجز العازل مستشعر الضغط الصناعي,جهاز إرسال مستشعر الضغط الصناعي,316L Isolation Diaphragm Industrial Pressure Sensor,Industrial Pressure Sensor Transmitter |
||
إدخالأجهزة استشعار الضغط الصناعية:

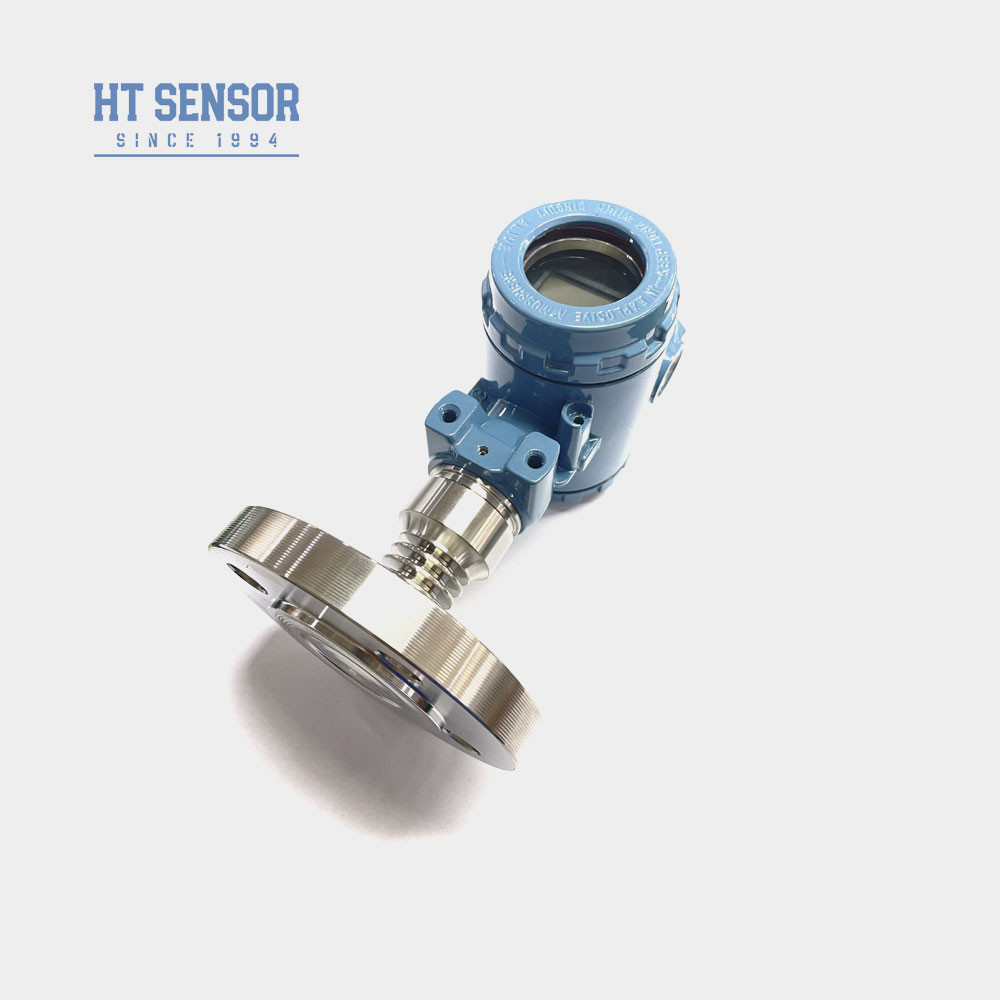

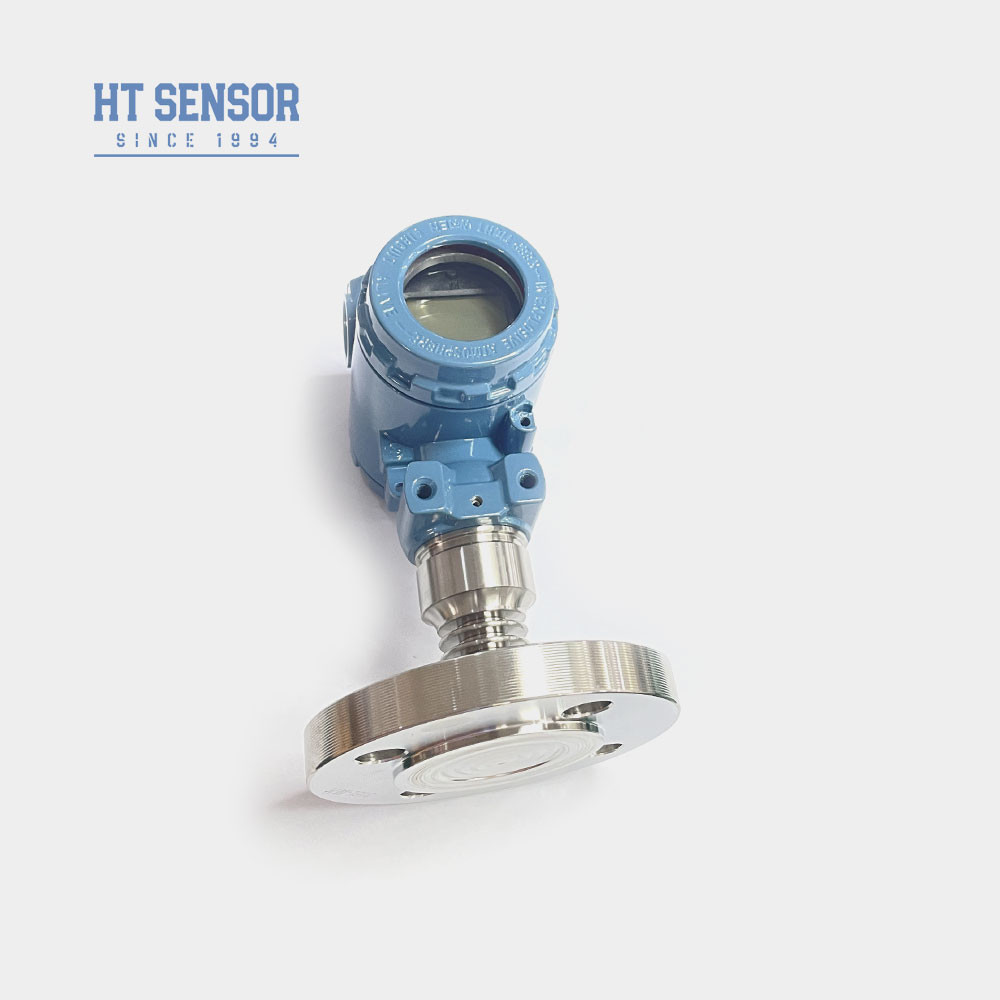

جهاز إرسال الضغط عالية درجة الحرارة BP93420-IIIF يستخدم النواة المملوءة بالزيت من سلسلة HT السيليكون المقاومة كعنصر قياس للإشارة.يحتوي اتصال العملية على لحام مباشر من الحجاب الحاجز العزل 316L والفلانج مطابقة، لضمان قياس دقيق للضغط. تم تصميم حوض الحرارة المخصص للتكيف مع البيئات عالية درجة الحرارة. داخل غطاء الفولاذ المقاوم للصدأ،دائرة معالجة الإشارة تحول إشارة المستشعر إلى إشارة خروجاً قياسية (4-20mA).
| معايير الأداءأجهزة استشعار الضغط الصناعية | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 35 كيلو بايت... 20 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 4 كجم |
خصائص المنتججهاز إرسال مستشعر الضغط الصناعي:
تطبيقاتجهاز إرسال مستشعر الضغط الصناعي:
| إشارة الخروج ofجهاز إرسال مستشعر الضغط الصناعي | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت |
| دليل الطلبأجهزة استشعار الضغط الصناعية | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: يتميز أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز استشعار الضغط في الشهر، مما يضمن لنا أن نتمكن من تلبية الطلبات على نطاق واسعمن المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية عادة ما يكون لها فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا مع ضمان لمدة 24 شهرا من تاريخ الشحن، وخدمة ما بعد البيع لدينا يضمن استجابات سريعة في غضون 24 ساعة جنبا إلى جنب مع دعم التعليمات عن بعد على الانترنت
