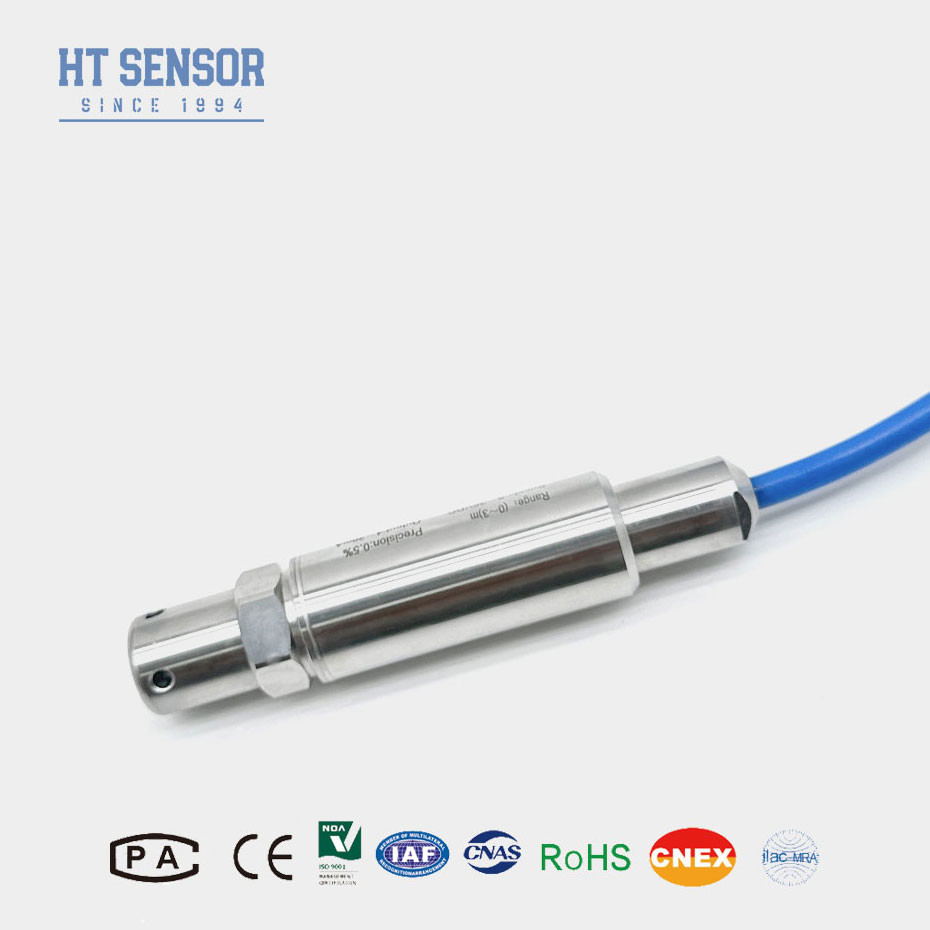

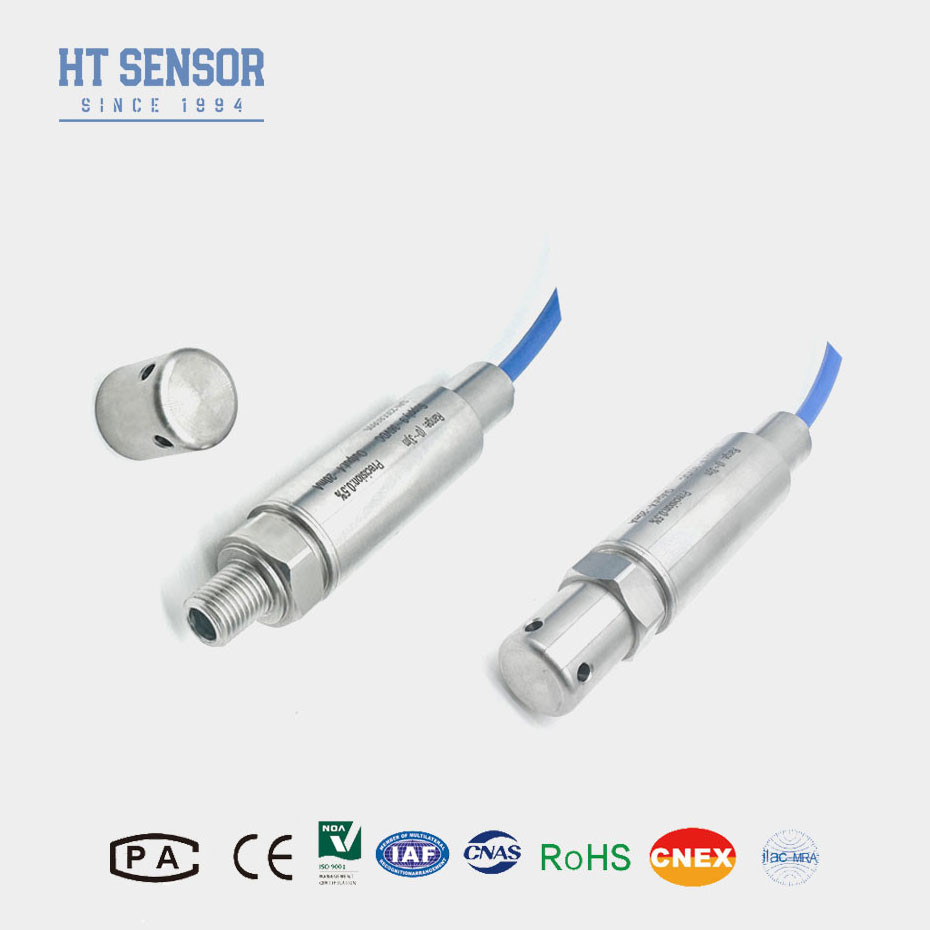

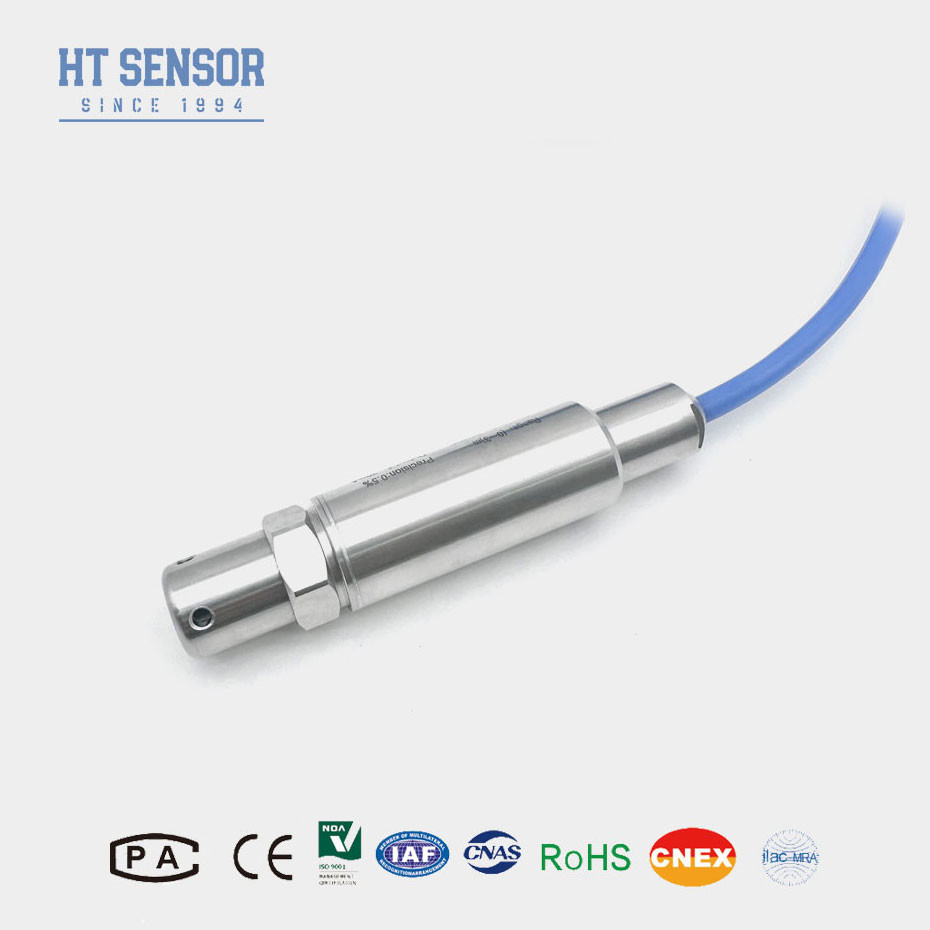

من الفولاذ المقاوم للصدأ 4-20mA BH93420-I سلسلة جهاز نقل مستوى هيدروستاتيكي
Product Details
| النموذج رقم: | BH93420-I | شكل الإخراج: | 4-20mA أو RS485 |
|---|---|---|---|
| تصنيف الملكية الفكرية: | IP68 | الدقة: | ≤ ± 0.5% F.S |
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | الوزن الصافي: | 0.3 كجم بدون كابل |
| حزمة النقل: | كرتون | الأصل: | شان شي |
| الرمز السريع: | 90261000 | القدرة على العرض: | 1000-3000 |
| نوع المنشأة: | نوع غاطسة | عملية الإنتاج: | مستشعر السيليكون المنتشر |
| نوع المسبار: | نوع المسبار | ||
| إبراز |
4-20mA ناقل مستوى هيدروستاتيكي,ناقل مستوى هيدروستاتيكي من الفولاذ المقاوم للصدأ,ناقل مستوى هيدروستاتيكي من سلسلة BH93420-I,Stainless Steel Hydrostatic Level Transmitter,BH93420-I Series Hydrostatic Level Transmitter |
||
Product Description
BH93420-Iناقل مستوى هيدروستاتيكي
إدخالناقل مستوى هيدروستاتيكي:
BH93420-أناتم تصميم جهاز نقل المستوى الهيدروستاتيكي لقياس مستوى دقيق وموثوق به في مجموعة متنوعة من التطبيقات السائلة. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional)هذا جهاز تحويل الضغط الغائم هو حل ممتاز لمراقبة المستوى للتطبيقات الداخلية والخارجية.
ناقل مستوى هيدروستاتيكيهو حل متعدد الاستخدامات وموثوق به لقياس مستوى دقيق في تطبيقات متنوعة. إن البناء القوي والتكنولوجيا المتقدمة تضمن أداء طويل الأجل والحد الأدنى من الصيانة
خصائص المنتج
1.تعويض درجة الحرارة الرقمية: قياسات دقيقة عبر مجموعة واسعة من درجات الحرارة.
2نطاق القياس: متوفر في نطاقات من 0-1m إلى 0-200m H2O.
3إشارة الخروج: 4-20mA، 0-5VDC، أو مخرجات رقمية (RS485، Modbus).
4دقة: ± 0.1% FS لقياس مستوى دقيق.
5المادة: غطاء من الفولاذ المقاوم للصدأ لمقاومة التآكل.
التطبيقات:
* خزانات مستوى السائل
* خزانات وقود البنزين و الديزل
* قنوات مياه الصرف الصحي
* قياس مستوى المياه الجوفية
معايير الأداء:
| نطاق القياس | 0~10m...400mH2O |
| الحمل الزائد | ≤ 2 ٪ من النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى) |
| الانحراف الحراري على نطاق كامل | ± 1.5% F.Sr ((نوع) ± 2% F.S (ماكس.) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون الكابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
نصائح الطلب:
عند النظر في شراء أجهزة نقل الضغط من السيليكون المنتشر، من المهم تقييم عدة عوامل لضمان أن المنتج المختار يلبي احتياجات التطبيق الخاصة بك.أدناه دليل شامل لمساعدتك خلال عملية الطلب
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5التوافق المادي
المواد المستخدمة في جهاز الإرسال (مثل الفولاذ المقاوم للصدأ ، PVC ، PTFE) متوافقة مع السائل الذي يتم قياسه.خاصة إذا كان التعامل مع مواد تآكل أو عدوانية.
| النظام الدليل: | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m...400mH2O | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
الأسئلة الشائعة:
1ما هو جهاز إرسال مستوى السيليكون المنتشر؟
جهاز إرسال مستوى السيليكون المغطى هو جهاز يستخدم لقياس مستوى السائل عن طريق غمر جهاز الاستشعار في السائل.يستخدم تكنولوجيا السيليكون المنتشرة لتوفير قياسات دقيقة وموثوقة على أساس الضغط الهيدروستاتيكي.
2كيف يعمل جهاز إرسال مستوى السيليكون المنتشر؟
يقوم جهاز الإرسال بقياس الضغط الهيدروستاتيكي الذي يمارسه عمود السائل فوق جهاز الاستشعار. يتم تحويل هذا الضغط إلى إشارة كهربائية،والذي يتم معالجته بعد ذلك لتحديد مستوى السائل.
3ما هي الميزات الرئيسية لهذا النوع من جهاز الإرسال؟
دقة عالية
بناء صلب
تعويض الحرارة
الاستقرار على المدى الطويل
تثبيت سهل
4ما هي المواد المستخدمة في بناء هذه أجهزة الإرسال؟
عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ أو مواد أخرى مقاومة للتآكل لتحمل البيئات القاسية والسوائل العدوانية.
5كيف يمكنني تركيب جهاز إرسال مستوى السيليكون المنتشر؟
التثبيت بسيط: يتم ببساطة غمر المستشعر في السائل الذي سيتم قياسه. يتم توصيل جهاز الإرسال بنظام مراقبة أو جهاز تحكم عبر مخرجاته الكهربائية.
6ما هي الإشارات الخارجة المتاحة؟
تشمل إشارات الإخراج الشائعة 4-20mA و 0-5VDC والمخرجات الرقمية مثل RS485 و Modbus.
