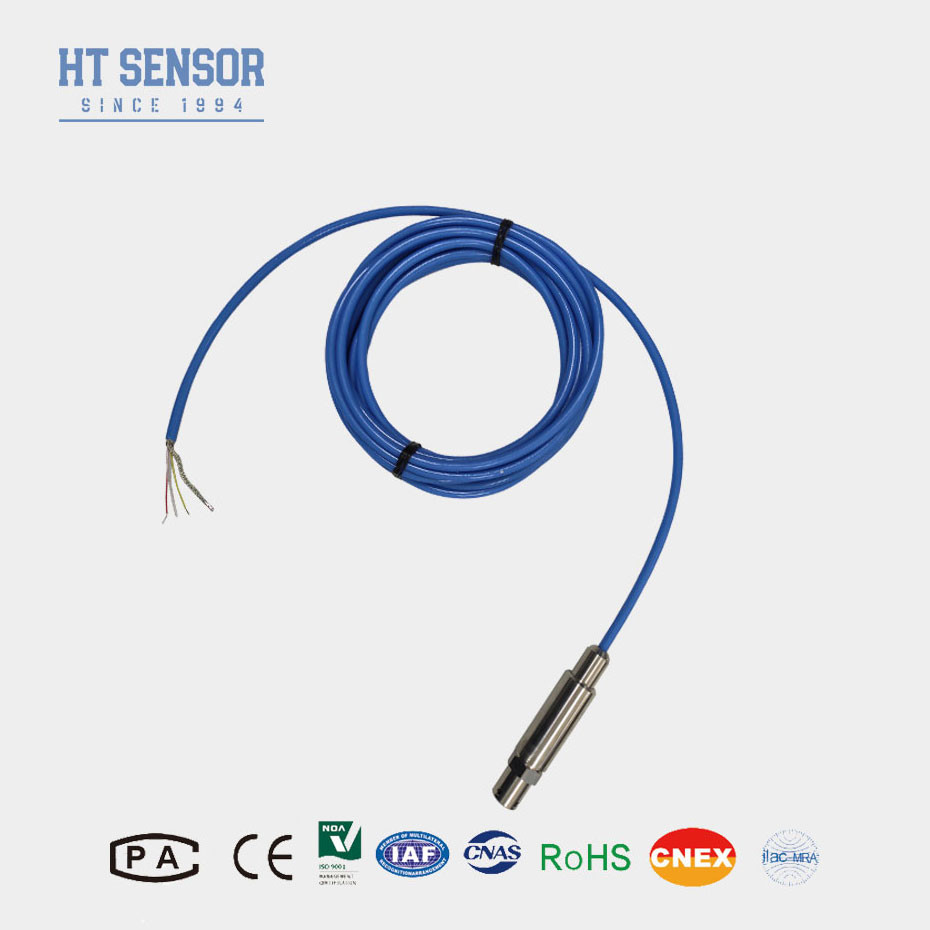

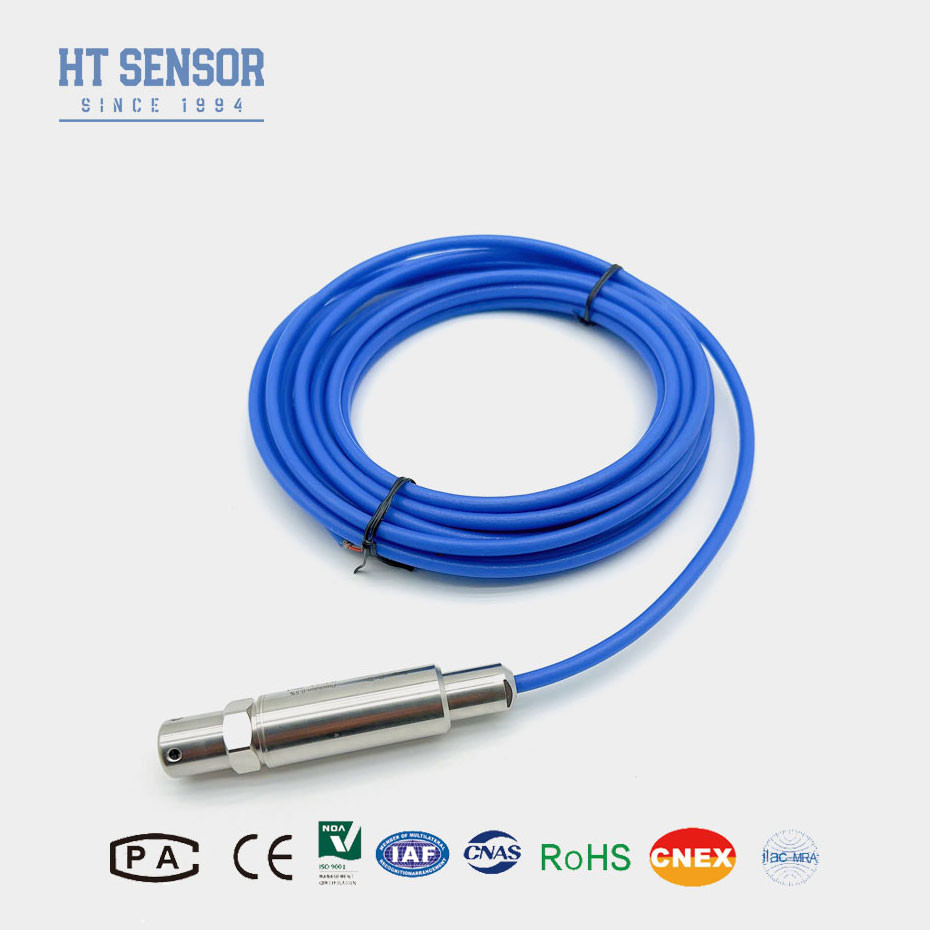

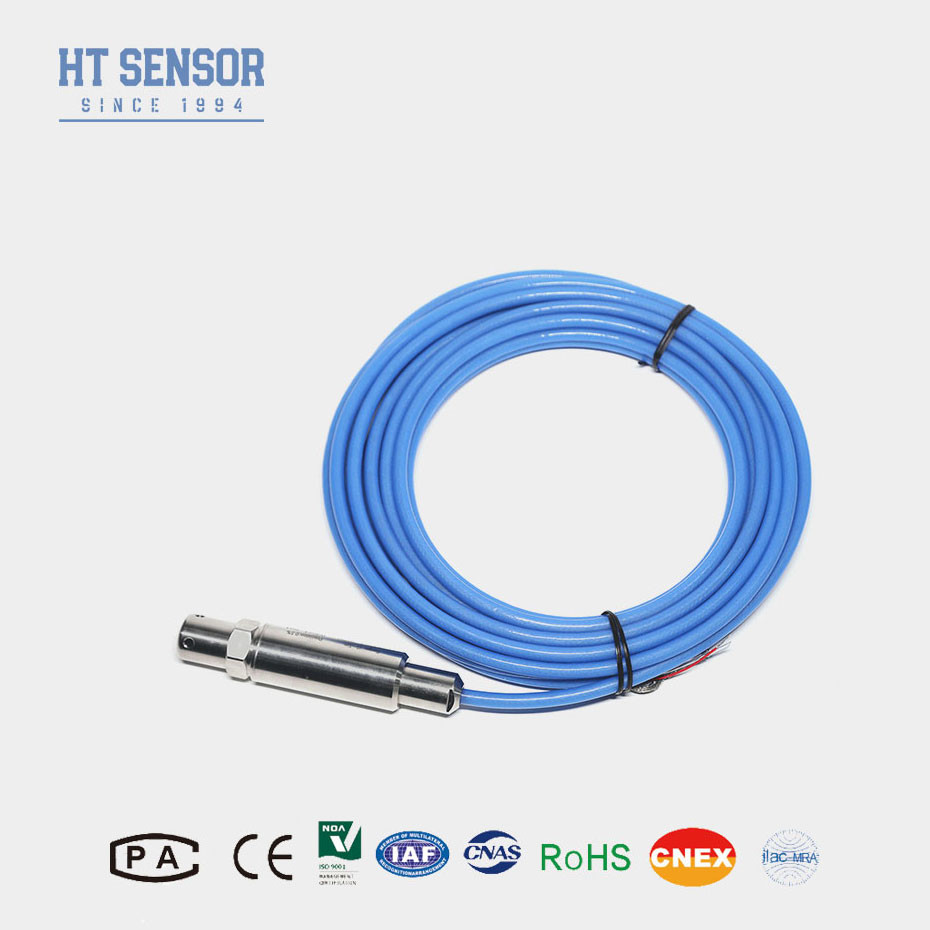

مستشعر الضغط المعزول من وسائل الإعلام من الفولاذ المقاوم للصدأ BH93420-I سلسلة سلسلة ناقل مستوى هيدروستاتيكي
جهاز استشعار مستوى خزان الوقود الغائم 4-20mA,ناقل مستوى السائل 4-20ma,جهاز إرسال مستوى السائل الغائم
جهاز استشعار الضغط المعزول من الفولاذ المقاوم للصدأ,جهاز استشعار الضغط المعزول من سلسلة BH93420-I,جهاز استشعار الضغط المعزول من جهاز إرسال المستوى الهيدروستاتيكي
Submersible Liquid Level Transmitter
Product Details
| النموذج رقم: | BH93420-I | شكل الإخراج: | 4-20mA أو RS485 |
|---|---|---|---|
| تصنيف الملكية الفكرية: | IP68 | الدقة: | ≤ ± 0.5% F.S |
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | الوزن الصافي: | 0.3 كجم بدون كابل |
| حزمة النقل: | كرتون | الأصل: | شان شي |
| الرمز السريع: | 90261000 | القدرة على العرض: | 1000-3000 |
| نوع المنشأة: | نوع غاطسة | عملية الإنتاج: | مستشعر السيليكون المنتشر |
| نوع المسبار: | نوع المسبار | ||
| إبراز |
جهاز استشعار الضغط المعزول من الفولاذ المقاوم للصدأ,جهاز استشعار الضغط المعزول من سلسلة BH93420-I,جهاز استشعار الضغط المعزول من جهاز إرسال المستوى الهيدروستاتيكي,BH93420-I Series Isolated Pressure Sensor,Hydrostatic Level Transmitter Isolated Pressure Sensor |
||
Product Description
BH93420-Iناقل مستوى هيدروستاتيكي
إدخالناقل مستوى هيدروستاتيكي:
BH93420-أناتم تصميم جهاز نقل المستوى الهيدروستاتيكي لقياس مستوى دقيق وموثوق به في مجموعة متنوعة من التطبيقات السائلة. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional)هذا جهاز تحويل الضغط الغائم هو حل ممتاز لمراقبة المستوى للتطبيقات الداخلية والخارجية.
المبدأ: يقيس الضغط الذي يمارسه عمود السائل فوق جهاز الاستشعار. الضغط متناسب مع ارتفاع السائل.
التشغيل: يتم وضع جهاز استشعار للضغط في الجزء السفلي من الخزان. يتم تحويل قراءة الضغط إلى إشارة كهربائية ، والتي تستخدم بعد ذلك لحساب مستوى السائل.
خصائص المنتج
1.تعويض درجة الحرارة الرقمية: قياسات دقيقة عبر مجموعة واسعة من درجات الحرارة.
2تصحيح غير خطي: إنتاج خطي يمثل بدقة الضغط المقاس.
3تعديل التكاليف
4علامة مضادة للانفجار: ExiaIICT6
5معدل حماية مرتفع: IP68
6كابلات PE أو PU
7درجة الحرارة، والخطية، والانسداد والتكرارية للتعديل متعددة النقاط
التطبيقات:إدارة المياه والصرف الصحي
المعالجة الكيميائية
صناعة النفط والغاز
صناعة الأغذية والمشروبات
مراقبة البيئة
معايير الأداء:
| نطاق القياس | 0~10m...400mH2O |
| الحمل الزائد | ≤ 2 ٪ من النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى) |
| الانحراف الحراري على نطاق كامل | ± 1.5% F.Sr ((نوع) ± 2% F.S (ماكس.) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون الكابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
نصائح الطلب:
عند النظر في شراء أجهزة نقل الضغط من السيليكون المنتشر، من المهم تقييم عدة عوامل لضمان أن المنتج المختار يلبي احتياجات التطبيق الخاصة بك.أدناه دليل شامل لمساعدتك خلال عملية الطلب
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5التوافق المادي
المواد المستخدمة في جهاز الإرسال (مثل الفولاذ المقاوم للصدأ ، PVC ، PTFE) متوافقة مع السائل الذي يتم قياسه.خاصة إذا كان التعامل مع مواد تآكل أو عدوانية.
| النظام الدليل: | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m...400mH2O | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~7 أيام عمل للنماذج القياسية. قد تختلف المنتجات المخصصة.
5س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24 ساعة، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
6.ما هي مزايا استخدام جهاز إرسال مستوى من السيليكون المنتشر؟
توفر هذه أجهزة الإرسال دقة عالية، وبناء قوي، وأداء موثوق به في مجموعة متنوعة من التطبيقات الصناعية والبيئية.من السهل تركيبها وتوفير استقرار طويل الأجل مع الحد الأدنى من الصيانة.
