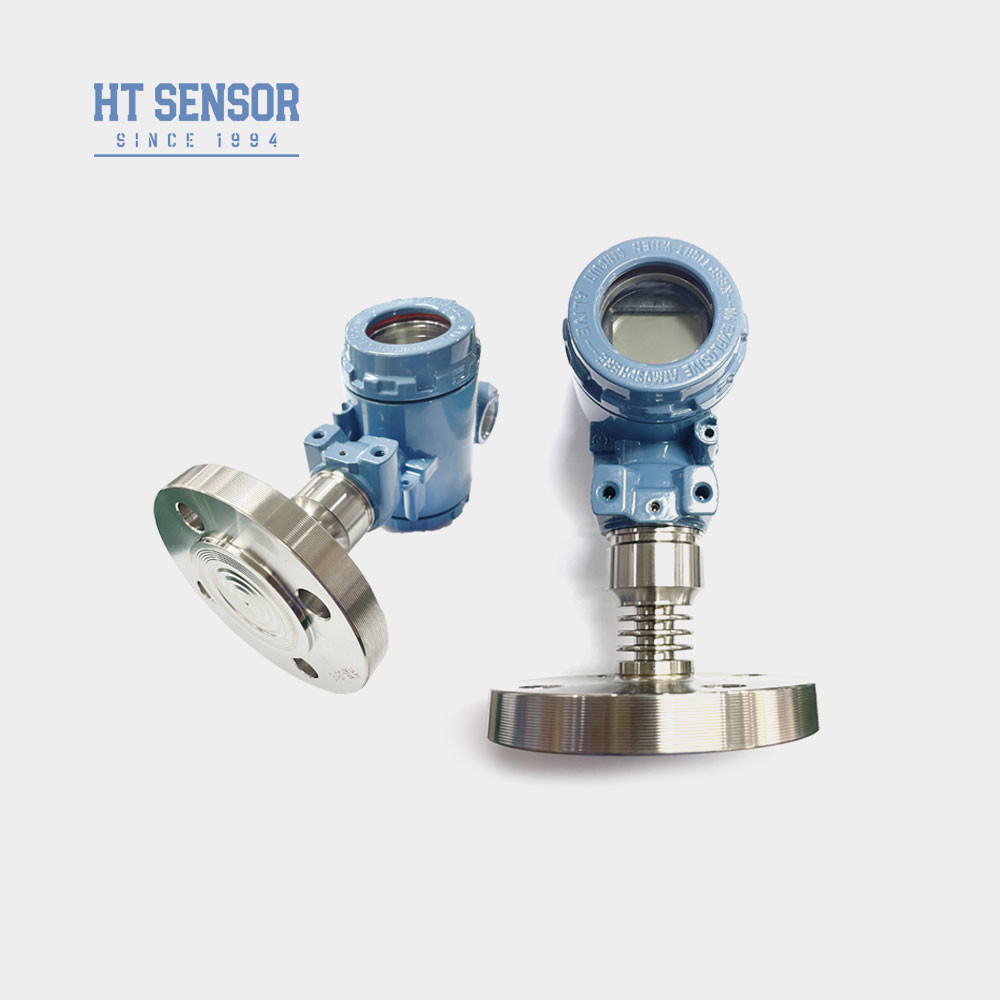

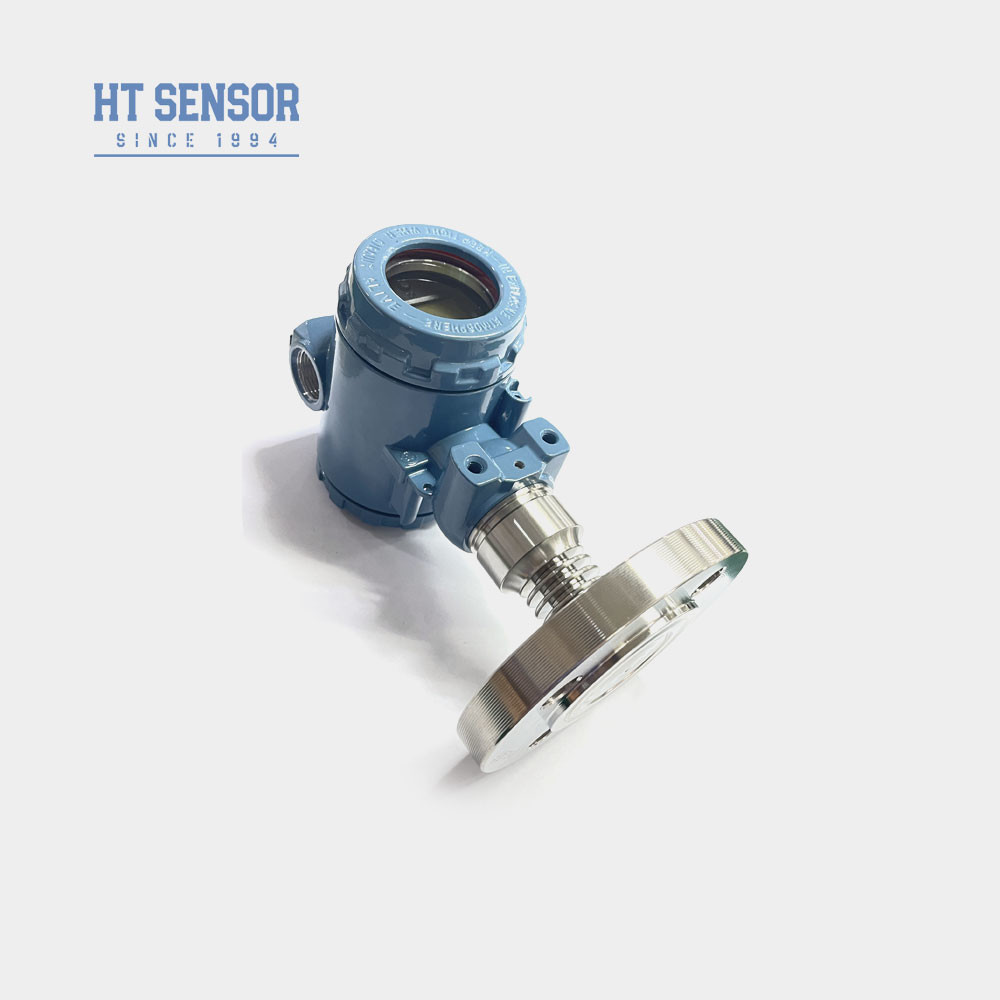

DN25 جهاز إرسال ضغط عالية درجة الحرارة 4-20mA مع جهاز استشعار الضغط الصناعي
Product Details
| النموذج رقم: | BP93420-IIIF | إمدادات الطاقة: | 24VDC |
|---|---|---|---|
| أخرج: | 4-20mA RS485 OR hart | نوع الضغط: | مقياس الضغط، مطلق، مغلق |
| النطاق: | 0-35 كيلو باسكال ~ 20 ميجا باسكال | نوع الهيكل: | جهاز إرسال الحجاب الحاجز المسطح |
| وسط القياس: | سائل أو هواء ذو درجة حرارة عالية | درجة الدقة: | 0.5٪ |
| مستوي: | DN25-DN50 وما إلى ذلك | التخصيص: | نعم.. |
| إبراز |
ناقل الضغط 4-20mA,ناقل الضغط DN25,جهاز نقل ضغط عالي الحرارة,DN25 Flange Pressure Transmitter,High Temperature Pressure Transmitter |
||
Product Description
DN25 ناقل ضغط للفلنج عالي الحرارة 4-20mA مع العرض
BP93420-IIIFناقل الضغط
إدخالأجهزة استشعار الضغط الصناعية:
جهاز إرسال الضغط عالية درجة الحرارة BP93420-III يستخدم سلسلة HT من السيليكون المقاومة الفيلم المملوء بالزيت النواة كمكون استشعار الإشارة.اتصاله العملية تنطوي على لحام مباشرة من الحجاب الحاجز العزل 316L والفلانج مطابقة، لضمان قياس دقيق للضغط. تم تصميم حوض الحرارة المخصص للتكيف مع البيئات عالية درجة الحرارة. داخل غطاء الفولاذ المقاوم للصدأ،دائرة معالجة الإشارة تحول إشارة المستشعر إلى إشارة خروجاً قياسية (4-20mA)تم إجراء اختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان الأداء المستقر والموثوق به للمرسل.
| معايير الأداءأجهزة استشعار الضغط الصناعية | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 35 كيلو بايت... 20 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 4 كجم |
خصائص المنتججهاز إرسال مستشعر الضغط الصناعي:
- 1نطاق قياس واسع، خيارات واجهة ضغط مختلفة.
- 2خيارات إشارة الخروج المتنوعة
- 3يمكن ضبط الصفر والكامل
- 4دقة عالية، العديد من اتصالات العملية العقيمة
تطبيقاتجهاز إرسال مستشعر الضغط الصناعي:
- مناسبة لقياس الغازات والسوائل غير السامة في 316L.
- تستخدم في المعالجة العفوية في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية وغيرها.
- يستخدم في صناعات الورق والكيماويات ، وكذلك في مستويات مياه الصرف الصحي والمشروبات.
| إشارة الخروج ofجهاز إرسال مستشعر الضغط الصناعي | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت |
| نصائح الطلبfجهاز نقل الضغط الصناعي |
- ضمان التوافق: عند اختيار المنتج، يرجى التحقق من أن الوسيط المختبر متوافق مع أجزاء الاتصال بالمنتج.
- المنتجات المقاومة للانفجار: لاحظ أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
- الحجاب الحاجز هو مكون مهم، لا يضر تشوه الحجاب الحاجز.
- الحماية من البرق: لضمان التشغيل الموثوق به للمنتج ، يُنصح بتثبيت أجهزة الحماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة متصلون بالأرض بشكل موثوق به.
- خيارات الكابلات: طول الكابل الافتراضي هو صفر ، وهناك ثلاثة أنواع من مواد الكابلات للاختيار من بينها. ما لم يتم تحديد خلاف ذلك ، يمكن استخدام مواد الكابلات البولي إيثيلين.إذا كانت هناك حاجة لمادة مختلفة من الكابلات، يرجى الإشارة إلى ذلك في نموذج الطلب.
- متطلبات خاصة: في حالة وجود متطلبات خاصة، مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة ذلك في الطلب.
| دليل الطلبأجهزة استشعار الضغط الصناعية | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
