ناقل الضغط الصناعي عالي الحرارة مع الحجاب الحاجز للتطبيقات الصناعية
Product Details
| رقم الموديل: | BP93420-IIIF | مزود الطاقة: | 12-32 فولت تيار مستمر (24 فولت تيار مستمر) |
|---|---|---|---|
| أخرج: | 4-20mA RS485 مع شاشة | نوع الضغط: | مقياس الضغط المطلق المختوم |
| يتراوح: | 0-35 كيلو باسكال ~ 20 ميجا باسكال | نوع الهيكل: | جهاز إرسال أجهزة استشعار الحجاب الحاجز |
| قياس المتوسطة: | سائل ذو درجة حرارة عالية | درجة الدقة: | 0.5 ٪ |
| مستوي: | DN25-DN50 -DN100 وما إلى ذلك | التخصيص: | تصنيع المعدات الأصلية |
| إبراز |
تدفق ضغط الحجاب الحاجز الارسال,تطبيقات صناعية ناقل الضغط,جهاز نقل ضغط عالي الحرارة,Industrial Applications Pressure Transmitter,High Temperature Pressure Transmitter |
||
Product Description

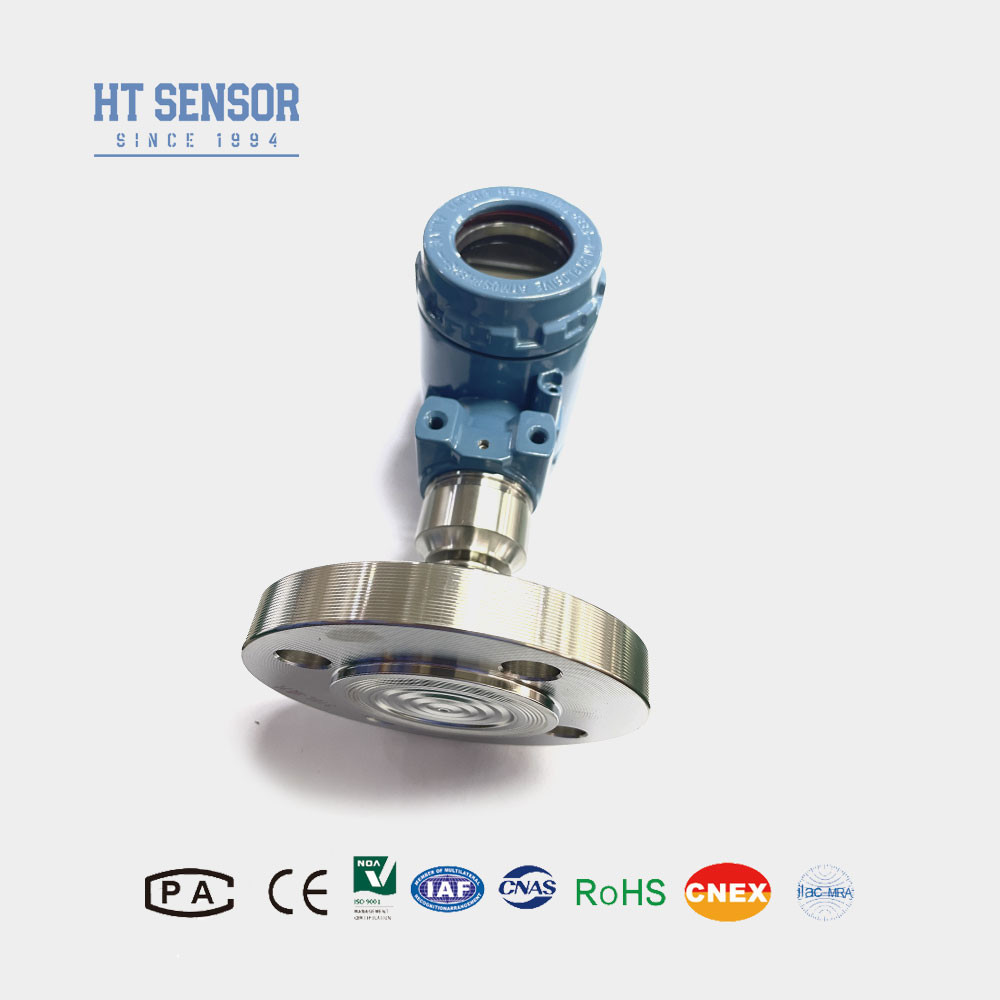

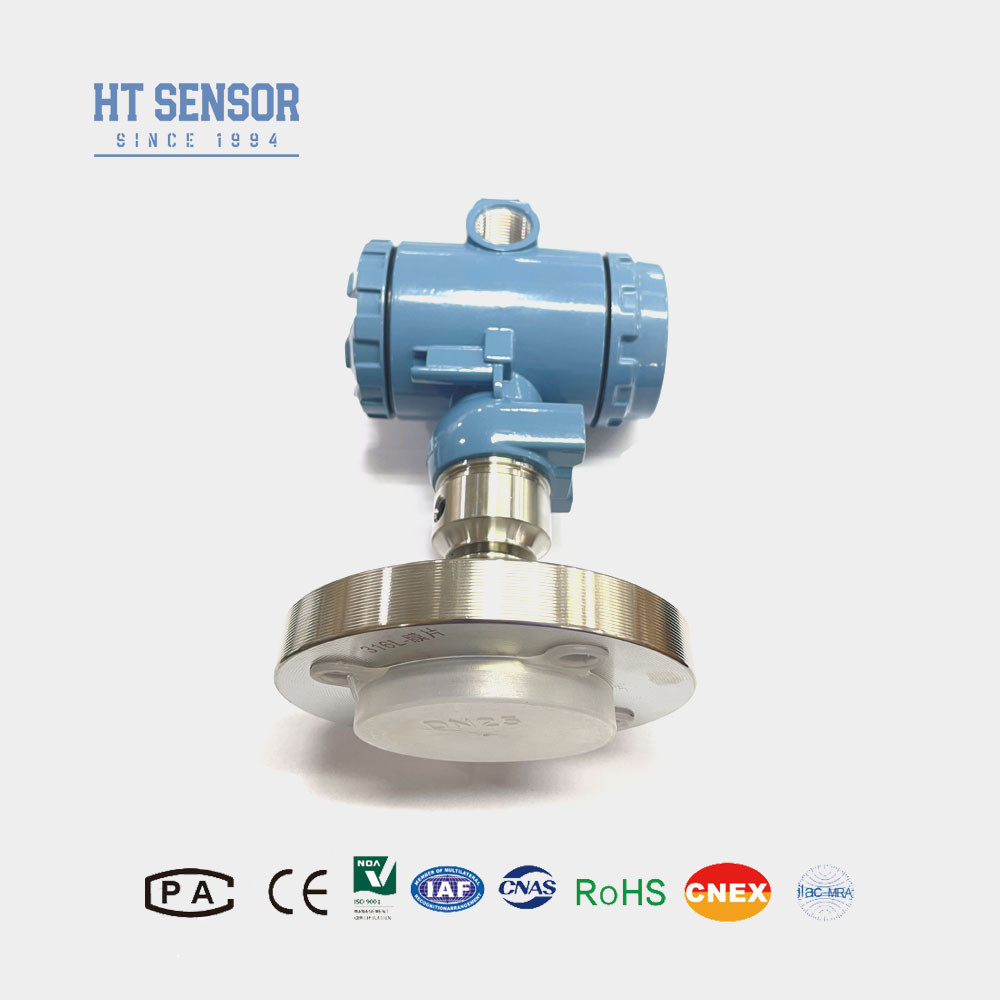

ناقل ضغط عالي الحرارة مع الحجاب الحاجز للطباعة الصناعية
BP93420-IIIFناقل الضغط
إدخالأجهزة استشعار الضغط الصناعية:
جهاز إرسال الضغط عالية درجة الحرارة BP93420-III يستخدم النواة المملوءة بالزيت من سلسلة HT السيليكون المقاومة كعنصر قياس للإشارة.اتصاله العملية تنطوي على لحام مباشرة من الحجاب الحاجز العزل 316L والفلانج مطابقة، لضمان قياس دقيق للضغط. تم تصميم حوض الحرارة المخصص للتكيف مع البيئات عالية درجة الحرارة. داخل غطاء الفولاذ المقاوم للصدأ،دائرة معالجة الإشارة تحول إشارة المستشعر إلى إشارة خروجاً قياسية ((4-20mA)تم إجراء اختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان أداء ثابت وموثوق به للمرسل.
| معايير الأداءأجهزة استشعار الضغط الصناعية | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 35 كيلو بايت... 20 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| الاهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 4 كجم |
خصائص المنتججهاز إرسال مستشعر الضغط الصناعي:
- 1نطاق قياس واسع، خيارات مختلفة لواجهات الضغط
- 2خيارات إشارة الخروج المتنوعة
- 3. قابل للتعديل الصفر والكامل
- 4دقة عالية، العديد من اتصالات العملية العقيمة
تطبيقاتجهاز إرسال مستشعر الضغط الصناعي:
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L.
- الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقم.
- تستخدم في صناعات الورق والكيماويات، وكذلك لمستوى مياه الصرف الصحي والمشروبات.
| إشارة الخروج ofجهاز إرسال مستشعر الضغط الصناعي | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت |
| نصائح الطلبfجهاز نقل الضغط الصناعي |
- 1تأكد من التوافق: عند اختيار المنتج، يرجى التحقق من أن الوسيط المختبر متوافق مع أجزاء الاتصال بالمنتج.
- 2المنتجات المقاومة للانفجار: لاحظ أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمية.
- 3إمدادات الطاقة للشاشات: عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون إمدادات الطاقة للجهاز الإرسال أقل من 20VDC.
- 4حماية البرق: لضمان التشغيل الموثوق للمنتجيُنصح بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
- 5خيارات الكابلات: طول الكابل الافتراضي هو لا شيء ، وهناك ثلاثة أنواع من مواد الكابلات للاختيار من بينها. ما لم يتم تحديد خلاف ذلك ، يمكن استخدام مواد الكابلات البولي إيثيلين.إذا كانت هناك حاجة لمادة مختلفة من الكابلات، يرجى الإشارة إلى ذلك في نموذج الطلب.
- 6متطلبات خاصة: في حالة وجود متطلبات خاصة، مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو الراديوي القوي، يرجى إبلاغنا وإشارة ذلك في النظام.
| دليل الطلبأجهزة استشعار الضغط الصناعية | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: يتميز أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز الاستشعار للضغط في الشهر، مما يضمن لنا أن نتمكن من الوفاء بالطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم بسلاسة.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية عادة ما يكون لها فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا بضمان لمدة 24 شهرًا من تاريخ الشحن، وتضمن خدمة ما بعد البيع لدينا استجابات سريعة في غضون 24 ساعة مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
