مرسل ضغط تفاضلي لقياس ضغط خطوط أنابيب الغاز والسائل، مستشعر مرسل
Product Details
| مودل: | BP93420D-II | النطاق: | 0-10kpa~2MPa |
|---|---|---|---|
| القوة: | 24 فولت تيار مستمر (12-32 فولت تيار مستمر) 5 فولت تيار مستمر (3-6.5 فولت تيار مستمر) | انتاج |: | 4-20 مللي أمبير RS485 0.2-2.2 فولت تيار مستمر |
| المواد: | الفولاذ المقاوم للصدأ | خيط: | ذكر وأنثى يمكن أن يكون الجميع |
| نوع الضغط: | جهاز استشعار لضغط التفاضل | فئة الحماية: | IP65 |
| وسط الاختبار: | الهواء والنفط والماء وما إلى ذلك | موصل: | DIN كبير |
| إبراز |
مستشعر لقياس ضغط أنابيب السائل,فرق الضغط المرسل,مستشعر قياس ضغط أنابيب الغاز,Differential Pressure Transmitter,Gas Pipeline Pressure Measurement Sensor |
||
Product Description

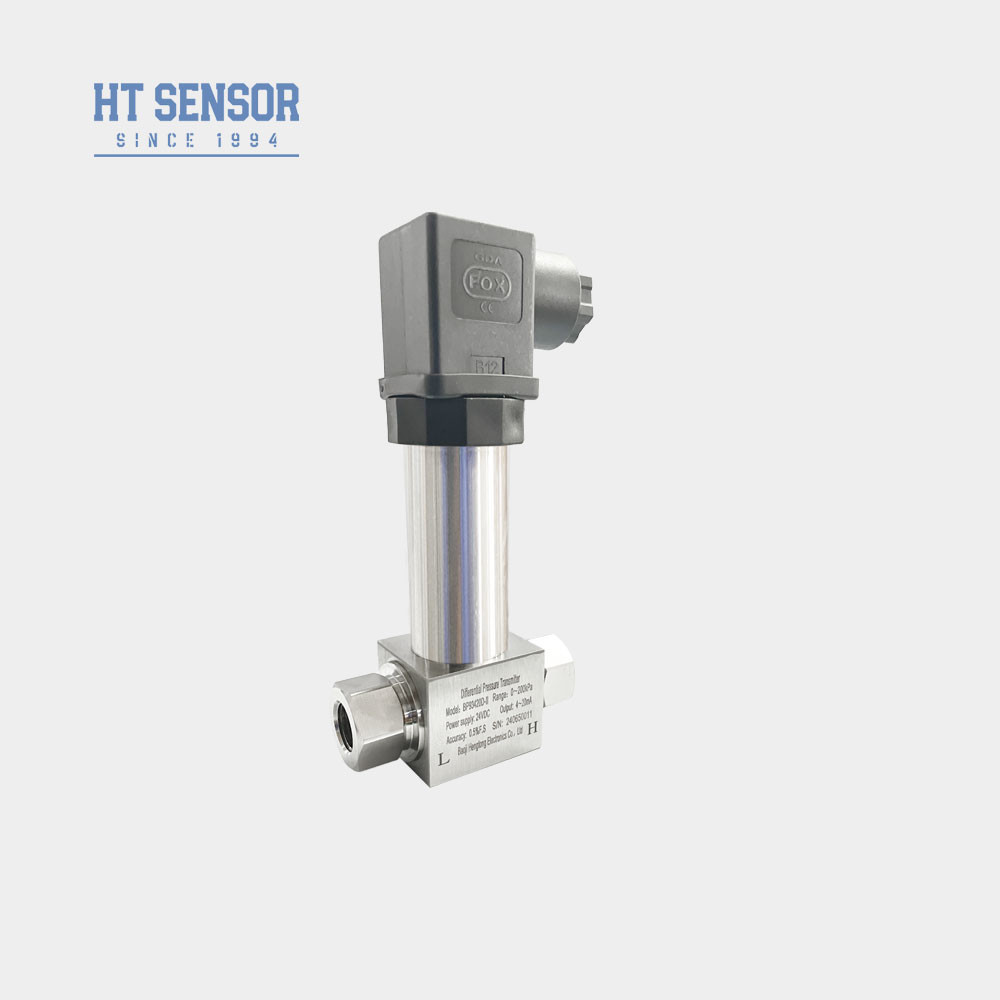

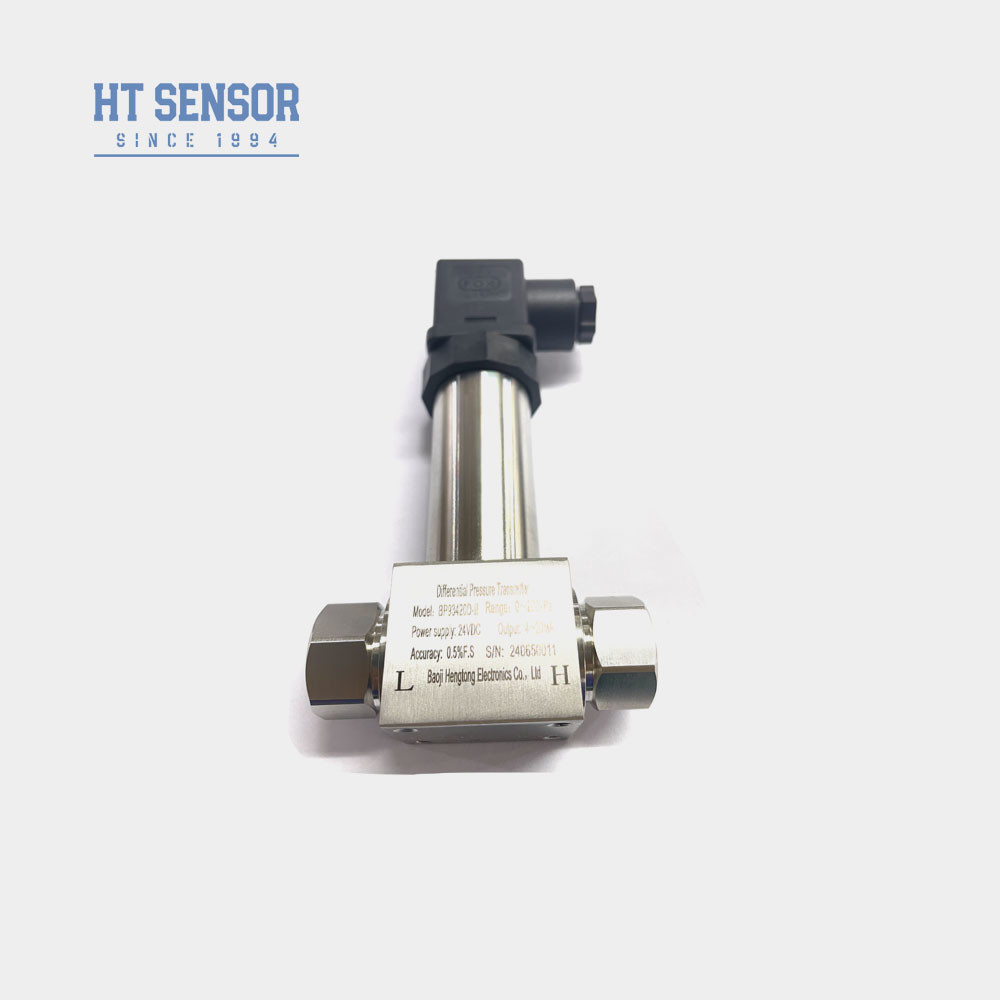

مرسل ضغط تفاضلي لقياس خطوط أنابيب الغاز والسائل مستشعر الضغط
BP93420DII Dتفاضلي Pضغطمرسل
مقدمة عن مرسل الضغط التفاضلي:
يستخدم مرسل الضغط التفاضلي BP93420DII مستشعرًا مقاومًا للضغط من السيليكون المنتشر. قم بقياس وإخراج الفرق الهيدروليكي الهوائي ، مثل الفرق في ضغط السائل في أنبوبين ، وتضخيم الإشارة القياسية المطلوبة من قبل العميل وزيادة العرض الميداني. يستخدم على نطاق واسع في قياس فرق الضغط لمختلف الغازات والسوائل في خطوط الأنابيب في البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا والصناعات الأخرى.
ميزات المنتج لمرسل الضغط التفاضلي:
1. يعتمد المحول تصميم هيكل من الفولاذ المقاوم للصدأ ، وهيكل مدمج ، وتركيب مريح.
2. بعد تعويض درجة الحرارة الصارمة وفحص الشيخوخة ، لضمان أداء مستقر وموثوق.
3. يمكن أن تكون الواجهة الكهربائية خارجية أو متصلة مباشرة.
التطبيقات لمرسل الضغط التفاضلي:
- 1. إنه مناسب لقياس فرق الضغط لمختلف الغازات أو السوائل في خطوط الأنابيب في البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا والصناعات الأخرى.
- 2. تستخدم للتحكم في العمليات في المجال الصناعي.
- 3. قياس فرق الضغط في الأنابيب والفرن
| معلمات الأداء لمرسل الضغط التفاضلي: | |
| نطاق القياس | 0-10KPa……~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 أضعاف النطاق المقنن |
| الضغط الثابت | الحد الأدنى بين 5 أضعاف النطاق المقنن أو 7 ميجا باسكال |
| الدقة @ 25℃ | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| التخلف | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| الاستقرار على المدى الطويل | ±0.5%F.S/Year(≤200KPa) ±0.2%F.S/Year(＞200KPa) |
| انجراف درجة حرارة الصفر | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| انجراف درجة حرارة الامتداد | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| تعويض درجة الحرارة | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| درجة حرارة التشغيل | -30℃~80℃ |
| درجة حرارة التخزين | -40℃~100℃ |
| الاهتزاز | 10g,55Hz ～ 2kHz |
| مادة السكن | 304,316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاوم للانفجار | آمن جوهريًا ومضاد للانفجار |
| تصنيف الحماية | IP65 |
| الوزن | ~0.45 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سلك |
| 0～10/20mA |
3 أسلاك |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| نصائح الطلب لمرسل الضغط التفاضلي: |
انتباه:
1. عند تحديد المنتج ، يرجى التأكد من أن الوسط قيد الاختبار متوافق مع الجزء المتصل بالمنتج.
2. عند تقديم طلب ، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة رقمية.
3. عند طلب جهاز إرسال مزود برأس عرض LCD أو LED ، يجب ألا يقل مصدر طاقة جهاز الإرسال عن 20VDC.
4. من أجل ضمان التشغيل الموثوق به للمنتج ، يوصى بأن يقوم المستخدمون بتركيب أجهزة حماية من الصواعق في الموقع والتأكد من أن المنتج ومصدر الطاقة مؤرضان بشكل موثوق.
5. لا تأتي الكابلات مع الكابلات الافتراضية. إذا كنت بحاجة إلى كابلات ، فهناك ثلاث مواد للاختيار من بينها. إذا لم يتم تحديدها ، يتم استخدام مادة كابل البولي إيثيلين افتراضيًا. إذا كانت هناك حاجة إلى مواد كابل مختلفة ، فيرجى الإشارة في الطلب.
6. في حالة الاهتزاز القوي والتأثير الفوري والتداخل الكهرومغناطيسي أو التردد اللاسلكي القوي والمتطلبات الخاصة الأخرى ، يرجى إبلاغ والإشارة في الطلب.
| دليل الطلب لمرسل الضغط التفاضلي: | ||||||||
| BP93420XX | مرسل الضغط | |||||||
| الكود | بناء الخطوط العريضة | |||||||
| DII | مرسل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa……~2MPa | |||||||
| الكود | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| الكود | وصلة الضغط | |||||||
| J1 | M20×1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 ذكر | |||||||
| J4 | 1/2 NPT ذكر | |||||||
| J5 | أخرى | |||||||
| الكود | التوصيل الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | PG7 قابس | |||||||
| B3 | إخراج الكابل المختوم | |||||||
| B4 | أخرى | |||||||
| الكود | نوع الضغط | |||||||
| D | الضغط التفاضلي | |||||||
الأسئلة الشائعة:
1. س: ما هي ميزات أجهزة إرسال مستشعر الضغط الخاصة بك؟
ج: تتميز أجهزة إرسال مستشعر الضغط لدينا بدقة عالية ومتانة وأداء ممتاز ، مع خيار التخصيص.
2. س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم ، يمكن لمهندسينا تصميم المنتجات لتلبية احتياجات محددة من خلال خدمات OEM و ODM.
3. س: ما هي طاقتك الإنتاجية؟
ج: تتمتع مرافق التصنيع لدينا بالقدرة على إنتاج ما يصل إلى 30000 جهاز إرسال مستشعر ضغط شهريًا ، مما يضمن قدرتنا على الوفاء بالطلبات واسعة النطاق. ومع ذلك ، يُنصح بالاتصال بفريق المبيعات لدينا مسبقًا لضمان الإنتاج السلس وجدولة التسليم.
4. س: ما هي فترة التسليم النموذجية؟
ج: عادةً ما تكون فترة التسليم للنماذج القياسية 5 ~ 8 أيام عمل ، بينما قد تختلف المنتجات المخصصة.
5. س: كيف يتم تسعير المنتجات؟ أي خصومات؟
ج: نحن نقدم أسعارًا تنافسية مع خصومات متاحة للطلبات المجمعة أو الشراكات طويلة الأجل.
6. س: ما هو الضمان على منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا مع ضمان لمدة 24 شهرًا من تاريخ الشحن ، وتضمن خدمة ما بعد البيع لدينا استجابات سريعة في غضون 24 ساعة بالإضافة إلى دعم التعليمات عن بعد عبر شبكة الكمبيوتر الشخصي.
