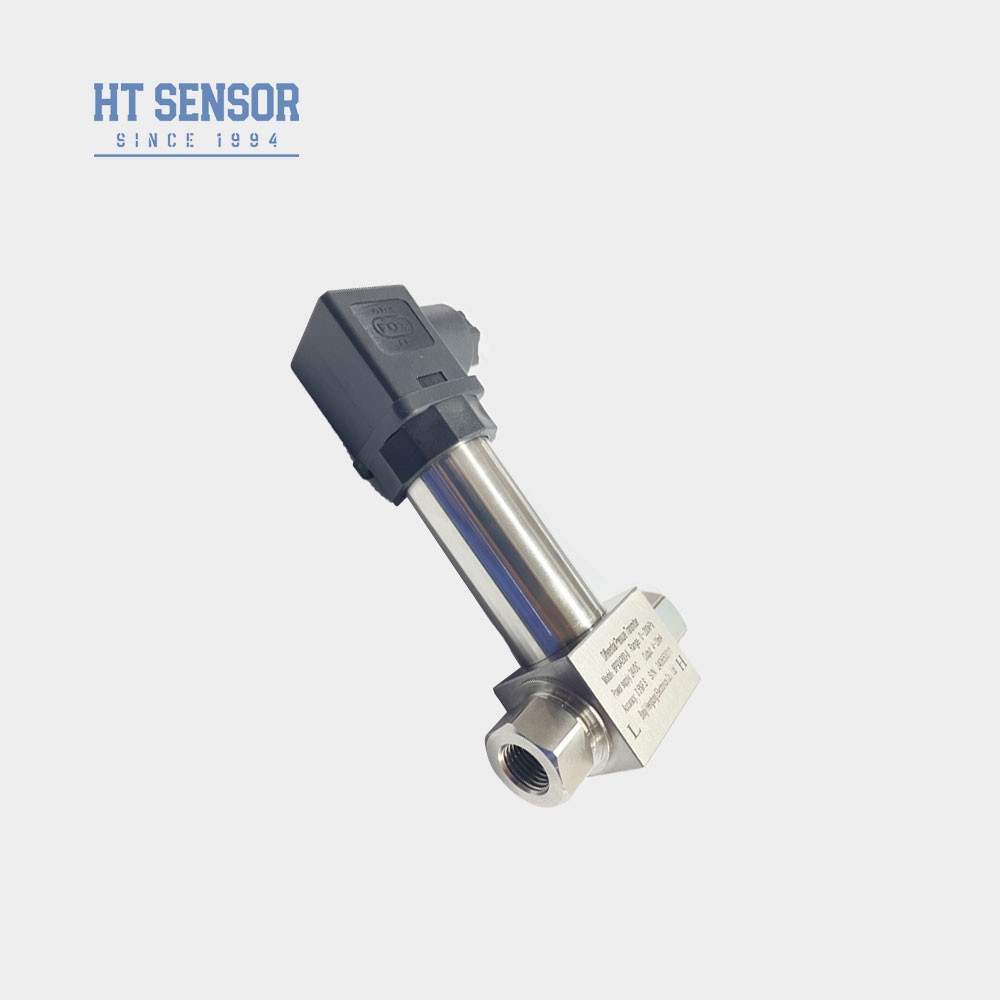

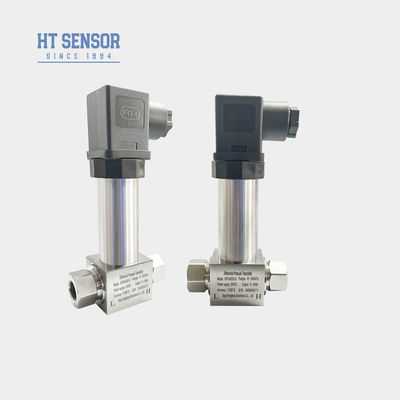

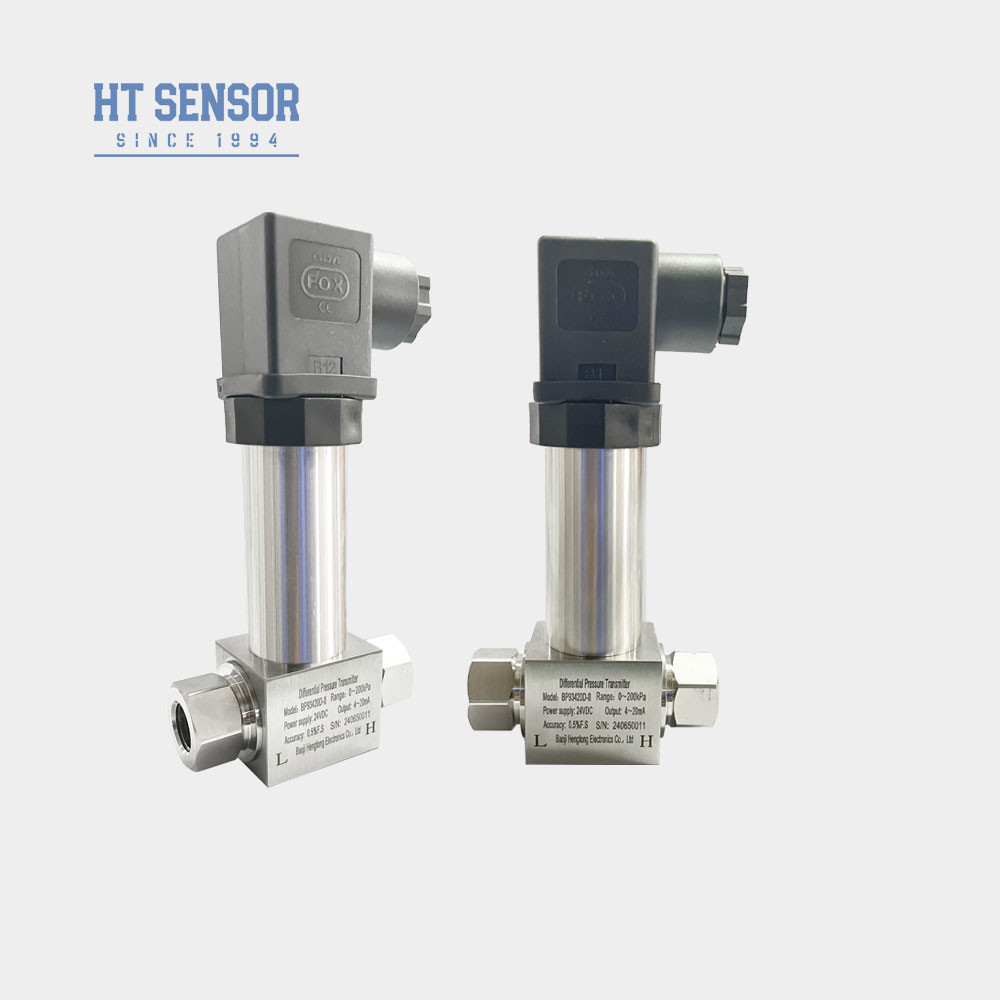

ناقل الضغط التفاضلي مع جهاز استشعار الضغط التفاضلي للسيليكون المنتشر
Product Details
| مودل: | BP93420D-II | النطاق: | 0-20 كيلو باسكال~2 ميجا باسكال |
|---|---|---|---|
| القوة: | 5VDC 24VDC ((12-32VDC) | انتاج |: | 0.5-4.5 فولت 4-20 مللي أمبير RS485 وما إلى ذلك |
| المواد: | الفولاذ المقاوم للصدأ | خيط: | يمكن أن يكون الذكر والأنثى OEM |
| نوع الضغط: | جهاز إرسال مستشعر الضغط التفاضلي | فئة الحماية: | IP65 |
| وسط الاختبار: | زيت الهواء والماء | موصل: | DIN كبير |
| إبراز |
جهاز نقل ضغط متباين للسيليكون المنتشر,جهاز استشعار الضغط التفاضلي,ناقل الضغط التفاضلي دوير,Dwyer Differential Pressure sensor,Dwyer Differential Pressure Transmitter |
||
Product Description
ناقل الضغط التفاضلي مع جهاز استشعار الضغط التفاضلي للسيليكون المنتشر
BP93420DIIدمختلفة(ب)إعادة تأهيلجهاز إرسال
إدخال جهاز نقل الضغط التفاضلي:
يستخدم جهاز إرسال الضغط التفاضلي BP93420DII جهاز استشعار رقيقي من السيليكون المنتشر. يتم قياس فرق الضغط بين الغاز والسائل وإخراجها ، والتي يمكن عرضها.وهي قابلة للتطبيق على قياس فرق الضغط من الغازات والسوائل المختلفة في خطوط الأنابيب في الصناعات مثل البترولالكيمياء والطاقة الكهربائية والهيدرولوجيا الخ
خصائص المنتجمن جهاز نقل الضغط التفاضلي:
- يعتمد جهاز الإرسال تصميم هيكل الفولاذ المقاوم للصدأ، هيكل مضغوط وسهلة التثبيت.
- بعد تعويض الحرارة الصارمة وفحص الشيخوخة، لضمان الأداء المستقر والموثوق به.
- يمكن أن تكون الواجهة الكهربائية خارجية أو اتصال مباشر.
التطبيقاتمن جهاز نقل الضغط التفاضلي::
- 1مناسبة لقياس الضغط التفاضلي لغيرها من الغازات أو السوائل في خطوط الأنابيب في النفط والكيماويات والطاقة الكهربائية والهيدرولوجيا وغيرها من الصناعات.
- 2تستخدم في التحكم في العمليات الصناعية
- 3قياس ضغط الفرق في الأنابيب والفرنالـ
| معايير الأداءمن جهاز نقل الضغط التفاضلي: | |
|---|---|
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0.5 4.5 فولت | 5VDC |
| نصائح الطلبمن جهاز نقل الضغط التفاضلي: |
1عند اختيار المنتج، يرجى التأكد من أن وسط الاختبار متوافق مع أجزاء الاتصال من المنتج (الصلب المقاوم للصدأ 304 أو 316L).
2من أجل ضمان التشغيل الموثوق به، it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformإذا كان الإفراط في الحمل في نهاية واحدة خطيرة، وسوف يكون الضرر المستشعر.
3عند التثبيت ، يجب وضع واجهات الضغط في كلا الطرفين أفقياً لتقليل تأثير وضع التثبيت على المنتج.
4في حالة متطلبات خاصة مثل الاهتزاز القوي، الصدمة الفورية، التداخل الكهرومغناطيسي القوي أو التداخل الترددي الراديوي، يرجى إبلاغنا وإشارة في النظام.
5عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
| دليل الطلبمن جهاز نقل الضغط التفاضلي: | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
الأسئلة الشائعة:
س1: هل هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
