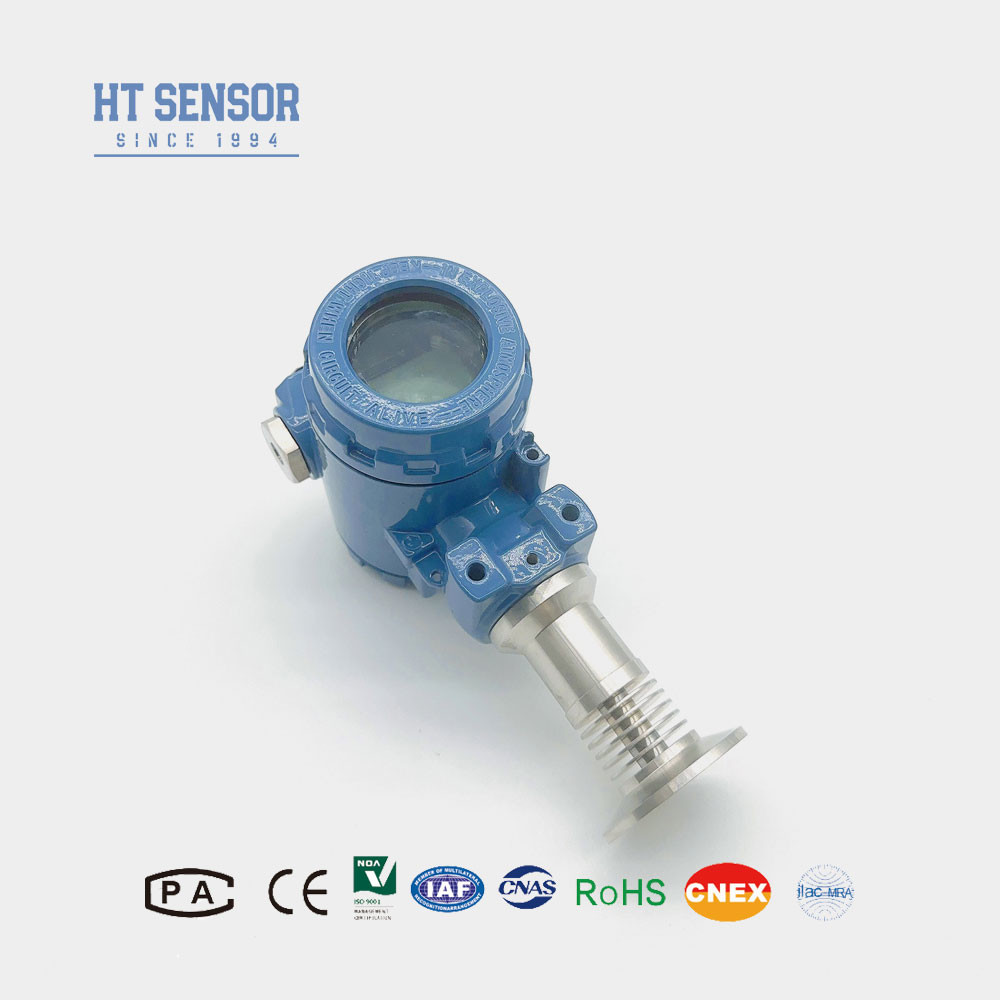

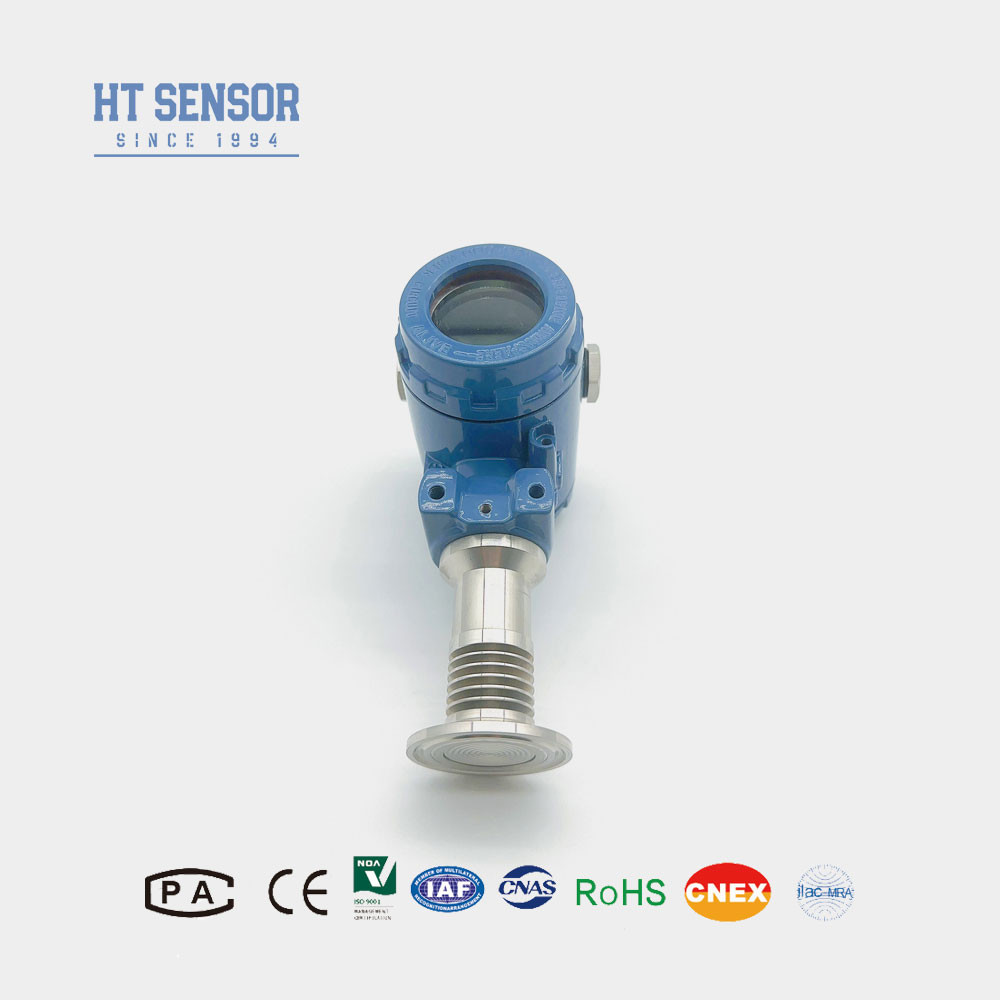

جهاز استشعار الضغط بالشاشة الحاجزية لجهاز استشعار التطبيقات الضغطية عالية درجة الحرارة
Product Details
| النموذج رقم: | BP93420-IIIQT1 | إمدادات الطاقة: | 12-32 فولت تيار مستمر |
|---|---|---|---|
| أخرج: | شاشة 4-20 مللي أمبير+ | نوع الضغط: | ضغط القياس، الضغط المطلق، الضغط المختوم |
| النطاق: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال | نوع الهيكل: | جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز |
| وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | متاحة |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز ذو درجة حرارة عالية,جهاز إرسال مستشعر الضغط عالي الحرارة,جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز,High temperature Pressure Sensor Transmitter,Flush Diaphragm Pressure Sensor Transmitter |
||
Product Description
جهاز إرسال مستشعر ضغط الحجاب الحاجز للطبقات الضغطية عالية درجة الحرارة
جهاز نقل الضغط BP93420-IIIQT1
إدخال جهاز استشعار ضغط الحجاب الحاجز:
- جهاز إرسال الضغط BP93420-IIIQT1 هو جهاز إرسال ضغط تشبيه مع الميزات الرئيسية التالية:
- 1هيكل الغشاء المسطح: تصميم الحجاب الحاجز للناقل يزيد من مساحة الاتصال مع الوسط المقاس ، مما يعزز أدائه.
- 2نطاق درجة حرارة واسع: تم تصميم جهاز الإرسال للعمل ضمن نطاق درجة حرارة واسع، مما يسمح له بالتكيف مع مختلف الظروف البيئية.
- 3القدرة على الإفراط في الحمل: يحتوي جهاز الإرسال على قدرة عالية على الإفراط في الحمل، مما يسمح له بمقاومة ارتفاعات الضغط والارتفاعات دون المساس بوظائفه.
- 4مقاومة تآكل قوية: توفر مواد وبناء جهاز الإرسال مقاومة تآكل قوية، مما يجعلها مناسبة للاستخدام في بيئات مختلفة قاسية.
- 5تطبيقات متعددة الأبعاد: مع هذه الميزات،يمكن تطبيق سلسلة BP93420-IIIQT1 من أجهزة نقل الضغط في مجموعة واسعة من الصناعات والتطبيقات التي تتطلب قياس ضغط موثوق به في ظروف صعبة.
- 6هذا التحسين يسلط الضوء على المزايا الرئيسية لجهاز إرسال جهاز استشعار الضغط BP93420-IIIQT1، مؤكداً ملاءمته للاستخدام في بيئات متنوعة ومطالبة.
| معايير الأداءمنجهاز استشعار ضغط الحجاب الحاجز | |
| نطاق القياسجهاز استشعار ضغط الحجاب الحاجز | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| التهاب النفس | ≤0.1%FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((معتاد) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم |
تطبيقاتجهاز استشعار ضغط الحجاب الحاجز:
- 1مناسبة لقياس الغازات السائلة غير السامة مع 316L.
- 2تستخدم في المعالجة العفوية في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية وغيرها.
- 3تستخدم في صناعات الورق والكيماويات ، وكذلك في مستوى مياه الصرف الصحي وقياس ضغط خزان المشروبات ، مناسبة لأنظمة التحكم الهيدروليكية والهوائية.
| إشارة الخروج ofجهاز استشعار ضغط الحجاب الحاجز | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلبfجهاز استشعار ضغط الحجاب الحاجز |
- 1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع الجزء الذي يلامس المنتج.
- 2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
- 3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
- 4لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
- 5في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلبجهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
أسئلة شائعة عنجهاز استشعار ضغط الحجاب الحاجز:
1س: ما هي خصائص جهاز استشعار ضغط الحجاب الحاجزأجهزة إرسال؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
