محول ضغط تفاضلي عالي الدقة مليء بالزيت ناقل ضغط تفاضلي
Product Details
| النموذج رقم: | BP93420DII | درجة حرارة التخزين: | -40 ~ 100 درجة مئوية |
|---|---|---|---|
| نوع الضغط: | الضغط التفاضلي | درجة الحرارة التشغيل.: | -30 ~ 80 درجة |
| استقرار على المدى الطويل: | ±0.2%FS/السنة (> 200 كيلو باسكال) | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| الأصل: | الصين | الرمز السريع: | 9026201090 |
| القدرة على العرض: | 20000 قطعة / سنة | وسط القياس: | غاز أو سائل |
| درجة الدقة: | 0.25 في المائة0.5٪ | تصنيف الملكية الفكرية: | IP65 |
| إبراز |
ناقل ضغط تفاضلي عالي الدقة,ناقل الضغط التفاضلي المليء بالزيت,محول ضغط تفاضلي مليء بالزيت,Oil Filled Differential Pressure Transmitter,Oil Filled Differential Pressure Transducer |
||
Product Description

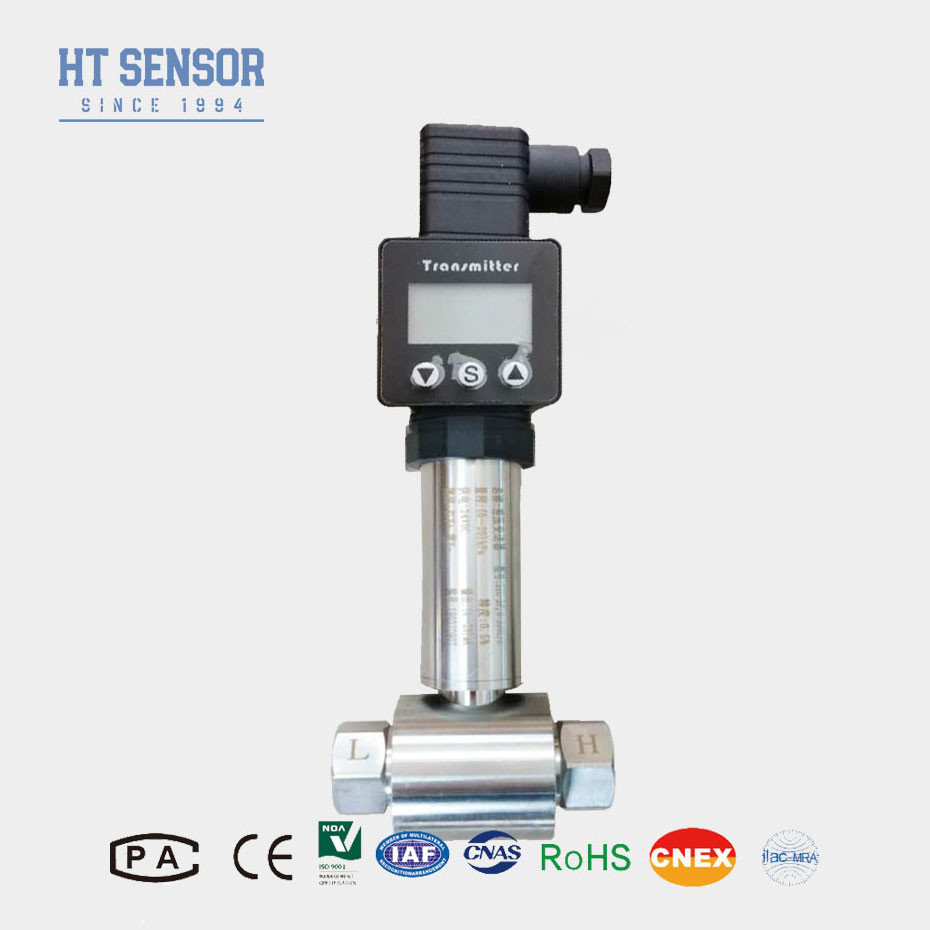

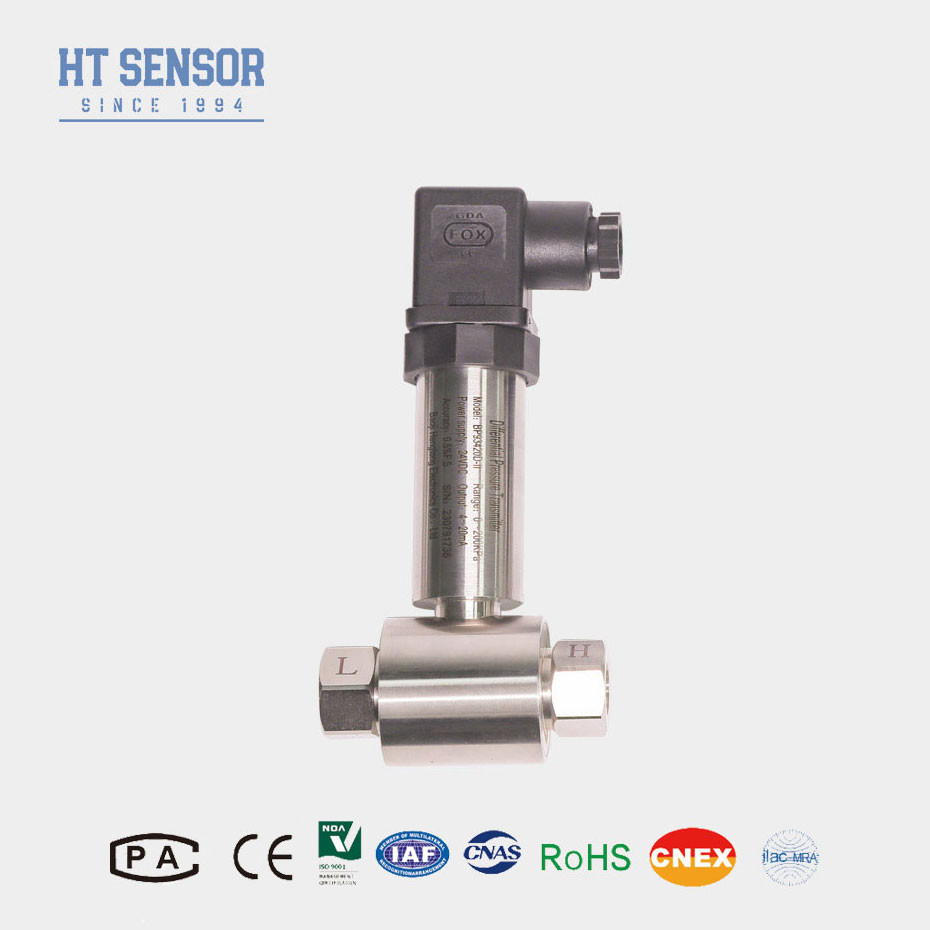

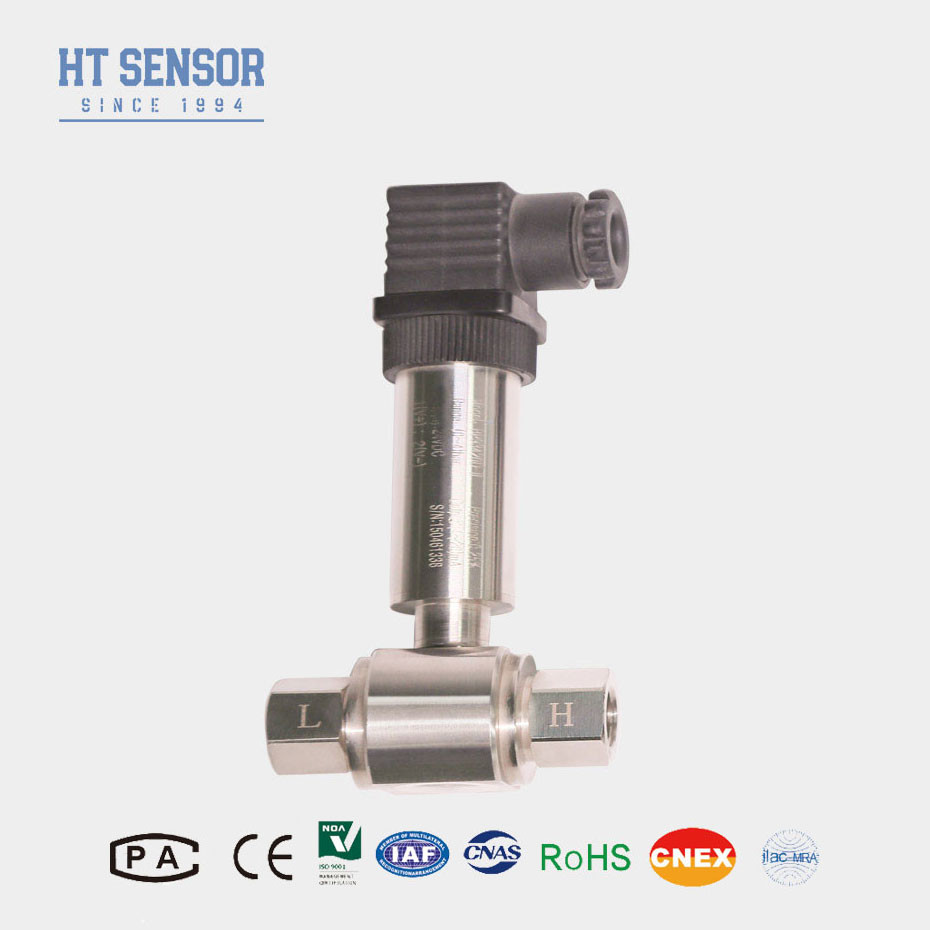

جهاز نقل الضغط التفاضلي BP93420DII
إدخال جهاز نقل الضغط التفاضلي:
BP93420DII ناقل الضغط التفاضلي المملوء بالزيت عالي الدقة يستخدم جهاز استشعار السيليكون المنتشر المقاوم للطفرات. يستخدم معايرة متعددة النقاط لدرجة حرارة جهاز الاستشعار ، والخطية ،التشنج والتكرار من خلال تكنولوجيا التعويض الرقمي.
تعويض الرقمي يعزز أداء وموثوقية أجهزة نقل الضغط من خلال الاستفادة من الخوارزميات المتقدمة وتقنيات المعالجة الرقمية.وحلول قياس الضغط القابلة للتخصيص لمجموعة واسعة من التطبيقات.
يحتوي جهاز الاستشعار على شريحة الحاجز السيليكونية مع العناصر المتداخلة فيها، وتشكل دائرة جسر Wheatstone.يسبب تشويه الحجاب الحاجزهذا التشوه يغير مقاومة العناصر المقاومة للضغط، مما يخلّف التوازن بين جسر Wheatstone.
خصائص المنتج:
1دقة عالية
2نطاق قياس واسع
3مقاومة قوية للتآكل
4. قدرة قوية على مكافحة التدخل
5قابلية التكيف مع درجات الحرارة العالية
6صيانة سهلة
7خيارات إشارة إخراج متعددة
8. موثوقية عالية
التطبيقات:
1.قياس الضغوطات التفاضلية في أنظمة التحكم البيئي.
2.مراقبة الضغوط التفاضلية في المعدات الطبية مثل أجهزة التنفس
3قياس الضغط في خطوط الأنابيب وغرف الأفران
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
2لضمان التشغيل الموثوق به ، يوصى بتثبيت مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa... ~ 2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
