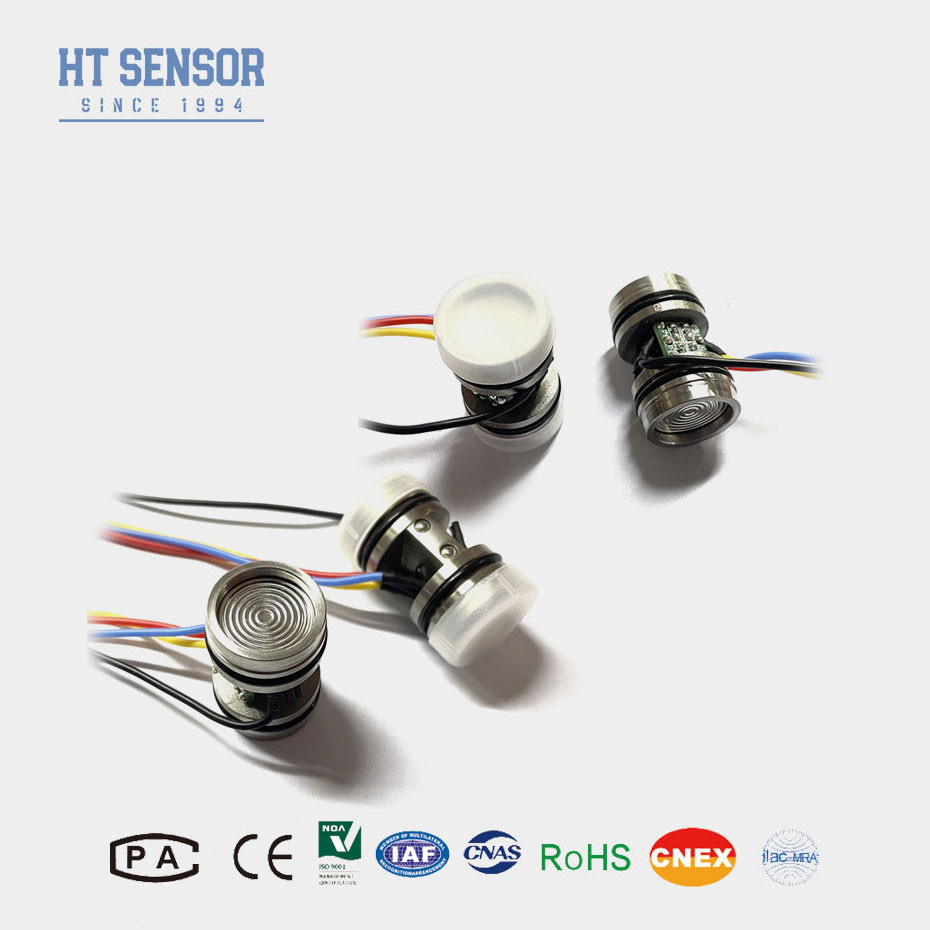

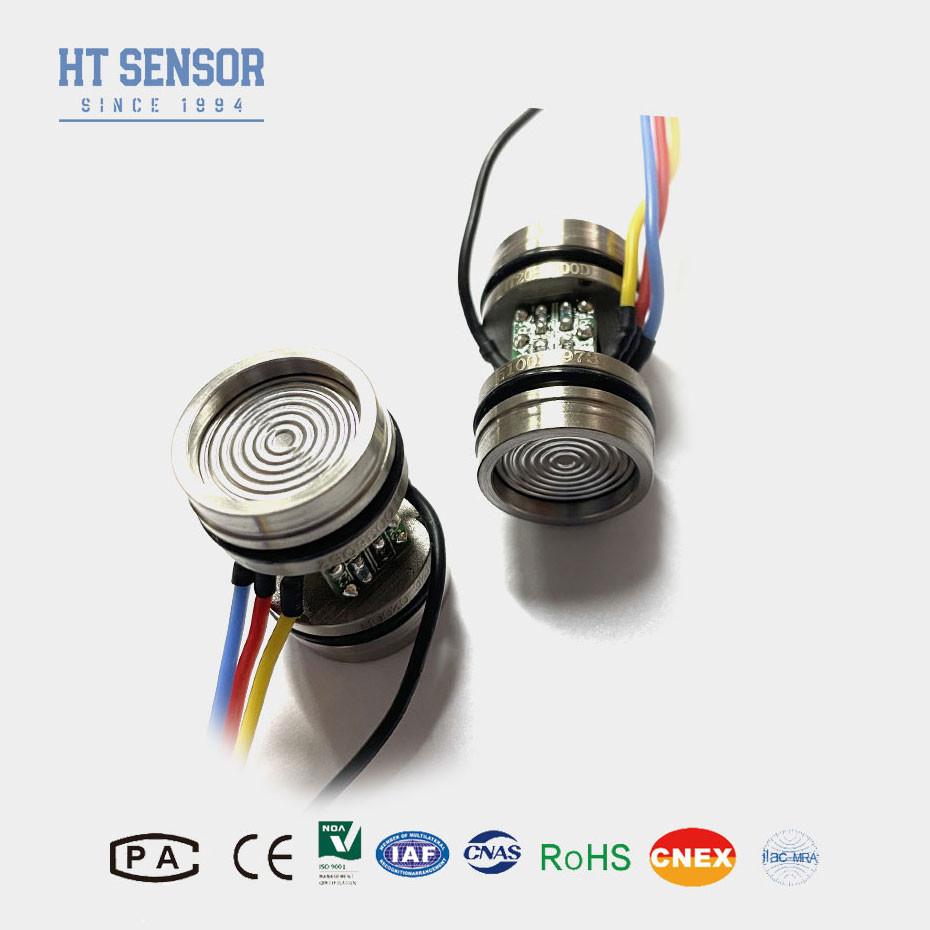

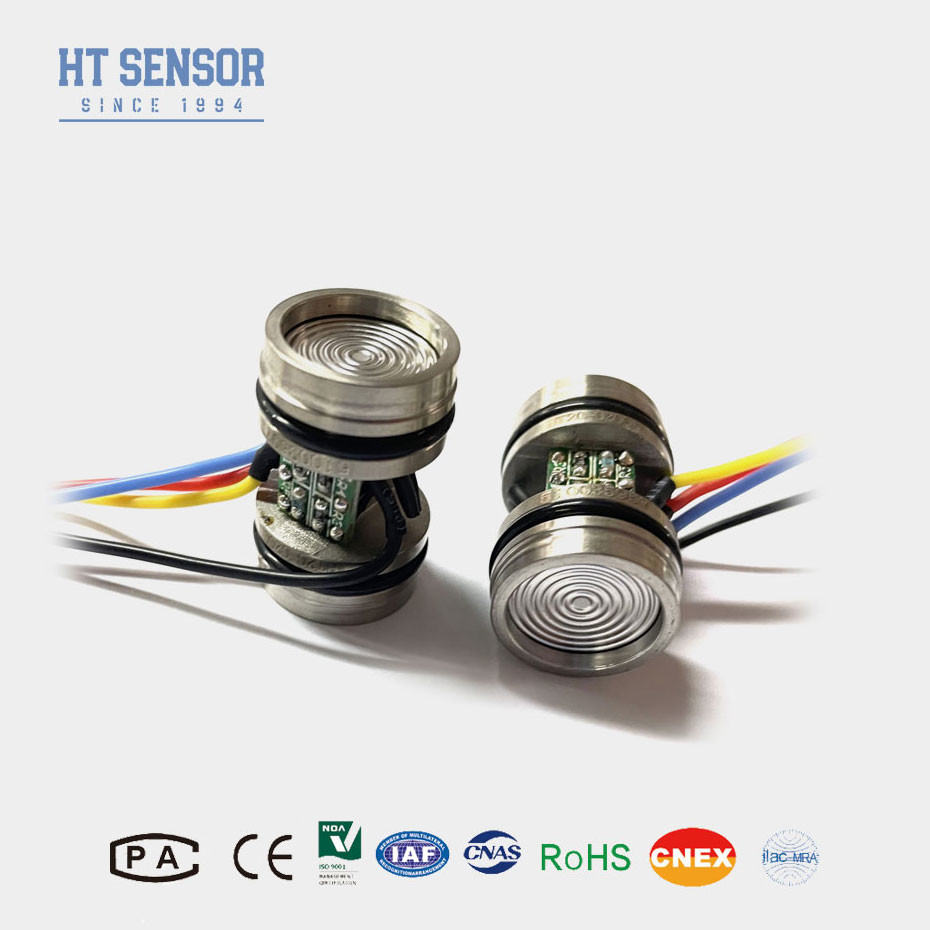

مستشعر الضغط HT20V 100mv مستشعر الضغط التفاضلي للسيولة 10VDC
Product Details
| النموذج رقم: | HT20V | نوع الأسلاك: | أربعة أسلاك |
|---|---|---|---|
| وسط القياس: | الغاز والسائل | مخصصة: | مخصصة |
| القوة: | 10 فولت تيار مستمر | حزمة النقل: | كرتون |
| النوع: | مستشعر الضغط التفاضلي المقاوم للضغط | نوع إشارة الخرج: | نوع التناظرية |
| المواد: | الفولاذ المقاوم للصدأ | التخصيص: | متاح -- طلب مخصص |
| إبراز |
مستشعر الضغط السائل,مستشعر الضغط التفاضلي للسائل,مستشعر الضغط التفاضلي المقاوم للضغط,Differential Pressure Sensor For Liquid,Piezoresistive Differential Pressure Sensor |
||
Product Description
إدخال جهاز استشعار ضغط السيليكون المنتشر:
HT20Vيتكون جهاز الاستشعار من الحجاب الحاجز السيليكوني مع العناصر الاصطناعية المتنتشرة فيه ، مما يشكل دائرة جسر Wheatstone. عندما يتم تطبيق ضغط تفاضلي عبر الحجاب الحاجز ،يسبب تشويه الحجاب الحاجزهذا التشوه يغير مقاومة العناصر المقاومة للضغط، مما يخلّف التوازن بين جسر Wheatstone.
خصائص المنتجمن جهاز استشعار ضغط السيليكون المنتشر:
1دقة عالية: يوفر قياسات دقيقة للضغط التفاضلي.
2استقرار ممتاز: يحافظ على الأداء على فترات طويلة.
3نطاق قياس واسع: قادر على قياس الضغوط التفاضلية الصغيرة إلى الكبيرة.
4تعويض الحرارة: يضمن قراءات دقيقة عبر نطاق واسع من درجات الحرارة.
- مراقبة العمليات: مراقبة ومراقبة اختلافات الضغط في العمليات الصناعية.
- أنظمة HVAC: قياس اختلافات ضغط الهواء لتشغيل النظام بكفاءة.
- قياس التدفق: يستخدم جنبا إلى جنب مع عناصر التدفق مثل لوحات الفتح لقياس تدفق السائل.
- مراقبة المرشح: اكتشاف انخفاض الضغط عبر المرشحات للإشارة إلى انسداد.
- قياس المستوى: قياس مستوى السوائل في الخزانات عن طريق الكشف عن فرق الضغط بين مستوى السوائل ونقطة مرجعية.
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي: سلك عالي الحرارة بطول 100 ملم.
| معايير الأداءمن جهاز استشعار ضغط السيليكون المنتشر: | ||||
| نطاق القياس | 10KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| النوع | ماكس | الوحدة | ||
| خطية | ± 0.15 | ± 0.3 | %F.S | |
| التكرار | 0.05 | 0.1 | %F.S | |
| التهاب النفس | 0.05 | 0.1 | %F.S | |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| درجة حرارة العمل | -20~80 | oC | ||
| درجة حرارة التخزين | -40~125 | oC | ||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 4MPa | |||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||
| مادة الحجاب الحاجز | 316L | |||
| مقاومة العزل | ≥200MΩ 100VDC | |||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||
| الصدمة | 100 غرام، 11 ثانية | |||
| وقت الاستجابة | ≤1ms | |||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||
| الامتلاء المتوسط | زيت السيليكون | |||
| الوزن | 45 غرام | |||
| يتم اختبار المعلمات في الظروف التالية: الجهد الثابت 10 فولت ودرجة الحرارة المحيطة 25 درجة مئوية | ||||
| المخطط البناءمن جهاز استشعار ضغط السيليكون المنتشر | |
| البعد | |
| الملاحظات: نهاية الخروج هي المحطة الإيجابية. إذا كان هناك أي تغييرات في ألوان الأسلاك، يرجى الرجوع إلى الملصق المرفق على جهاز الاستشعار للحصول على معلومات دقيقة | |
| الاتصال الكهربائي والتعويضمن جهاز استشعار ضغط السيليكون المنتشر |
|
| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون محسما عموديا وتطبيق ضغط متساوية لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
