جهاز إرسال ضغط الحجاب الحاجز للسلسلة HT لجهاز إرسال ضغط الصناعة عالية درجة الحرارة
Product Details
| النموذج رقم: | BP93420-IIIF | إمدادات الطاقة: | 12-32 فولت تيار مستمر (24 فولت تيار مستمر) |
|---|---|---|---|
| أخرج: | 4-20mA مع العرض | نوع الضغط: | مقياس، مطلق، مختوم |
| النطاق: | 0-35 كيلو باسكال ~ 20 ميجا باسكال | نوع الهيكل: | مستشعر الحجاب الحاجز المتدفق |
| وسط القياس: | الغراء السائل والمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ |
| مستوي: | DN25-DN50 -DN100 وما إلى ذلك | التخصيص: | تصنيع المعدات الأصلية |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز ذو درجة حرارة عالية,جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز,جهاز استشعار ضغط الحجاب الحاجز الصناعي,Flush Diaphragm Pressure Sensor Transmitter,Industry Flush Diaphragm Pressure Sensor |
||
Product Description

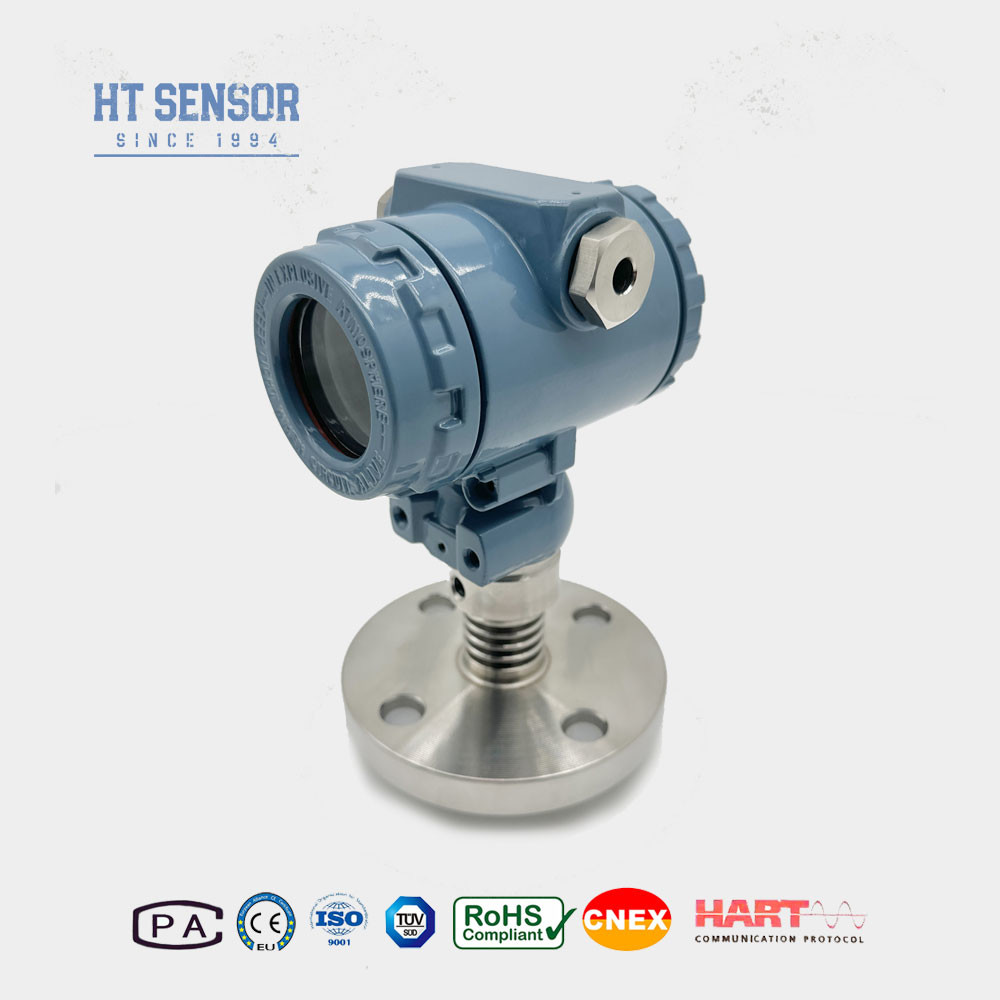

جهاز إرسال لجهاز استشعار الضغط الحاجز الحاجز لسلسلة HT للصناعة عالية درجة الحرارة
جهاز نقل الضغط BP93420-IIIFL
إدخال جهاز استشعار ضغط الحجاب الحاجز:

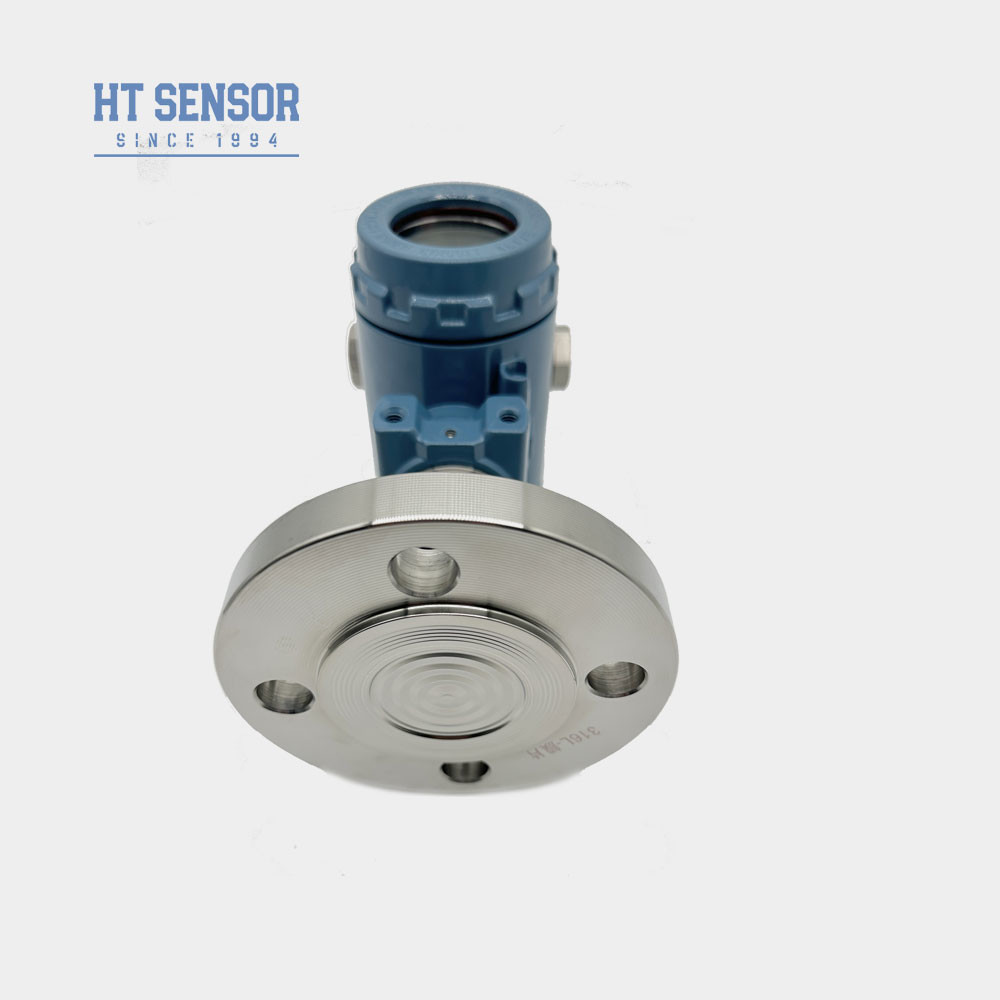

يستخدم جهاز إرسال الضغط BP93420-III-FL النواة المملوءة بالزيت من سلسلة HT السيليكون المقاومة كعنصر قياس للإشارة.اتصاله العملية تنطوي على لحام مباشرة من الحجاب الحاجز العزل 316L والفلانج مطابقة، لضمان قياس دقيق للضغط. تم تصميم حوض الحرارة المخصص للتكيف مع البيئات عالية درجة الحرارة. داخل غطاء الفولاذ المقاوم للصدأ،دائرة معالجة الإشارة تحول إشارة المستشعر إلى إشارة خروجاً قياسيةتم إجراء اختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان أداء ثابت وموثوق به للمرسل.
| معايير الأداء | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 35 كيلو بايت... 1 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 4 كجم |
خصائص المنتججهاز استشعار ضغط الحجاب الحاجز:
- 1نطاق قياس واسع، خيارات مختلفة لواجهات الضغط
- 2خيارات إشارة الخروج المتنوعة
- 3. قابل للتعديل الصفر والكامل
- 4دقة عالية، العديد من اتصالات العملية العقيمة
تطبيقاتجهاز استشعار ضغط الحجاب الحاجز:
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L.
- الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقم.
- تستخدم في صناعات الورق والكيماويات، وكذلك لمستوى مياه الصرف الصحي والمشروبات.
| إشارة الخروج ofجهاز استشعار ضغط الحجاب الحاجز | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلبfجهاز استشعار ضغط الحجاب الحاجز |
- 1تأكد من التوافق: عند اختيار المنتج، يرجى التحقق من أن الوسيط المختبر متوافق مع أجزاء الاتصال بالمنتج.
- 2المنتجات المقاومة للانفجار: لاحظ أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمية.
- 3إمدادات الطاقة للشاشات: عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون إمدادات الطاقة للجهاز الإرسال أقل من 20VDC.
- 4حماية البرق: لضمان التشغيل الموثوق للمنتجيُنصح بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة متراكمين بشكل موثوق به.
- 5اختيار حلقة الختم: نطاق درجة حرارة العمل المسموح بها لحلقة O المطاطية الفلورية هو -20°C إلى 250°C. إذا كانت درجة حرارة العمل للمنتج أقل من -20°C،يجب اختيار حلقة الختم من نوع EPDM O.
- 6خيارات الكابلات: طول الكابل الافتراضي هو 1.5m ، وهناك ثلاثة أنواع من مواد الكابلات للاختيار من بينها. ما لم يتم تحديد خلاف ذلك ، يمكن استخدام مواد الكابلات البولي إيثيلين.إذا كانت هناك حاجة لمادة مختلفة من الكابلات، يرجى الإشارة إلى ذلك في نموذج الطلب.
- 7متطلبات خاصة: في حالة وجود متطلبات خاصة، مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو RF، يرجى إبلاغنا وإشارة ذلك في النظام.
| دليل الطلبجهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
أسئلة شائعة عنجهاز استشعار ضغط الحجاب الحاجز:
س1: هل هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
