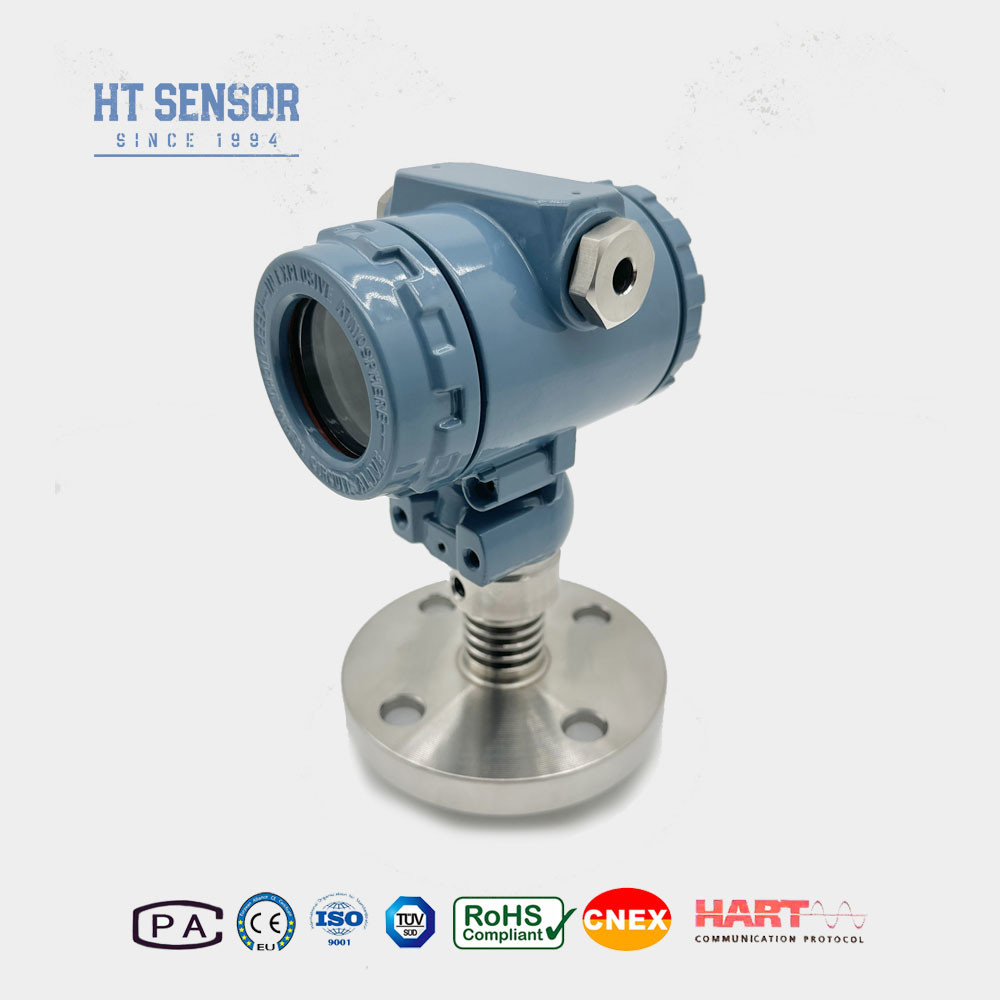

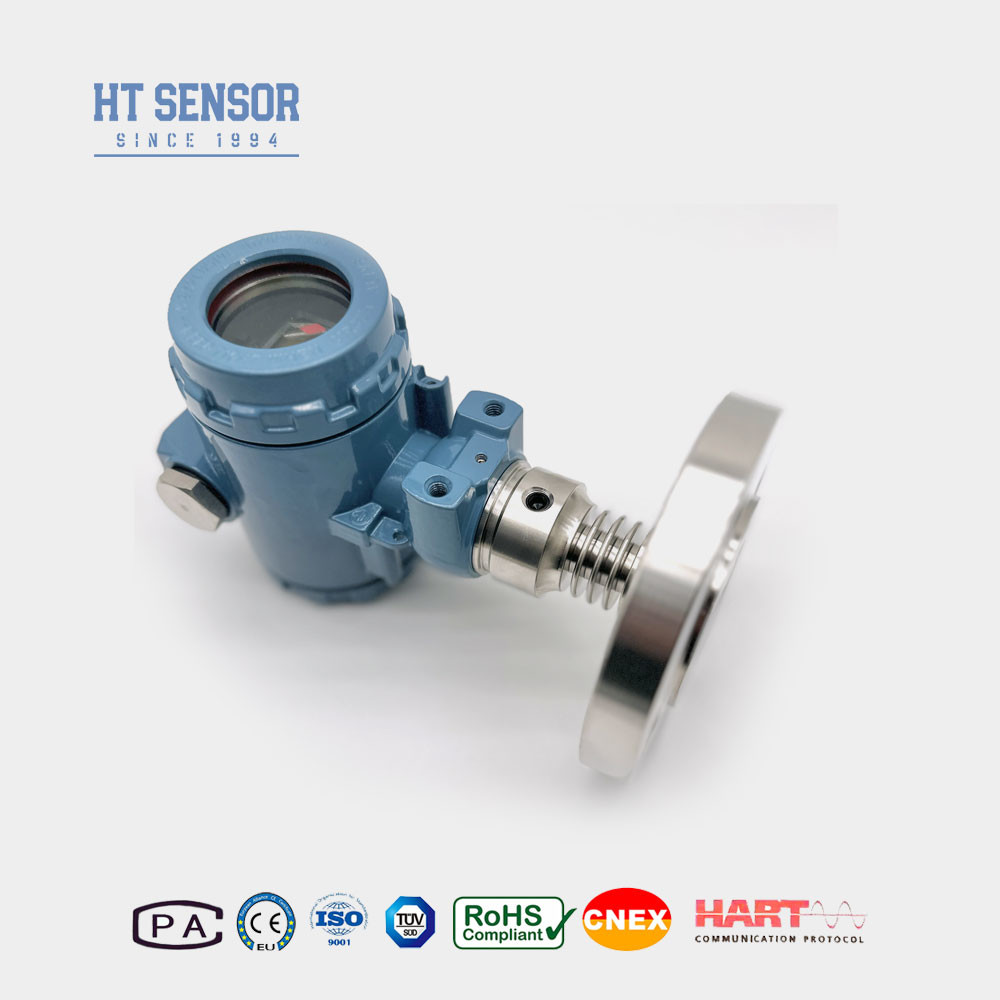

جهاز استشعار ضغط الحجاب الحاجز المملوء بالزيت من سلسلة HT لجهاز إرسال صناعي عالي الحرارة
Product Details
| النموذج رقم: | BP93420-IIIF | إمدادات الطاقة: | 12-32 فولت تيار مستمر |
|---|---|---|---|
| أخرج: | 4-20mA مع العرض | نوع الضغط: | مقياس، مطلق، مختوم |
| النطاق: | 0-35 كيلو باسكال ~ 20 ميجا باسكال | نوع الهيكل: | تدفق ضغط الحجاب الحاجز الارسال |
| وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ |
| مستوي: | DN25...DN50 وهكذا | التخصيص: | OEM وتصنيع |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز ذو درجة حرارة عالية,جهاز استشعار ضغط النواة المملوء بالزيت,جهاز استشعار ضغط فيلم المقاوم للسيليكون,Oil-Filled Core Pressure Sensor,Silicon Resistive Film Pressure Sensor |
||
Product Description
جهاز استشعار ضغط الحجاب الحاجز المملوء بالزيت من سلسلة HT للسيليكون المقاوم للفيلم الصناعي
جهاز نقل الضغط BP93420-IIIFL
إدخال جهاز استشعار ضغط الحجاب الحاجز:
BP93420 - III - FL جهاز نقل الضغط يستخدم سلسلة HT المقاومة غشاء السيليكون القلب المليء بالزيت كعنصر قياس الإشارة.ويتضمن اتصال العملية لحام مباشر من الحجاب الحاجز العزل 316L والفلانج مطابقة، لضمان قياس دقيق للضغط. تم تصميم مشعّل مخصص لاستيعاب البيئات عالية درجة الحرارة. داخل غطاء الفولاذ المقاوم للصدأ،دائرة معالجة إشارات تحول إشارات المستشعر إلى مخرج قياسيالمكونات والمنتجات شبه النهائية والمنتجات النهائية تخضع لاختبارات صارمة وفحص الشيخوخة لضمان أن أداء جهاز الإرسال مستقر وموثوق به.
| معايير الأداء | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 35 كيلو بايت... 1 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 4 كجم |
تطبيقاتجهاز استشعار ضغط الحجاب الحاجز:
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L.
- الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقم.
- تستخدم في صناعات الورق والكيماويات، وكذلك لمستوى مياه الصرف الصحي والمشروبات.
| إشارة الخروج ofجهاز استشعار ضغط الحجاب الحاجز | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلبfجهاز استشعار ضغط الحجاب الحاجز |
- 1تأكد من التوافق: عند اختيار المنتج، يرجى التحقق من أن الوسيط المختبر متوافق مع أجزاء الاتصال بالمنتج.
- 2المنتجات المقاومة للانفجار: لاحظ أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمية.
- 3إمدادات الطاقة للشاشات: عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون إمدادات الطاقة للجهاز الإرسال أقل من 20VDC.
- 4حماية البرق: لضمان التشغيل الموثوق للمنتجيُنصح بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة متراكمين بشكل موثوق به.
- 5اختيار حلقة الختم: نطاق درجة حرارة العمل المسموح بها لحلقة O المطاطية الفلورية هو -20°C إلى 250°C. إذا كانت درجة حرارة العمل للمنتج أقل من -20°C،يجب اختيار حلقة الختم من نوع EPDM O.
- 6خيارات الكابلات: طول الكابل الافتراضي هو 1.5m ، وهناك ثلاثة أنواع من مواد الكابلات للاختيار من بينها. ما لم يتم تحديد خلاف ذلك ، يمكن استخدام مواد كابلات البولي إيثيلين.إذا كانت هناك حاجة لمادة مختلفة من الكابلات، يرجى الإشارة إلى ذلك في نموذج الطلب.
- 7متطلبات خاصة: في حالة وجود متطلبات خاصة، مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو RF، يرجى إبلاغنا وإشارة ذلك في النظام.
| دليل الطلبجهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
أسئلة شائعة عنجهاز استشعار ضغط الحجاب الحاجز:
1س: ما هي خصائص جهاز استشعار ضغط الحجاب الحاجزأجهزة إرسال؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
