مستشعر ضغط الحجاب الحاجز ذو درجة حرارة عالية DN25 للتطبيقات الصناعية
Product Details
| النموذج رقم: | BP93420-IIIFL | إمدادات الطاقة: | 12-32 فولت تيار مستمر |
|---|---|---|---|
| أخرج: | 4-20mA مع شاشة LCD أو LED | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| النطاق: | 0-35 كيلو باسكال ~ 20 ميجا باسكال | نوع الهيكل: | جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز |
| وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | OEM وتصنيع |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز ذو درجة حرارة عالية,التطبيقات الصناعية جهاز استشعار ضغط الحجاب الحاجز,مستشعر ضغط الحجاب الحاجز DN25,Industrial Applications Flush Diaphragm Pressure Sensor,DN25 Flush Diaphragm Pressure Sensor |
||
Product Description

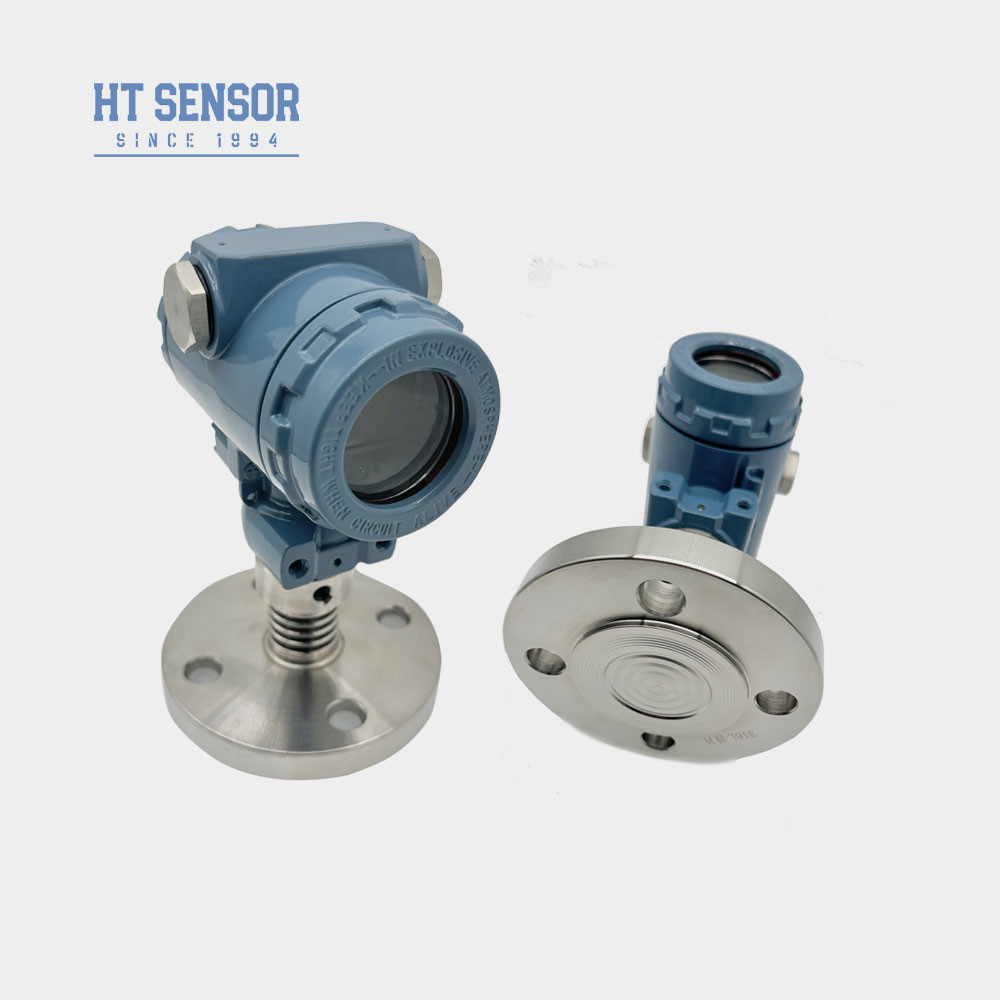

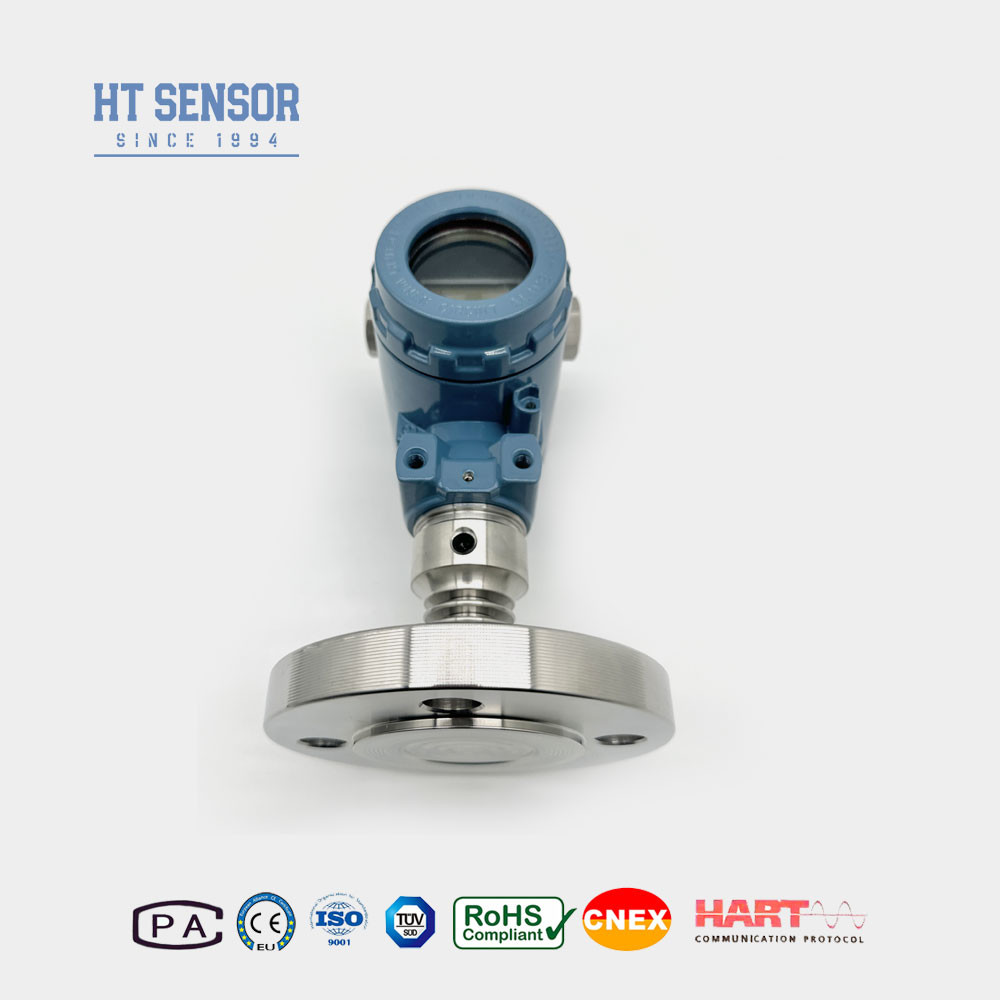

مستشعر ضغط الحجاب الحاجز ذو درجة حرارة عالية DN25 للتطبيقات الصناعية
جهاز نقل الضغط BP93420-IIIFL
إدخال جهاز استشعار ضغط الحجاب الحاجز:
يستخدم جهاز إرسال الضغط BP93420-III-FL النواة المملوءة بالزيت من سلسلة HT السيليكون المقاومة كعنصر قياس للإشارة.اتصاله العملية تنطوي على لحام مباشرة من الحجاب الحاجز العزل 316L والفلانج مطابقة، لضمان قياس دقيق للضغط. تم تصميم حوض الحرارة المخصص للتكيف مع البيئات عالية درجة الحرارة. داخل غطاء الفولاذ المقاوم للصدأ،دائرة معالجة الإشارة تحول إشارة المستشعر إلى إشارة خروجاً قياسيةتم إجراء اختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان أداء ثابت وموثوق به للمرسل.
| معايير الأداء | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 35 كيلو بايت... 1 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 4 كجم |
خصائص المنتججهاز استشعار ضغط الحجاب الحاجز:
- 1نطاق قياس واسع، خيارات مختلفة لواجهات الضغط
- 2خيارات إشارة الخروج المتنوعة
- 3. قابل للتعديل الصفر والكامل
- 4دقة عالية، العديد من اتصالات العملية العقيمة
تطبيقاتجهاز استشعار ضغط الحجاب الحاجز:
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L.
- الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقم.
- تستخدم في صناعات الورق والكيماويات، وكذلك لمستوى مياه الصرف الصحي والمشروبات.
| إشارة الخروج ofجهاز استشعار ضغط الحجاب الحاجز | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلبfجهاز استشعار ضغط الحجاب الحاجز |
- 1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
- 2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
- 3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
- 4لضمان عمل المنتج بشكل موثوقيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
- 5. الحلقات O من المطاط الفلوريني تتراوح درجة حرارة التشغيل المسموح بها بين - 20 °C ~ 250 °C. عندما تنخفض درجات حرارة التشغيل إلى أقل من - 20 °C ، يجب اختيار حلقات الختم من نوع EPDM O.
- 6إذا كنت بحاجة إلى كابل، هناك ثلاثة مواد للاختيار من بينها. إذا لم تعط تعليمات محددة،سيتم استخدام مواد الكابلات البولي إيثيلين بشكل افتراضيإذا كانت هناك حاجة لمواد مختلفة من الكابلات، يرجى الإشارة إلى ذلك في نموذج الطلب الخاص بك.
- 7في حالة وجود متطلبات خاصة مثل الاهتزازات القوية، والتأثير الفوري، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في طلبك.
| دليل الطلبجهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
أسئلة شائعة عنجهاز استشعار ضغط الحجاب الحاجز:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: يتميز أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز استشعار الضغط في الشهر، مما يضمن لنا أن نتمكن من تلبية الطلبات على نطاق واسعمن المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية عادة ما يكون لها فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا بضمان لمدة 24 شهرًا من تاريخ الشحن، وتضمن خدمة ما بعد البيع لدينا استجابات سريعة في غضون 24 ساعة مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
