HT19V مستشعر الضغط الصلب للسيليكون غير المقاوم للدرجة الحرارية
Product Details
| النموذج رقم: | HT19V | نوع موضوع: | لا.. |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | وسط القياس: | الغاز والسائل |
| النطاق: | 0-10kpa~60mpa | الناتج: | MV |
| نوع الضغط: | G/A/S | إمداد: | 5-10VDC |
| الرمز السريع: | 9026209090 | القدرة على العرض: | 20000 قطعة/شهر |
| النوع: | مستشعر الضغط الضغطي | المواد: | الفولاذ المقاوم للصدأ |
| التخصيص: | متاحة OEM و ODM | ||
| إبراز |
جهاز استشعار الضغط الصلب للسيليكون HT19V,بدون خيوط جهاز استشعار الضغط الصلب,جهاز استشعار الضغط المكافئ للسيليكون,No Thread Silicon Piezoresistive Pressure Sensor,Temperature Compensated Silicon Piezoresistive Pressure Sensor |
||
Product Description

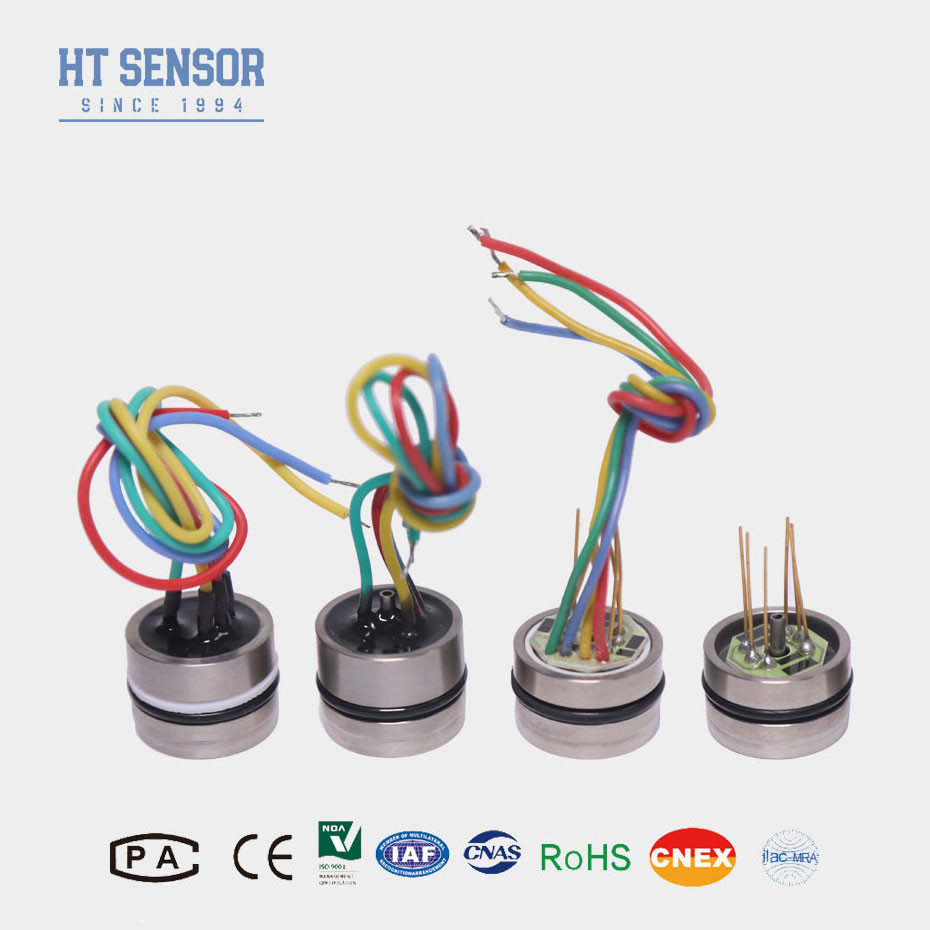

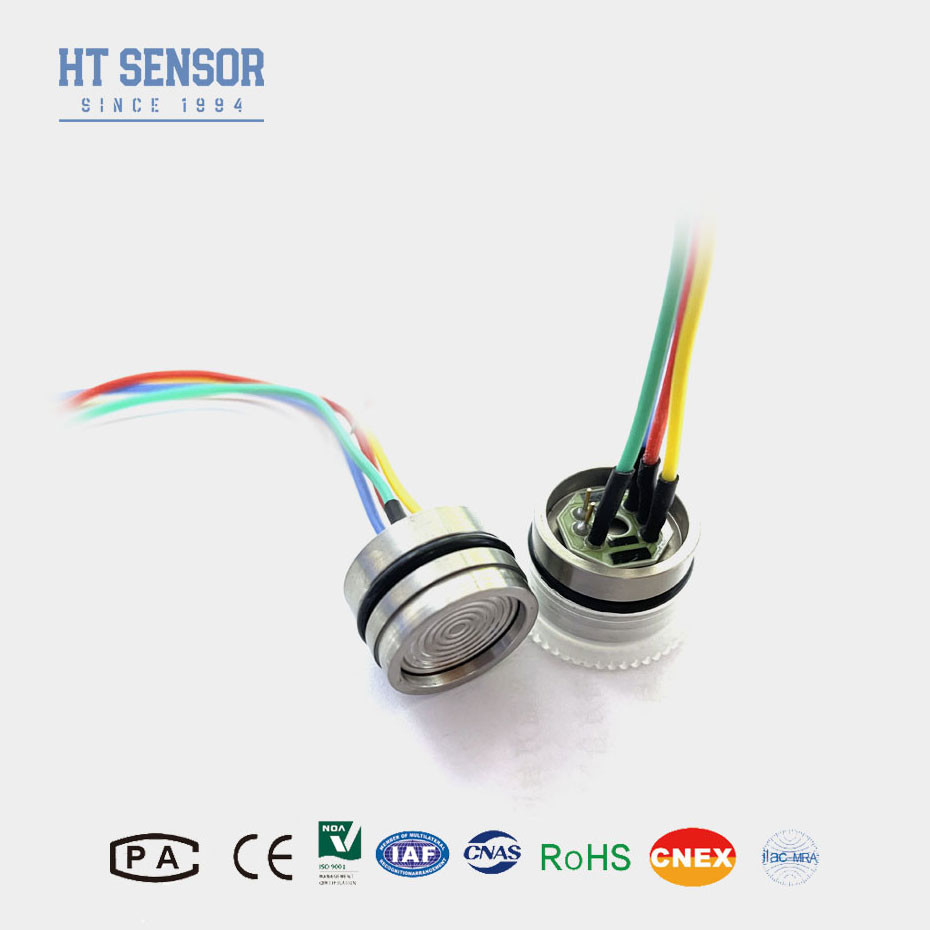

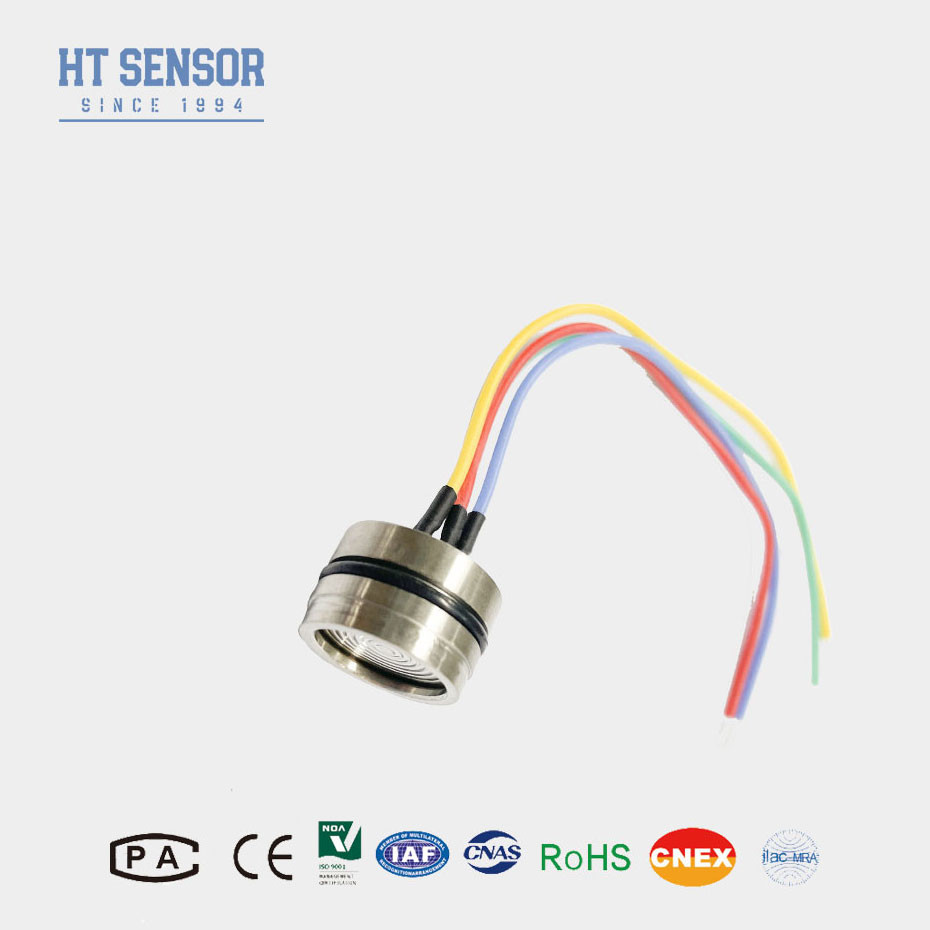

جهاز استشعار ضغط السيليكون الصلب HT19V
إدخال جهاز استشعار الضغط من السيليكون:
جوهر جهاز استشعار الضغط الاصطناعي للسيليكون HT19 هو عنصر سيليكون مستقر للغايةجهاز استشعار ضغط من السيليكون المقاوم للضغط المعبأ في غطاء من الفولاذ المقاوم للصدأ 316Lيتم تقديم HT26 compensated في حزمة قابلة للتلحم أو مع مجموعة متنوعة من الأدوات المتداولة مثل 1/4 و 1/8NPT و 1/4BSP وكذلك أدوات العملية المخصصة.
خصائص المنتجمنجهاز استشعار الضغط السيليكوني المقاوم للصدمات
• قابلة للتثبيت مع ختم حلقة O
• الأسطح المبللة من الفولاذ المقاوم للصدأ
• تضخم
• معايرة ASIC
• مقياس مطلق مغلق
• خيار الكابل
• إنتاج التناظري
• إرسال الإخراج اختياري (مصنع الاتصال للتفاصيل)
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1مناسبة لقياس ضغط الغازات والسوائل التآكل، متوافقة مع 316 لتر من الفولاذ المقاوم للصدأ
2تستخدم في أنظمة التحكم في العملية لمراقبة ومراقبة الضغط.
3غالبا ما تستخدم في نظام التبريد وقياس ضغط ضاغط الهواء.
الأداء الكهربائيمن جهاز استشعار الضغط من السيليكون:
1إمدادات الطاقة: ≤10VDC
2الجهد الخارجي للوضع الشائع: 50٪ من المدخل (عادة)
3معوقة المدخل: 4KΩ ~ 20KΩ
4عائق الإخراج:2.5KΩ~6KΩ
5.الربط الكهربائي: 100ملم سلك عالي درجة الحرارة، كابل شريط
| معايير الأداءمن جهاز استشعار الضغط من السيليكون:. | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| النوع | ماكس | الوحدة | ||||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||||
| الامتلاء المتوسط | زيت السيليكون | |||||
| الوزن | ~ 28 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: 10 فولت @ 25 درجة مئوية | ||||||
| المخطط البناءمن جهاز استشعار الضغط من السيليكون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| الاتصال الكهربائي والتعويضمن جهاز استشعار الضغط من السيليكون |
|
|
| أمثلة اختيار |
| نصائح الطلب |
| أسئلة وأجوبة |
1. What factors should I consider when selecting a pressure sensor؟ ما هي العوامل التي يجب أن أراها عند اختيار جهاز استشعار الضغط؟
Pressure Range: أقصى وأقل ضغوط يمكن للمستشعر قياسها.
الدقة: درجة دقة القياس المطلوبة.
إشارة الإخراج: نوع إشارة الإخراج الكهربائية (مثل 4-20mA، 0-5VDC، الإخراجات الرقمية).
البيئة التشغيلية: ظروف مثل درجة الحرارة والرطوبة والتعرض للمواد التآكل.
مادة التوافق: ضمان أن مواد المستشعر متوافقة مع الوسائط التي يتم قياسها.
وقت الاستجابة: كيف يستجيب المستشعر بسرعة للتغيرات في الضغط.
2كيف أضع جهاز استشعار الضغط؟
التثبيت: قم بتثبيت جهاز الاستشعار بشكل آمن باستخدام الأدوات المناسبة وتأكد من أنه موجه بشكل صحيح مع مصدر الضغط.
التليفزيون: قم بتوصيل المخرج الكهربائي إلى نظام التحكم أو معدات المراقبة حسب تعليمات الشركة المصنعة
معايرة: تنفيذ معايرة لضمان قراءات دقيقة.
السلامة: اتبع جميع إرشادات السلامة لتجنب الضرر إلى جهاز الاستشعار أو الإصابة.
3كيف أُحافظ على جهاز استشعار الضغط؟
معايرة منتظمة: معايرة دورية للمستشعر للحفاظ على الدقة.
التفتيش: فحص منتظم للأضرار الجسدية أو الارتداء.
تنظيف: تنظيف جهاز الاستشعار واتصالاته لمنع التلوث.
الحماية: تأكد من أن جهاز الاستشعار محمي من العوامل البيئية التي يمكن أن تؤثر على أدائه.
4ما هي التطبيقات الشائعة لمستشعرات الضغط؟
الأتمتة الصناعية: مراقبة ومراقبة ضغوط العملية في التصنيع.
السيارات: قياس ضغوط الزيت والوقود والهواء في المحركات.
الأجهزة الطبية: مراقبة ضغط الدم والضغوط الفسيولوجية الأخرى.
أنظمة التكييف: ضمان ضغوط الهواء والغاز المناسبة.
الفضاء: قياس ضغط المقصورة و غيرها من المعلمات الحرجة
مراقبة البيئة: قياس الضغوط الجوية والمياه.
5ما هو التعويض الرقمي في أجهزة استشعار الضغط؟
التعويض الرقمي ينطوي على استخدام المعالجات الدقيقة لتصحيح الأخطاء وغير الخطية في قياس الضغط.هذه التقنية تحسن الدقة من خلال ضبط إنتاج جهاز الاستشعار على أساس عوامل تصحيح مُعدلة مسبقاً وتغيرات درجة الحرارة.
6ماذا يجب أن أفعل إذا كان جهاز استشعار الضغط الخاص بي لا يعمل بشكل صحيح؟
تحقق من الاتصالات: تأكد من أن جميع الاتصالات الكهربائية والميكانيكية آمنة.
مراجعة المعايرة: تحقق من أن جهاز الاستشعار معايرة بشكل صحيح.
فحص الضرر: ابحث عن أي ضرر مادي على جهاز الاستشعار أو مكوناته.
استشارة الوثائق: الرجوع إلى دليل المستخدم لخطوات حل المشاكل.
اتصل بالدعم: إذا استمرت المشاكل، اتصل بالصانع أو المورد للحصول على الدعم الفني.
