| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420-IQT |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-IQT | خيط: | 50.4 ملم لدرجة الحرارة العالية |
|---|---|---|---|
| نوع الضغط: | قياس الضغط، الضغط المطلق، الضغط المختوم | حزمة النقل: | كرتون |
| المواصفات: | مستشعر ضغط السيليكون | الرمز السريع: | 9026201090 |
| النوع: | مستشعر ضغط الحجاب الحاجز | درجة الدقة: | 0.5٪ فس |
| نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال | انتاج |: | 4-20mA وهلم جرا |
| إبراز: | ملابس كيميائية مستشعر ضغط الحجاب الحاجز,جهاز استشعار ضغط الحجاب الحاجز,جهاز استشعار ضغط الحجاب الحاجز بدقة عالية,Viscous Media Flush Diaphragm Pressure Sensor,Highly Accurate Flush Diaphragm Pressure Sensor |
||

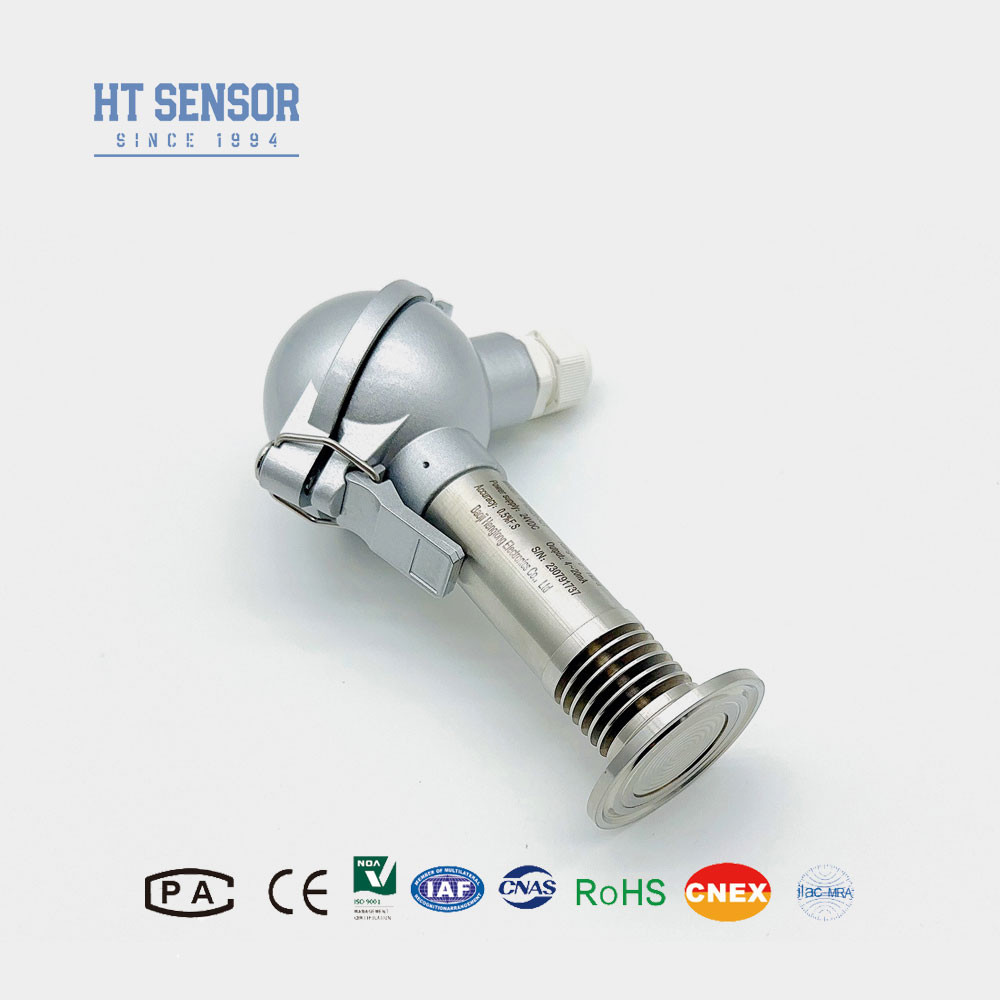

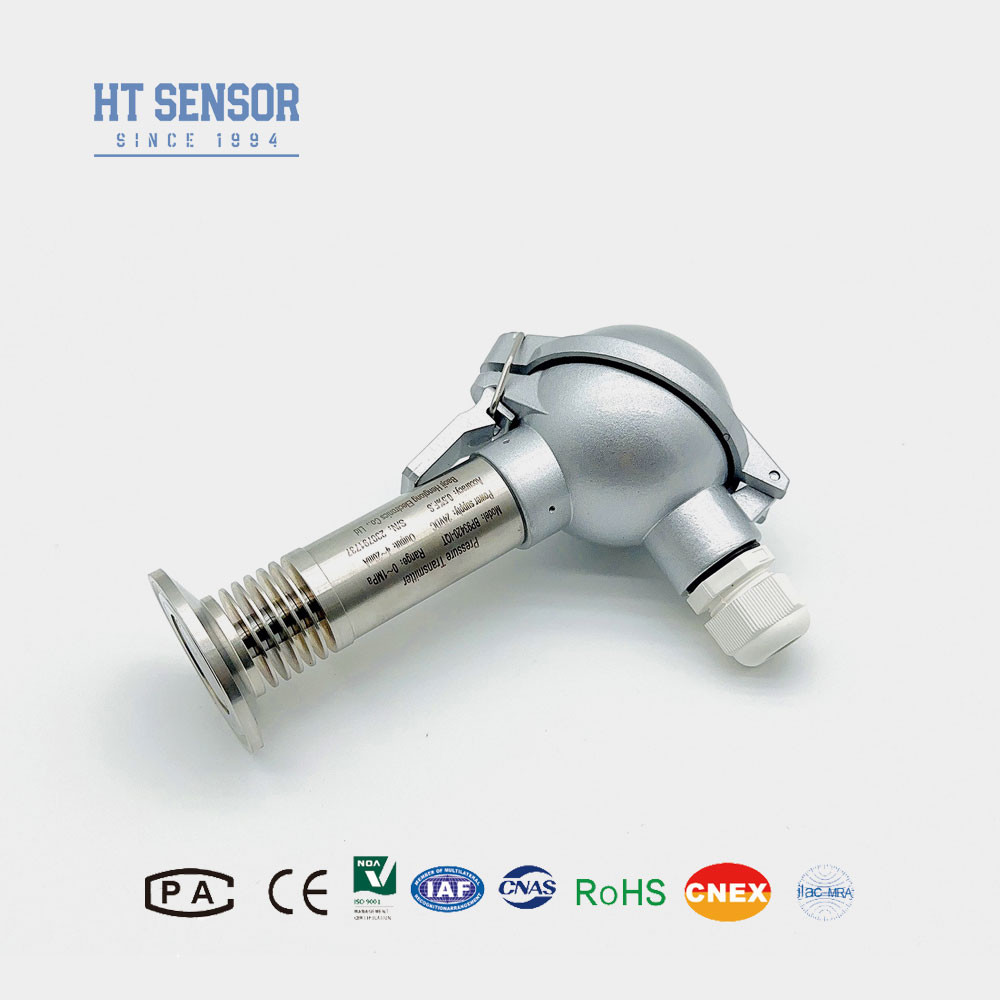

جهاز نقل الضغط BP93420-IQT
إدخال جهاز استشعار ضغط الحجاب الحاجز
جهاز استشعار الضغط بطبقة الغشاء BP93420-IQT من خلال بنيته القوية، ومبدأ القياس المتقدم،جهاز إرسال ضغط الحجاب الحاجز المدمج BP93420-IQT يظهر استقرارًا وموثوقية استثنائيةهذه الخصائص تجعلها خيارًا متنوعًا لمجموعة واسعة من مهام مراقبة الضغط والتحكم الصناعي ، وخاصة في بيئات العمليات الصعبة.
| معايير الأداءمستشعر ضغط الحجاب الحاجز: | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| التهاب النفس | ≤0.1%FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((معتاد) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70 درجة مئوية ((يمكن تخصيصها) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.3 كجم |
خصائص المنتجمستشعر ضغط الحجاب الحاجز:
1نطاق قياس واسع، خيارات واجهة ضغط مختلفة.
2خيارات إشارة الخروج المتنوعة
3يمكن ضبط الصفر والكامل
4دقة عالية، العديد من اتصالات العملية العقيمة
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1. التوافق بين الوسائط
عند اختيار المنتج، تأكد من أن الوسائط التي يتم قياسها متوافقة مع المكونات المبللة للمستشعر.هذه التوافقات حاسمة للوظيفة الموثوقة والسليمة للجهاز.
2منتجات مضادة للانفجار
يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة رقمية كنموذج قياسي عند وضع الطلب.هذا عامل مهم للنظر فيه إذا كان هناك حاجة إلى شاشة رقمية لتطبيقك.
3- الأرضية وحماية البرق
لضمان التشغيل الموثوق به للمنتج، نوصي بتثبيت أجهزة حماية من البرق في الموقع وضمان الترسيم السليم لكل من المنتج وإمدادات الطاقة.هذا سيساعد على حماية جهاز الاستشعار ضد اضطرابات كهربائيةالحفاظ على أداء ثابت.
4خيارات الكابل
المنتج لا يأتي مع كابل ملحق افتراضي. إذا كانت هناك حاجة إلى كابل، وهناك ثلاثة خيارات المواد المتاحة: البولي إيثيلين، البيك سي، والدرع. ما لم ينص على خلاف ذلك،سيتم استخدام خيار كابل البولي إيثيلين بشكل افتراضيإذا كنت بحاجة لمادة كابل مختلفة، يرجى الإشارة إلى ذلك في نموذج طلبك.
5متطلبات خاصة
لتطبيقات ذات متطلبات خاصة، مثل الاهتزازات القوية، قوة الاصطدام الفوري، أو التداخل الكهرومغناطيسي / الراديوي المكثف،يرجى إبلاغنا وتوفير التفاصيل في طلبكهذا سيسمح لنا بالتحقق من ملاءمة المنتج لاحتياجات تطبيقك الفريدة.
| دليل الطلبات لجهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -100كيلو بايت... 0كيلو بايت~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
