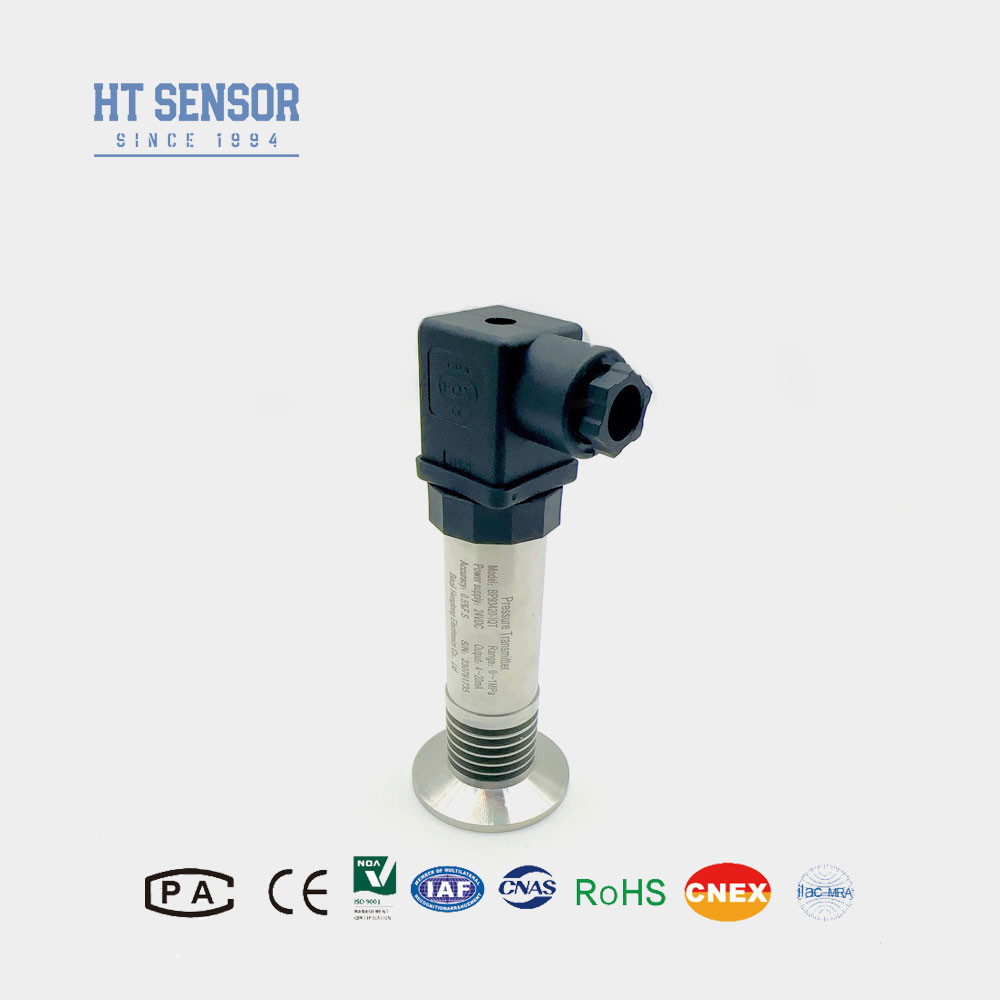

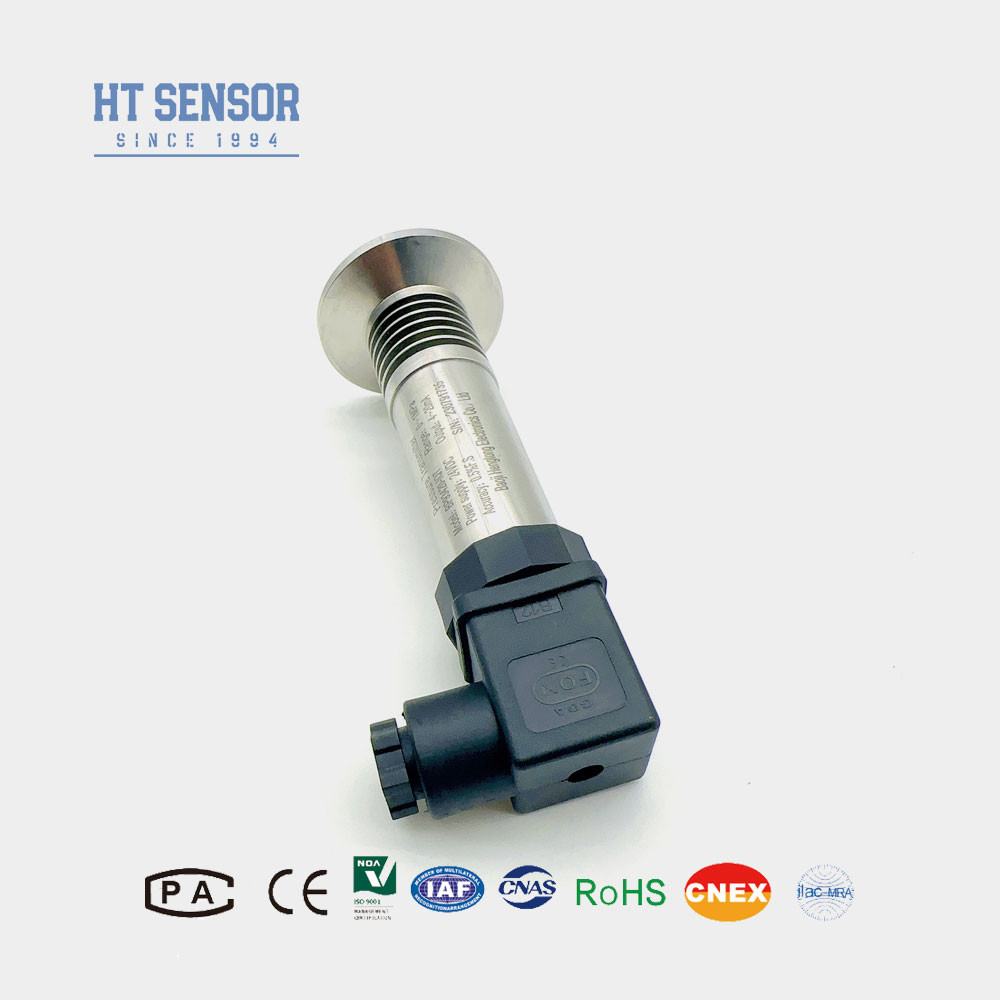

جهاز استشعار ضغط الحجاب الحاجز للطاقة السائلة عالي الحرارة لصناعات الأغذية والرعاية الصحية
Product Details
| النموذج رقم: | BP93420-IQT | خيط: | 50.4 ملم |
|---|---|---|---|
| نوع الضغط: | مقياس الضغط المطلق والضغط المختوم | حزمة النقل: | كرتون |
| المواصفات: | جهاز إرسال مستشعر ضغط السيليكون | الرمز السريع: | 9026201090 |
| النوع: | جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز | درجة الدقة: | 0.5٪ فس |
| نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال | انتاج |: | 4-20mA وهلم جرا |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز ذو درجة حرارة عالية,صناعات الغذاء جهاز استشعار ضغط الحجاب الحاجز,أجهزة استشعار ضغط الحجاب الحاجز,Food Industries Flush Diaphragm Pressure Sensor,Healthcare Industries Flush Diaphragm Pressure Sensor |
||
Product Description
صناعات الأغذية والرعاية الصحية أجهزة استشعار ضغط الحجاب الحاجز للسيول عالي درجة الحرارة
جهاز نقل الضغط BP93420-IQT
إدخال جهاز استشعار ضغط الحجاب الحاجز
جهاز استشعار الضغط بطبقة غشاء BP93420-IQT يستخدم إيلاستومر مصنوع من مواد مستوردة ، جنبا إلى جنب مع تكنولوجيا عزل الحجاب الحاجز. ومن المهم أن رأس جهاز الاستشعار ليس لديه ثقوب استشعار الضغط,القضاء على خطر انسداد الوسط غير اللزج أثناء القياس.هذا التصميم المتكامل يجعل جهاز الإرسال مناسبًا لقياس الضغط وتطبيقات التحكم التي تنطوي على وسائط لزجة مثل الطلاء الكيميائي، الطلاء، الطين، الأسفلت، والنفط الخام.
| معايير الأداءمستشعر ضغط الحجاب الحاجز: | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| التهاب النفس | ≤0.1%FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((معتاد) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70 درجة مئوية ((يمكن تخصيصها) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.3 كجم |
خصائص المنتجمستشعر ضغط الحجاب الحاجز:
1نطاق قياس واسع، خيارات واجهة ضغط مختلفة.
2خيارات إشارة الخروج المتنوعة
3يمكن ضبط الصفر والكامل
4دقة عالية، العديد من اتصالات العملية العقيمة
التطبيقاتمستشعر ضغط الحجاب الحاجز:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L.
2الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقم.
3تستخدم في صناعات الورق والكيماويات، وكذلك لقياس مستوى مياه الصرف الصحي وقنابل المشروبات مناسبة لنظم التحكم الهيدروليكية والهوائية.
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1. التوافق بين الوسائط
عند اختيار المنتج، تأكد من أن الوسائط التي يتم قياسها متوافقة مع المكونات المبللة للمستشعر.هذه التوافقات حاسمة للوظيفة الموثوقة والسليمة للجهاز.
2منتجات مضادة للانفجار
يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة رقمية كنموذج قياسي عند وضع الطلب.هذا عامل مهم للنظر فيه إذا كان هناك حاجة إلى شاشة رقمية لتطبيقك.
3- الأرضية وحماية البرق
لضمان التشغيل الموثوق به للمنتج، نوصي بتثبيت أجهزة حماية من البرق في الموقع وضمان الترسيم السليم لكل من المنتج وإمدادات الطاقة.هذا سيساعد على حماية جهاز الاستشعار ضد اضطرابات كهربائيةالحفاظ على أداء ثابت.
4خيارات الكابل
المنتج لا يأتي مع كابل ملحق افتراضي. إذا كانت هناك حاجة إلى كابل، وهناك ثلاثة خيارات المواد المتاحة: البولي إيثيلين، البيك سي، والدرع. ما لم ينص على خلاف ذلك،سيتم استخدام خيار كابل البولي إيثيلين بشكل افتراضيإذا كنت بحاجة لمادة كابل مختلفة، يرجى الإشارة إلى ذلك في نموذج طلبك.
5متطلبات خاصة
لتطبيقات ذات متطلبات خاصة، مثل الاهتزازات القوية، قوة الاصطدام الفوري، أو التداخل الكهرومغناطيسي / الراديوي المكثف،يرجى إبلاغنا وتوفير التفاصيل في طلبكهذا سيسمح لنا بالتحقق من ملاءمة المنتج لاحتياجات تطبيقك الفريدة.
| دليل الطلبات لجهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -100كيلو بايت... 0كيلو بايت~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
أسئلة وأجوبة
س1: هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
