| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | بي بي اتش تي24 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | بي بي اتش تي24 | النطاق: | 0-10kpa~035mpa |
|---|---|---|---|
| القوة: | 12-32 فولت تيار مستمر (24 فولت تيار مستمر) | انتاج |: | 4-20mA وهلم جرا |
| الاتصال: | M20 * 1.5 G1/2 أو 1/2NPT | النوع: | تدفق ضغط الحجاب الحاجز الارسال |
| وسط القياس: | غراء المشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ فس |
| المواد: | الفولاذ المقاوم للصدأ | التخصيص: | OEM وتصنيع |
| إبراز: | مستشعر ضغط الحجاب الحاجز للصناعة السائلة,جهاز استشعار ضغط الحجاب الحاجز,جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز,Environmental Protection Flush Diaphragm Pressure Sensor,Flush Diaphragm Pressure Sensor Transmitter |
||

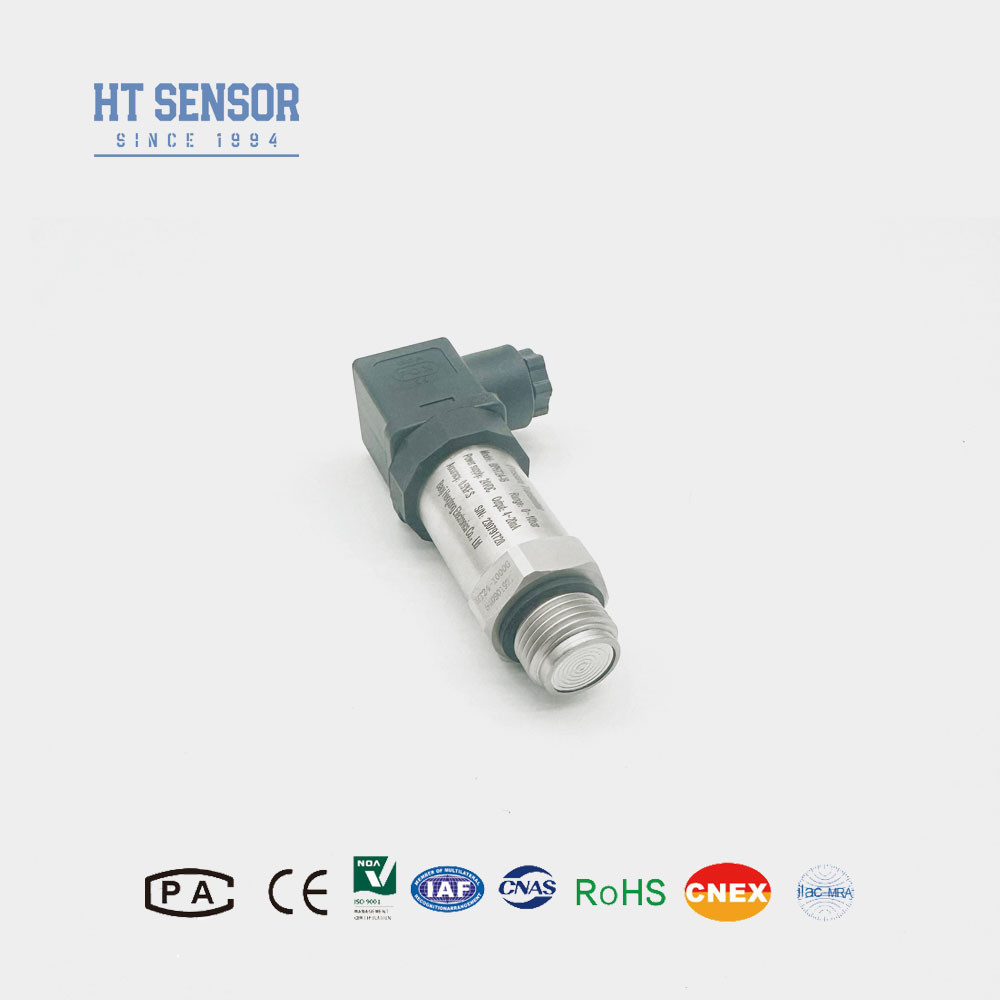

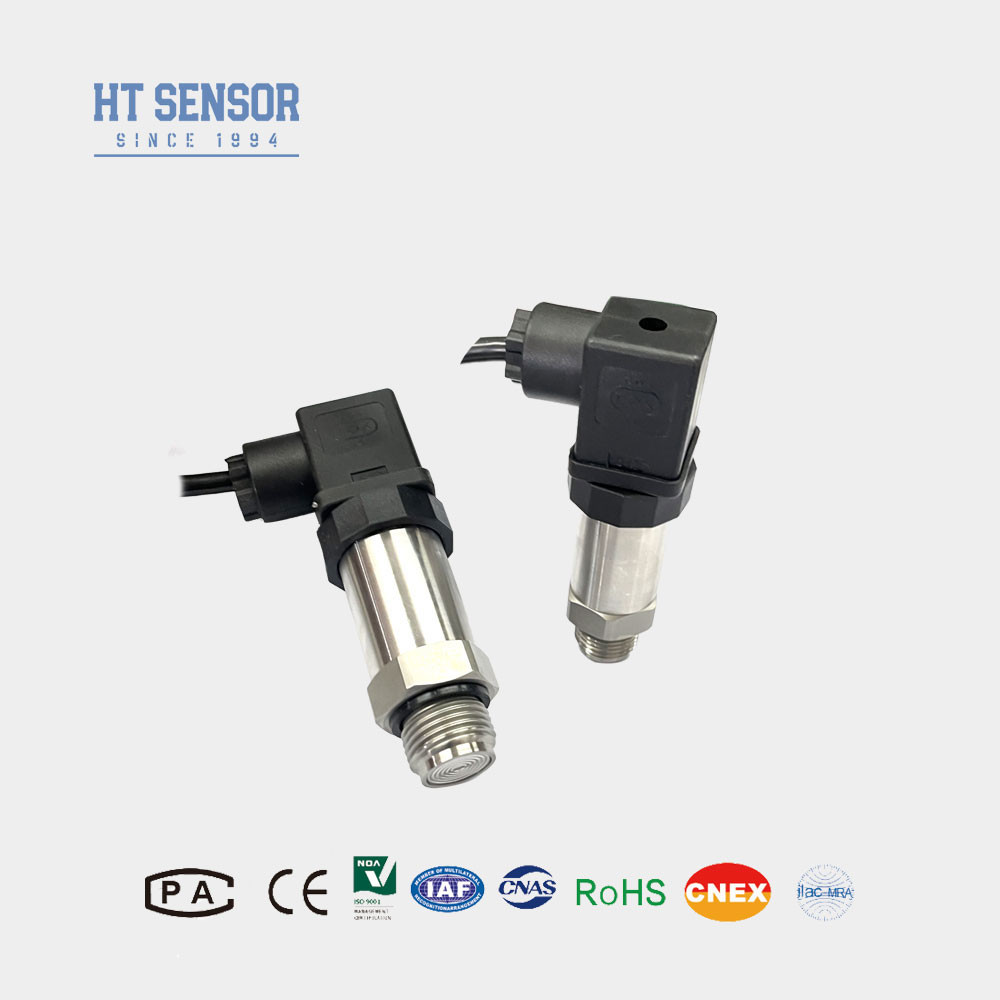

BPHT24جهاز استشعار ضغط الحجاب الحاجز
إدخال جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز:
جهاز إرسال جهاز استشعار ضغط الحجاب الحاجز BPHT24 مبدأ القياس وخصائص الأداء: جهاز إرسال الضغط الحجاب الحاجز المسطح يتكون من مقياس الإجهاد والسيليكون المنتشر في الطرف الأمامي.مقياس التوتر الحجاب الحاجز المسطح قياس نهاية تعتمد المعالجة خصيصا الحجاب الحاجز قوية التنظيفالجسيمات الصلبة في الوسيط المقاس لن تضر الحجاب الحاجز المنعزل. لديه بنية صغيرة، مقاومة للتآكل، مقاومة الاهتزاز، مقاومة لضرب الجسيمات،ومجموعة واسعة من تعويضات درجة الحرارة.
خصائص المنتجمن جهاز استشعار ضغط الحجاب الحاجز:
1خيارات مختلفة لمواجهة الضغط
2مصممة للتطبيقات الصحية لمنع التوسع المتوسط.
3دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
4من السهل تنظيفه
التطبيقاتمن جهاز استشعار ضغط الحجاب الحاجز:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L.
2مثالي لحماية البيئة والصناعات الكيميائية.
3تستخدم في الصناعات البحرية والطيران.
4مناسبة للاستخدام في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية.
| معايير الأداءمن جهاز استشعار ضغط الحجاب الحاجز | |
| نطاق القياس | 0~35Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان عمل المنتج بشكل موثوقيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
5.الكهرباء لا تأتي مع كابل افتراضي. إذا كنت بحاجة إلى كابل، وهناك ثلاثة مواد للاختيار من بينها. إذا لم يتم إعطاء تعليمات محددة،سيتم استخدام مواد الكابلات البولي إيثيلين بشكل افتراضيإذا كانت هناك حاجة لمواد مختلفة من الكابلات، يرجى الإشارة إلى ذلك في نموذج الطلب الخاص بك.
6في حالة وجود متطلبات خاصة مثل الاهتزازات القوية، والتأثير الفوري، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في طلبك.
| دليل الطلبمن جهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| T | ناقل الضغط المقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
س1: هل هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
