جهاز استشعار ضغط سيليكون بييزوريسيفي للتفريق HT19V قابلة للتخصيص للكشف عن مستوى السائل
Product Details
| النموذج رقم: | HT19V | نوع موضوع: | لا.. |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | وسط القياس: | الغاز والسائل |
| النطاق: | 0-10kpa~60mpa | الناتج: | MV |
| نوع الضغط: | G/A/S | إمداد: | 5-10VDC |
| الرمز السريع: | 9026209090 | القدرة على العرض: | 20000 قطعة/شهر |
| النوع: | مستشعر الضغط الضغطي | المواد: | الفولاذ المقاوم للصدأ |
| التخصيص: | متاحة OEM و ODM | ||
| إبراز |
جهاز استشعار ضغط سيليكوني مضاد للضغط,جهاز استشعار ضغط سيليكوني مضاد للضغط |
||
Product Description

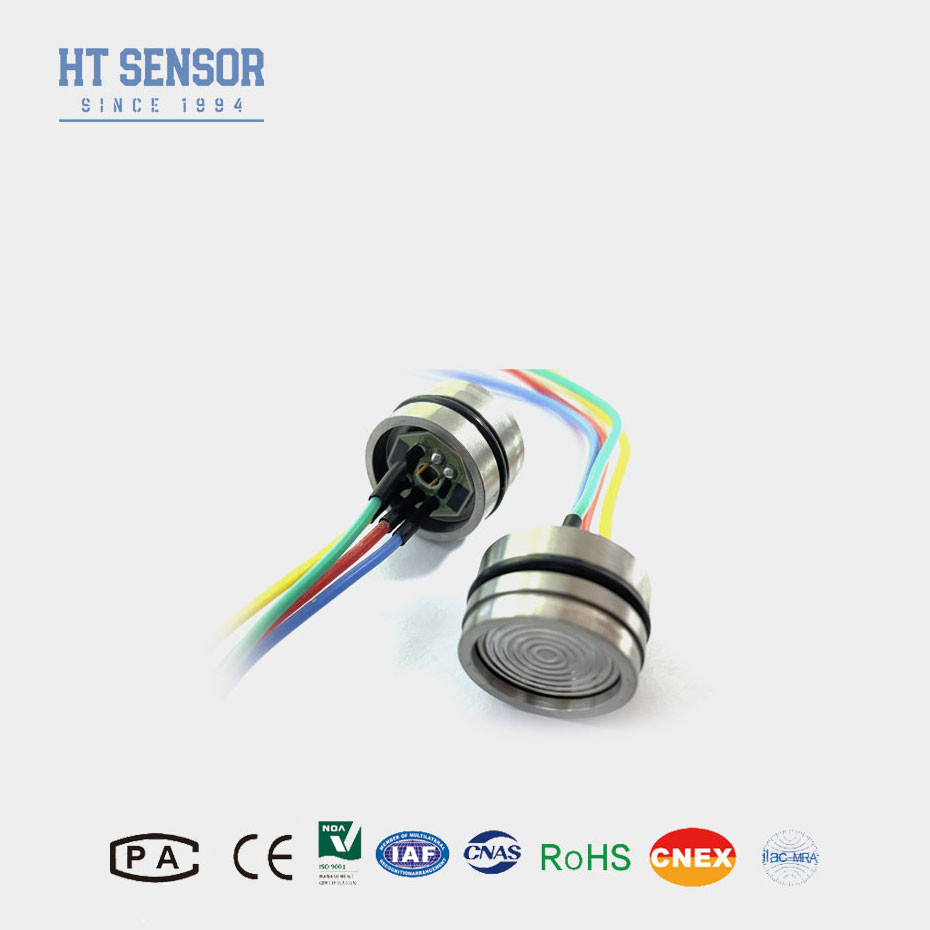

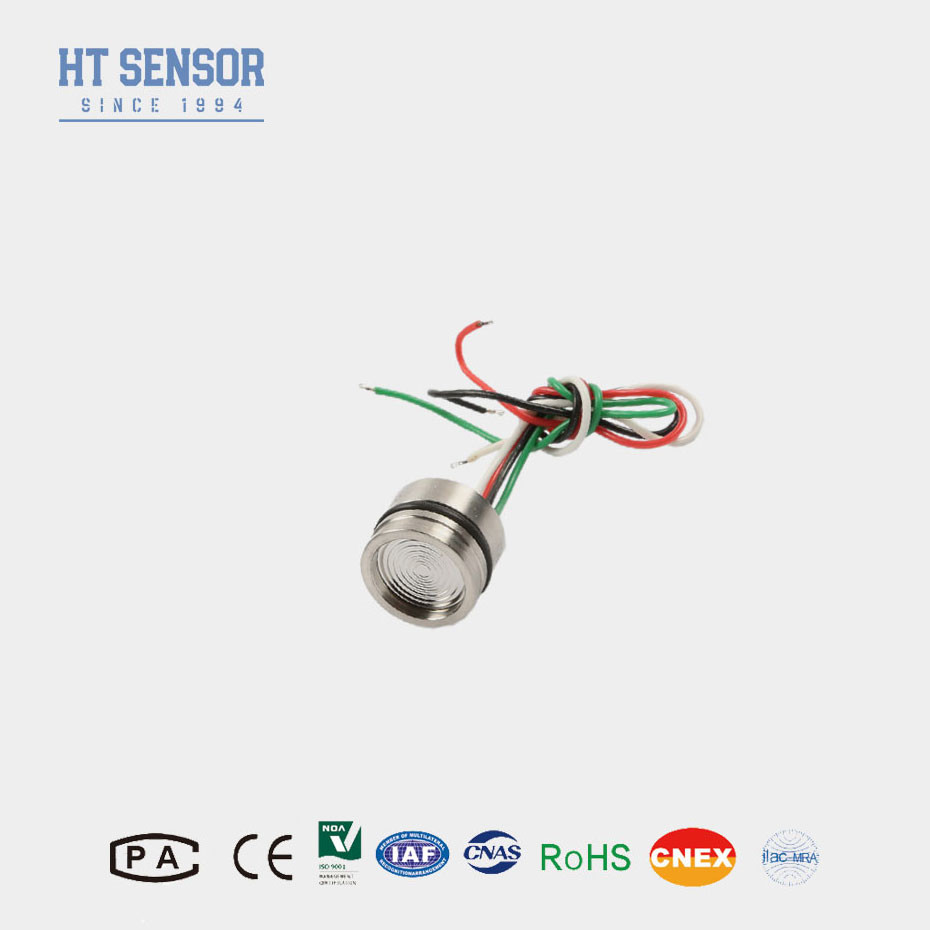

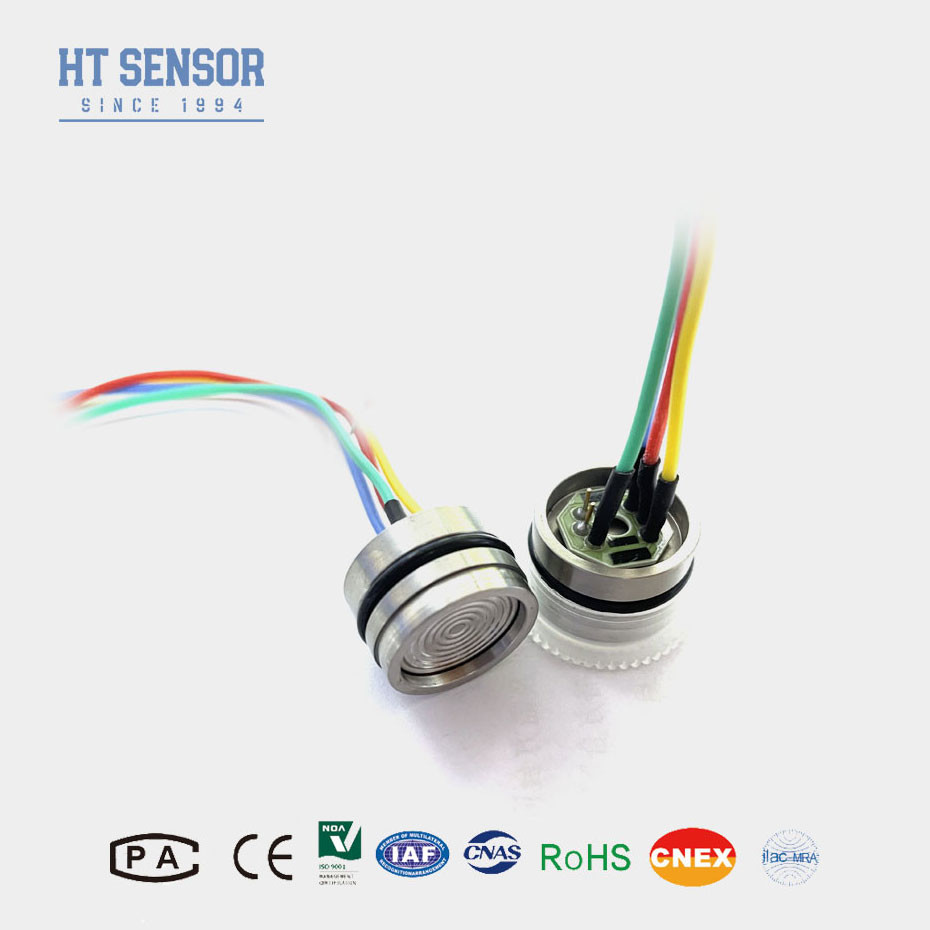

جهاز استشعار ضغط السيليكون الصلب HT19V
إدخال جهاز استشعار الضغط من السيليكون:
HT19V يستخدم حزمة الاستشعار زيت السيليكون لنقل الضغط من الحجاب الحاجز من الفولاذ المقاوم للصدأ 316L إلى عنصر الاستشعار.يتم توصيل رصيف سيراميكي إلى الحزمة التي تحتوي على المقاومات معالجة بالليزر للتعويض عن درجة الحرارة وتصحيح الانحرافيتم تضمين مقاومة إضافية محذوفة بالليزر يمكن استخدامها لضبط مكبر التفاضل الخارجي وتوفير قابلية التبادل بين المدى إلى ± 1٪.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
• قابلة للتثبيت مع ختم حلقة O
• الأسطح المبللة من الفولاذ المقاوم للصدأ
• تضخم
• معايرة ASIC
• مقياس مطلق مغلق
• خيار الكابل
• إنتاج التناظري
• إرسال الإخراج اختياري (مصنع الاتصال للتفاصيل)
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1مناسبة لقياس ضغط الغازات والسوائل التآكل، متوافقة مع 316 لتر من الفولاذ المقاوم للصدأ
2تستخدم في أنظمة التحكم في العملية لمراقبة ومراقبة الضغط.
3غالبا ما تستخدم في نظام التبريد وقياس ضغط ضاغط الهواء.
الأداء الكهربائيمن جهاز استشعار الضغط من السيليكون:
1إمدادات الطاقة: ≤10VDC
2الجهد الخارجي للوضع الشائع: 50٪ من المدخل (عادة)
3معوقة المدخل: 4KΩ ~ 20KΩ
4عائق الإخراج:2.5KΩ~6KΩ
5.الربط الكهربائي: 100ملم سلك عالي درجة الحرارة، كابل شريط
| معايير الأداءمن جهاز استشعار الضغط من السيليكون:. | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| النوع | ماكس | الوحدة | ||||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||||
| الامتلاء المتوسط | زيت السيليكون | |||||
| الوزن | ~ 28 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: 10 فولت @ 25 درجة مئوية | ||||||
| المخطط البناءمن جهاز استشعار الضغط من السيليكون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| الاتصال الكهربائي والتعويضمن جهاز استشعار الضغط من السيليكون |
|
|
| أمثلة اختيار |
| نصائح الطلب |
| أسئلة وأجوبة |
1ما هو جهاز استشعار الضغط؟
جهاز استشعار الضغط هو جهاز يقيس ضغط الغازات أو السوائل.يحول الضغط الفيزيائي إلى إشارة كهربائية يمكن قراءتها ومعالجتها بواسطة أنظمة التحكم أو معدات المراقبة.
2كيف يعمل جهاز استشعار الضغط؟
أجهزة استشعار الضغط تعمل باستخدام تقنيات مختلفة، مثل العناصر المقاومة للضغط، السعة، أو العناصر الكهربائية، للكشف عن التغيرات في الضغط. عندما يتم تطبيق الضغط،يسبب تغيير في الخصائص الفيزيائية لعنصر الاستشعار، والتي يتم تحويلها إلى إشارة كهربائية متناسبة مع الضغط.
3ما هي أنواع أجهزة استشعار الضغط؟
أجهزة استشعار الضغط المقاومة للضغط: استخدم تأثير المقاومة للضغط في مواد مثل السيليكون لقياس الضغط.
أجهزة استشعار الضغط السعة: تقيس التغيرات في السعة الناجمة عن تشوه الحجاب الحاجز تحت الضغط.
أجهزة استشعار الضغط الكهربائية: تستخدم مواد تولد شحنة كهربائية استجابة للضغط الميكانيكي المطبق.
أجهزة استشعار الضغط البصرية: تستخدم تعديل الضوء لقياس تغيرات الضغط.
أجهزة استشعار الضغط الرنينية: قياس الضغط عن طريق الكشف عن التغيرات في تردد الرنين لعنصر الاستشعار.
