جهاز استشعار الضغط الاصطناعي للسيليكون 10VDC مستوى السائل
Product Details
| النموذج رقم: | HT19V | نوع موضوع: | لا.. |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | وسط القياس: | الغاز والسائل |
| النطاق: | 0-10kpa~60mpa | الناتج: | MV |
| نوع الضغط: | G/A/S | إمداد: | 5-10VDC |
| الرمز السريع: | 9026209090 | القدرة على العرض: | 20000 قطعة/شهر |
| النوع: | مستشعر الضغط الضغطي | المواد: | الفولاذ المقاوم للصدأ |
| التخصيص: | متاحة OEM و ODM | ||
| إبراز |
جهاز استشعار الضغط الصلب للسيليكون,جهاز استشعار الضغط الوقائي للسيليكون 10VDC,جهاز استشعار مستوى السائل 10VDC,10VDC Silicon Piezoresistive Pressure Sensor,10VDC Liquid Level Sensor |
||
Product Description

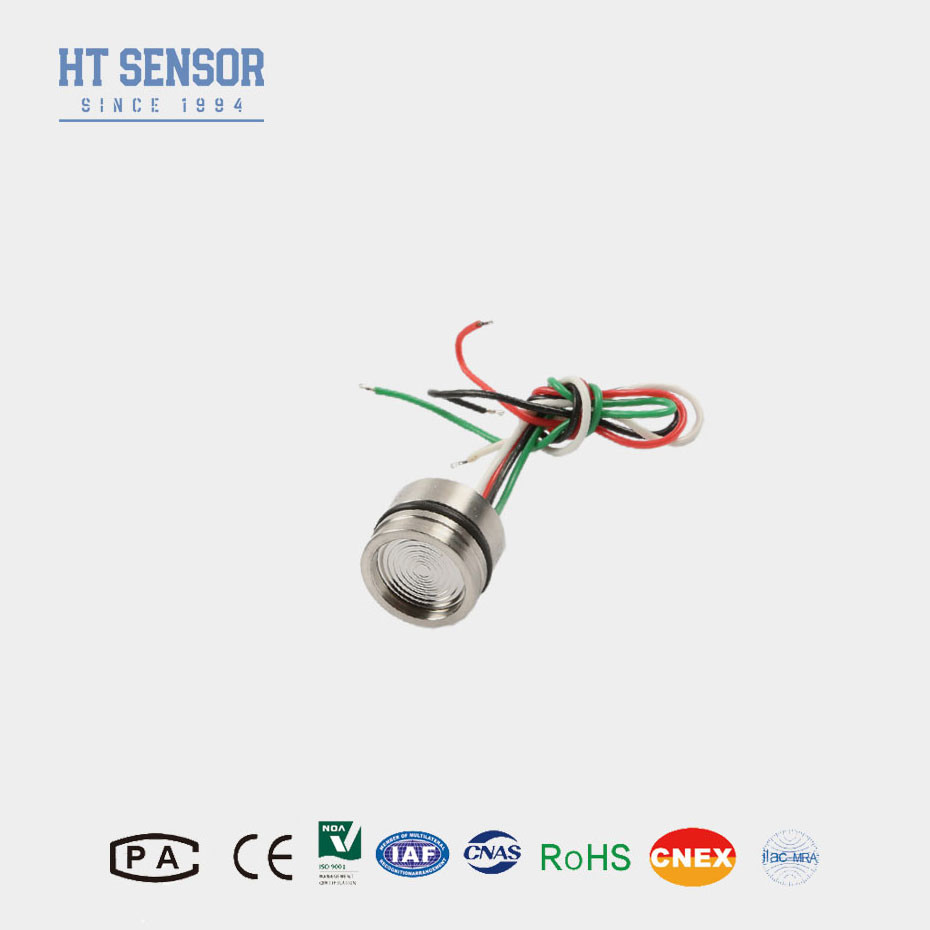

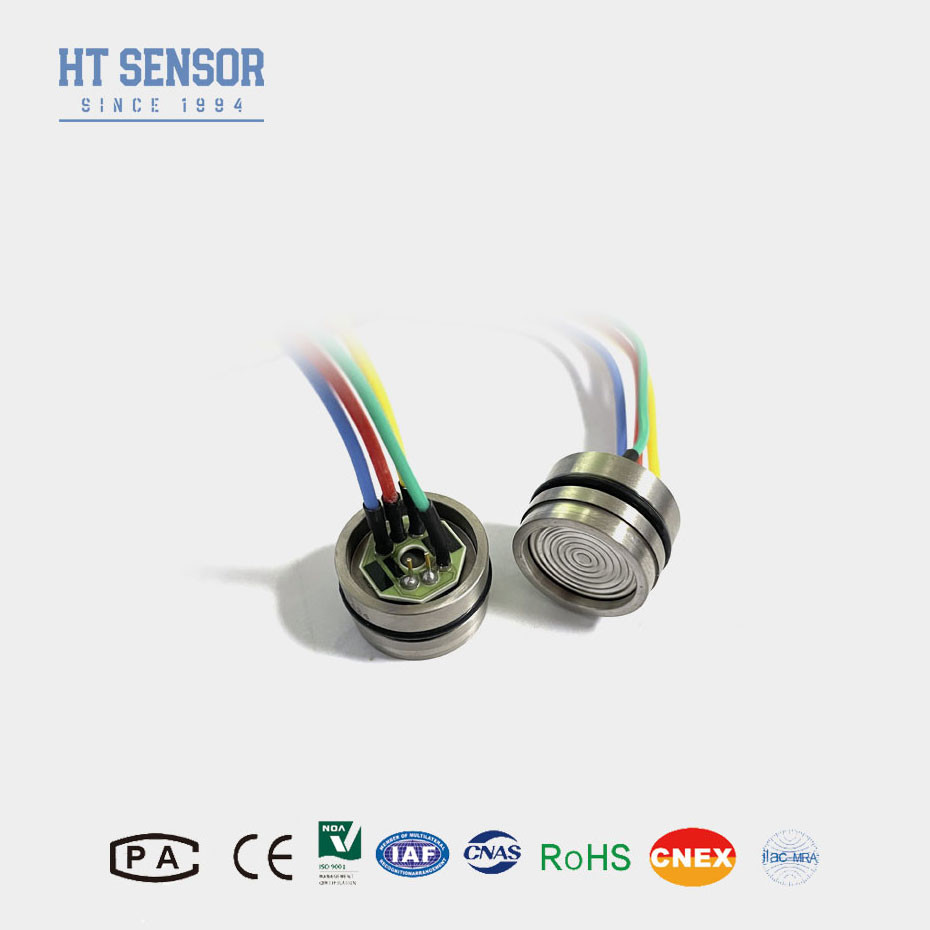

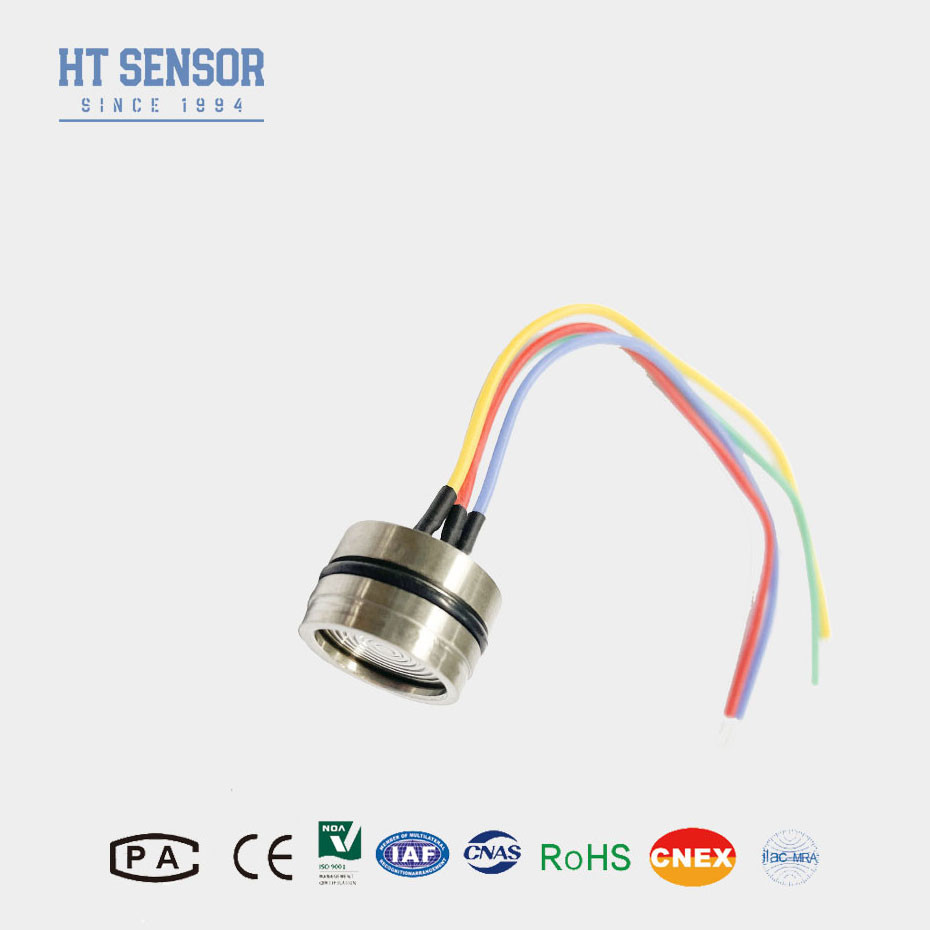

جهاز استشعار ضغط السيليكون الصلب HT19V
إدخال جهاز استشعار الضغط من السيليكون:
HT19V يستخدم حزمة الاستشعار زيت السيليكون لنقل الضغط من الحجاب الحاجز من الفولاذ المقاوم للصدأ 316L إلى عنصر الاستشعار.يتم توصيل رصيف سيراميكي إلى الحزمة التي تحتوي على المقاومات معالجة بالليزر للتعويض عن درجة الحرارة وتصحيح الانحرافيتم تضمين مقاومة إضافية محذوفة بالليزر يمكن استخدامها لضبط مكبر التفاضل الخارجي وتوفير قابلية التبادل بين المدى إلى ± 1٪.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
1يتم استخدام دائرة الفيلم السميك لتعويض درجة الحرارة وتصحيح التراجع الصفر.
2موثوقية عالية، استقرار جيد.
3إمدادات الطاقة ذات الجهد الثابت، الخروج القياسي.
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1مناسبة لقياس ضغط الغازات والسوائل التآكل، متوافقة مع 316 لتر من الفولاذ المقاوم للصدأ
2تستخدم في أنظمة التحكم في العملية لمراقبة ومراقبة الضغط.
3غالبا ما تستخدم في نظام التبريد وقياس ضغط ضاغط الهواء.
الأداء الكهربائيمن جهاز استشعار الضغط من السيليكون:
1إمدادات الطاقة: ≤10VDC
2الجهد الخارجي للوضع الشائع: 50٪ من المدخل (عادة)
3معوقة المدخل: 4KΩ ~ 20KΩ
4عائق الإخراج:2.5KΩ~6KΩ
5.الربط الكهربائي: 100ملم سلك عالي درجة الحرارة، كابل شريط
| معايير الأداءمن جهاز استشعار الضغط من السيليكون:. | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| النوع | ماكس | الوحدة | ||||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||||
| الامتلاء المتوسط | زيت السيليكون | |||||
| الوزن | ~ 28 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: 10 فولت @ 25 درجة مئوية | ||||||
| المخطط البناءمن جهاز استشعار الضغط من السيليكون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| الاتصال الكهربائي والتعويضمن جهاز استشعار الضغط من السيليكون |
|
|
| أمثلة اختيار |
| نصائح الطلب |
| أسئلة وأجوبة |
.
.
