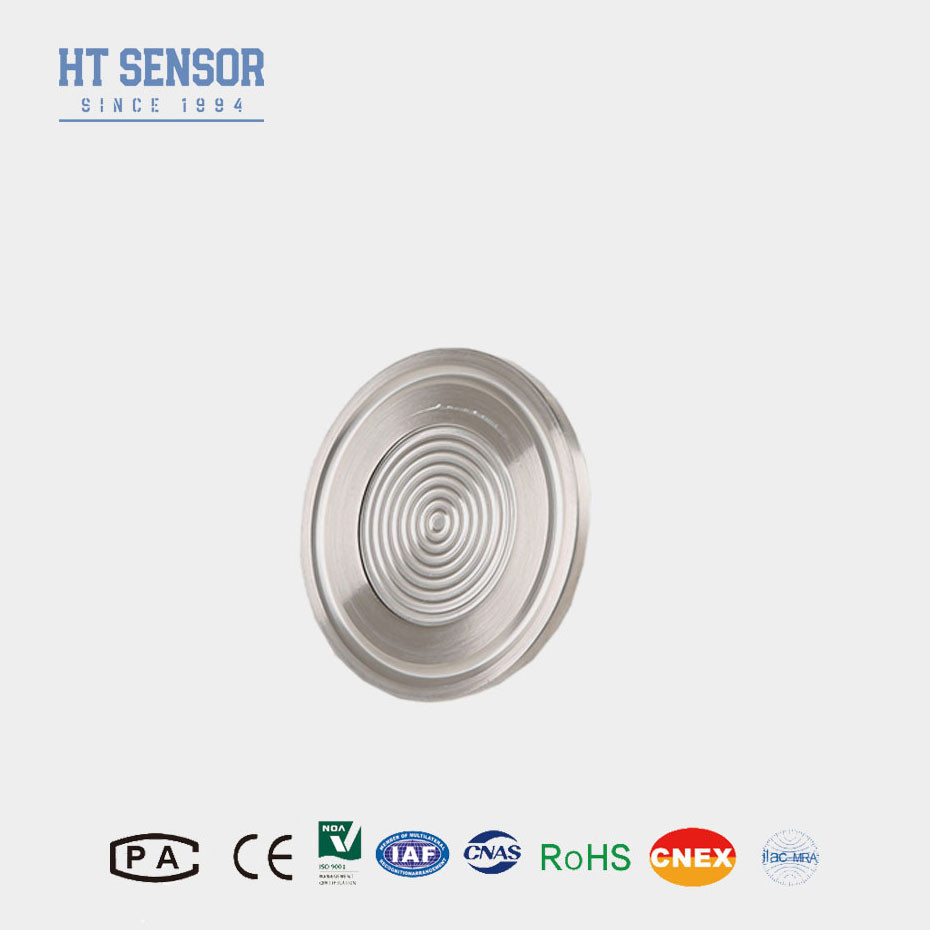

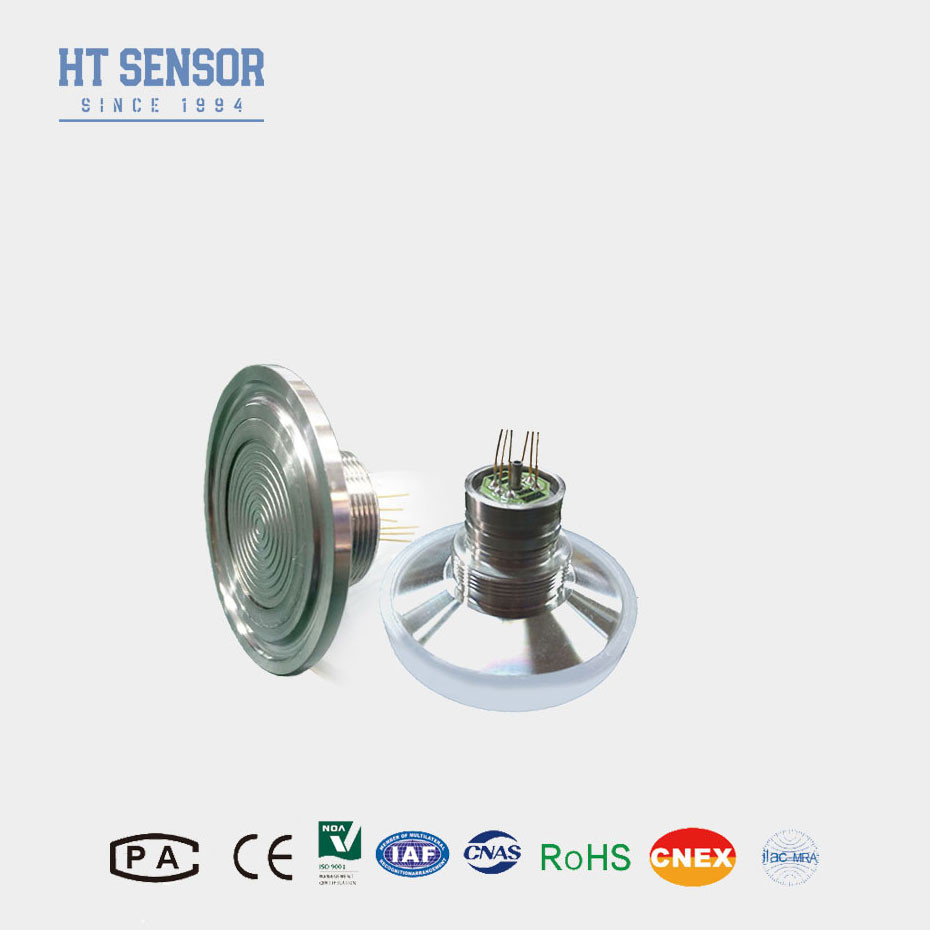

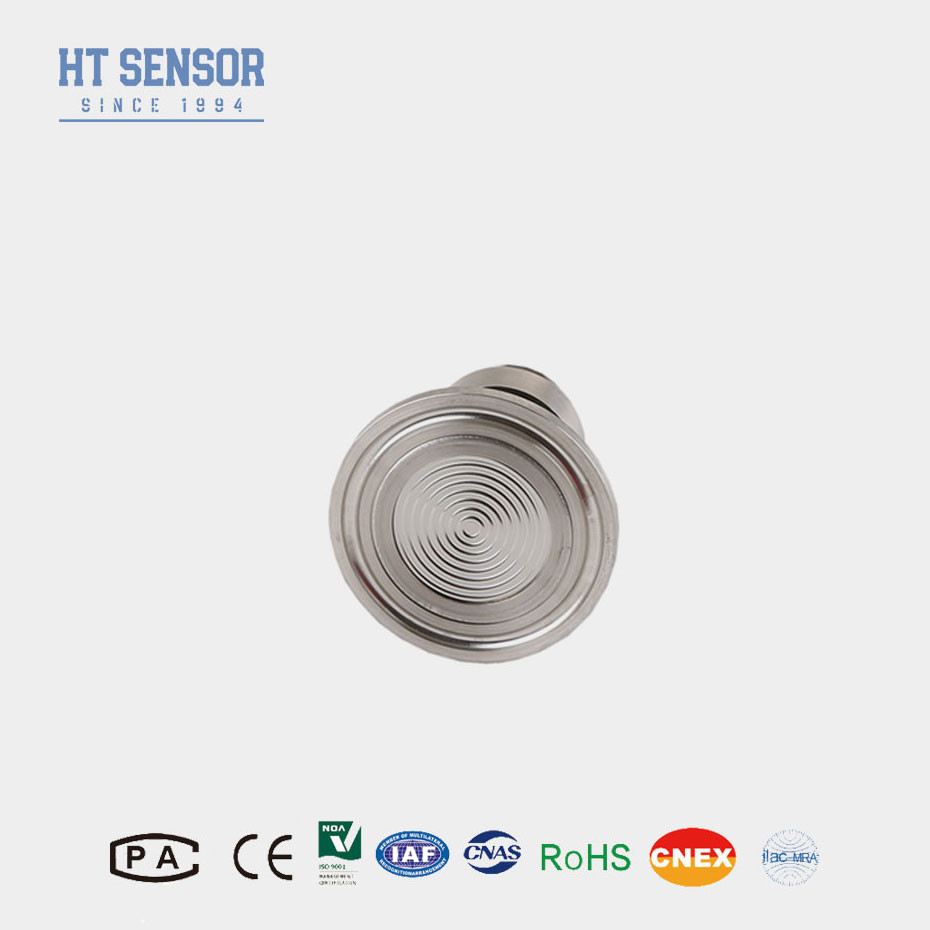

جهاز استشعار الضغط السيليكوني HT-IQ جهاز تحويل ضغط الحجاب الحاجز 50.4mm
Product Details
| النموذج رقم: | HT-IQ | النطاق: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال |
|---|---|---|---|
| نوع الأسلاك: | إبرات كوفار مطلية بالذهب أو 4 أسلاك | وسط القياس: | المقبض الهوائي والسائل |
| ضياء: | 50.4 ملم | الناتج: | الكهرباء النظرية 100mv + 30mv |
| القوة: | 1.5 مللي أمبير | النوع: | جهاز استشعار الضغط من السيليكون المتشتت |
| المواد: | 316L الفولاذ المقاوم للصدأ | خيط: | 50.4 ملم |
| إبراز |
محول ضغط الحجاب الحاجز,جهاز استشعار الضغط السيليكوني,50جهاز استشعار ضغط سليكوني ذو مساحة 4 ملم,Silicon Flush Pressure Sensor,50.4mm Silicon Flush Pressure Sensor |
||
Product Description
جهاز استشعار ضغط السيليكون HT-IQ لاختبار السائل مع اتصال مشبك 50.4mm
HT-IQ Piezoresistiveالسيليكونجهاز استشعار الضغط
إدخال جهاز استشعار الضغط من السيليكون:
جهاز استشعار الضغط هو جهاز استشعار ضغط الحجاب الحاجز السيليكوني. جهاز استشعار ضغط المقبض مع تكنولوجيا ملء زيت السيليكون المستخدمة مرة واحدة. متوافقة مع الوسائط،جهاز استشعار ضغط من السيليكون المقاوم للضغط المعبأ في غطاء من الفولاذ المقاوم للصدأ 316L. يمكن تكوينها لـ o-ring
أدوات التثبيت أو التشغيل المصممة للعمليات ذات الخيوط المصممة لتطبيقات OEM حيث يتطلب التوافق مع الوسائط السامة
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
- التكنولوجيا المتقدمة وتغليف غطاء من الفولاذ المقاوم للصدأ 316L
- 2تعويض الحرارة وتصحيح النقطة الصفرية من خلال فيلم سميك
- الدوائر المميزة الموثوقية والمتكررة والاستقرار
- بنية الحجاب الحاجز عالية درجة الحرارة لسهولة التنظيف
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ~6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة 100 ملم.
| معايير الأداءمن جهاز استشعار الضغط من السيليكون المنتشر: | |||||
| نطاق القياس | مقاس ((G) | 35 كيبا 100 كيبا 200 كيبا 350 كيبا 1000 كيبا 2000 كيبا | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 220 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |

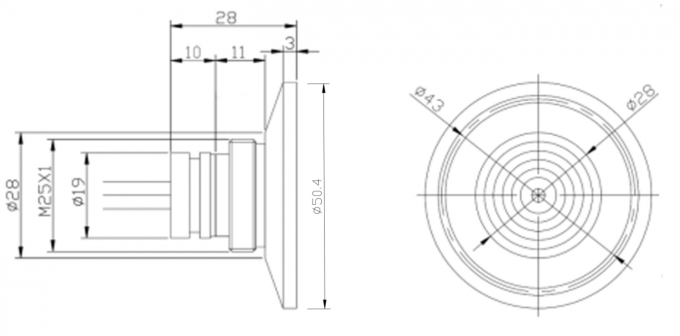

| البعد |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون محسما عموديا وتطبيق ضغط متساوية لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
