HT13 ملف صغير 100mv جهاز استشعار الضغط السيليكوني الصلب
Product Details
| المواد: | 316 لتر | المدى الأدنى: | 350 كيلو باسكال |
|---|---|---|---|
| أقصى مدى: | 35 ميجا باسكال | إمداد: | 10 فولت تيار مستمر |
| الناتج: | 100 ميلي فولت+-20 ميلي فولت | اختيار: | سلك سيليكون بأربعة ألوان |
| النموذج: | HT13 | زيت: | انتشار السيليكون |
| خيط: | لا.. | ||
| إبراز |
جهاز استشعار ضغط سيليكوني مضاد للضغط,جهاز تحويل الضغط الاصطناعي للسيليكون,جهاز استشعار ضغط سليكوني مقاوم للضغط ذو ملف صغير,Silicon Piezoresistive Pressure Transducer,Small Profile Silicon Piezoresistive Pressure Sensor |
||
Product Description

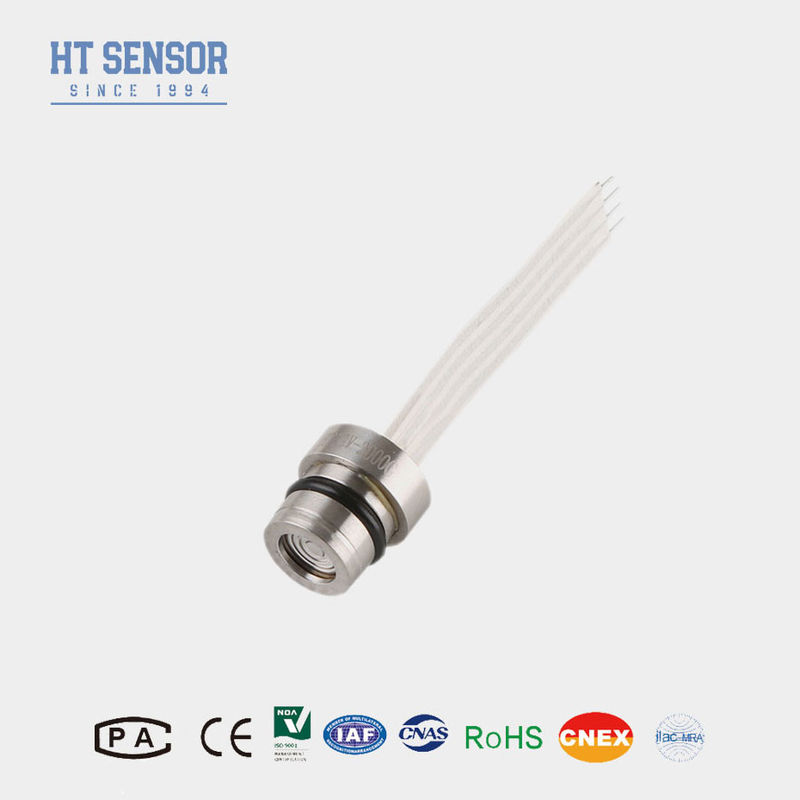

HT13 مستشعر ضغط السيليكون المنتشر مستشعر الضغط المقاوم للضغط
إدخال جهاز استشعار الضغط من السيليكون:
HT13V هو جهاز استشعار ضغط من السيليكون المقاوم للضغط يحتوي على جوهر عنصر السيليكون المنتشر المستقر للغاية.وهو يستخدم تأثير القاومة الجسدية للسيليكون المنتشر لقياس دقيق لكل من الضغوط السائلة والغازيةيجد هذا المستشعر استخدامًا واسعًا في تطبيقات مختلفة ، بما في ذلك ضاغط الهواء وأنظمة التبريد
خصائص المنتجمستشعر ضغط السيليكون:
1يستخدم التكنولوجيا المتقدمة ويتم تغليفها في 316L فولاذ معدني
2نطاق قياس واسع 0 ~ 350KPa ~ 60MpaS
3موثوقية عالية واستقرار ممتاز
4إمدادات الجهد الثابت
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1.الأدوات الطبية
2.التحكم في العملية
3.قياسات المياه العذبة والنفايات
4.قياس الغاز في الفراغ الجزئي
5أنظمة مستوى الخزانات (RV & الصناعية)
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
الإمدادات:1.5mADC عائق المدخل: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ مقاومة العزل:≥100MΩ/50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| المعلمات |
النطاق: 0 ~ 350KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
ملاحظة:
1المعلم أعلاه في حالة: الإمداد: 1.5mA درجة الحرارة: 25°C
2يتم قياسها في الفراغ بالنسبة للمطلق (A) ، والبيئة بالنسبة للمقياس (G).
3أفضل خط مستقيم
4فوق نطاق درجة الحرارة المكافأة فيما يتعلق بـ 25 درجة مئوية
5مقاومة الحمل لتقليل أخطاء القياس بسبب الحمل الخارجي.
6 الحد الأقصى للضغط الذي يمكن تطبيقه على المحول دون كسر عنصر الاستشعار أو المحول.
الـ FQA:
1س: ما هي خصائص جهاز استشعار الضغط الخاص بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم ، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز استشعار ضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم
4س: ما هو فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
A: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 12 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
